高考物理第二轮复习 第15讲 电磁接力难在哪讲义册子-人教版高三物理试题VIP免费

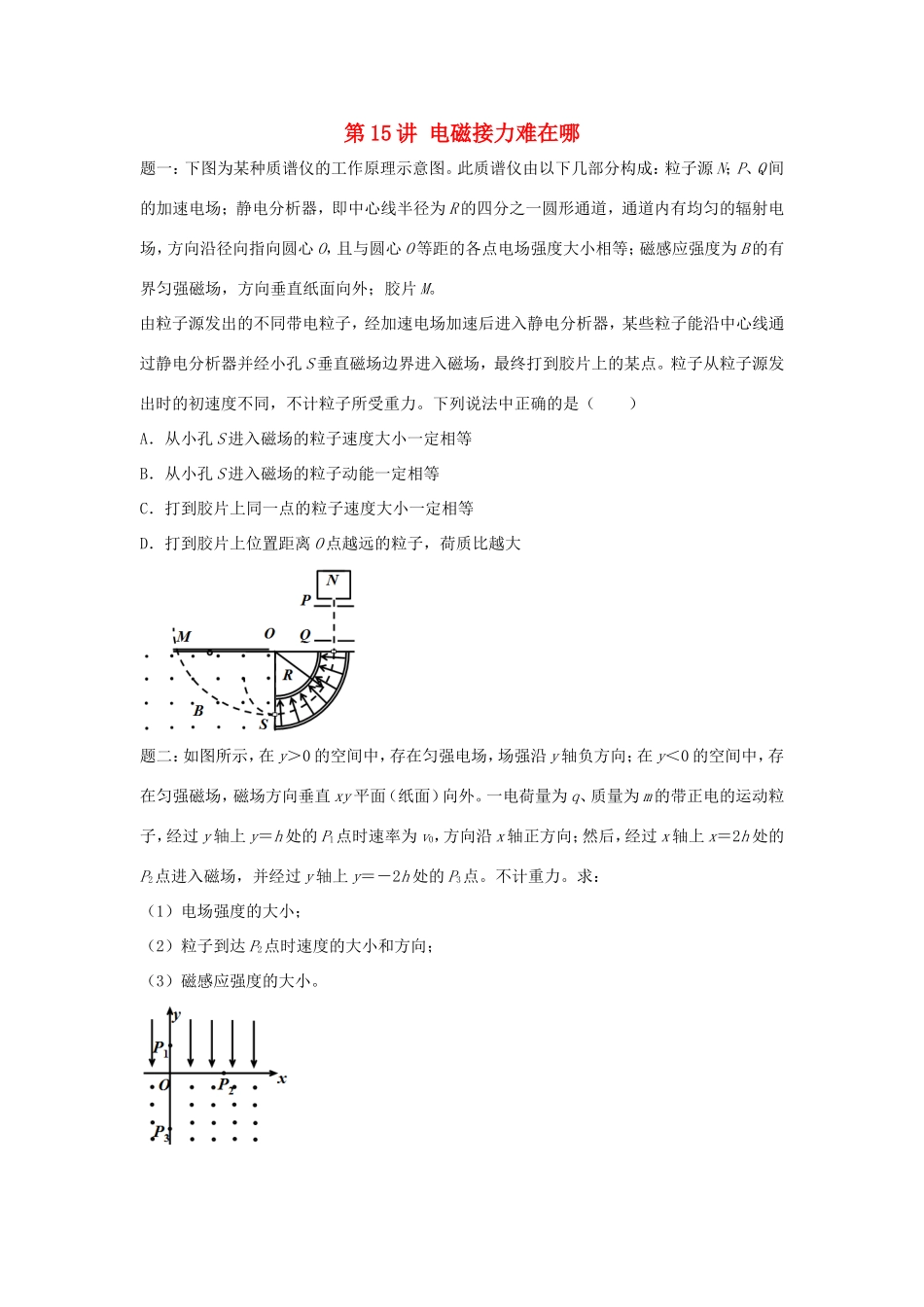

第15讲电磁接力难在哪题一：下图为某种质谱仪的工作原理示意图。此质谱仪由以下几部分构成：粒子源N；P、Q间的加速电场；静电分析器，即中心线半径为R的四分之一圆形通道，通道内有均匀的辐射电场，方向沿径向指向圆心O，且与圆心O等距的各点电场强度大小相等；磁感应强度为B的有界匀强磁场，方向垂直纸面向外；胶片M。由粒子源发出的不同带电粒子，经加速电场加速后进入静电分析器，某些粒子能沿中心线通过静电分析器并经小孔S垂直磁场边界进入磁场，最终打到胶片上的某点。粒子从粒子源发出时的初速度不同，不计粒子所受重力。下列说法中正确的是（）A．从小孔S进入磁场的粒子速度大小一定相等B．从小孔S进入磁场的粒子动能一定相等C．打到胶片上同一点的粒子速度大小一定相等D．打到胶片上位置距离O点越远的粒子，荷质比越大题二：如图所示，在y＞0的空间中，存在匀强电场，场强沿y轴负方向；在y＜0的空间中，存在匀强磁场，磁场方向垂直xy平面（纸面）向外。一电荷量为q、质量为m的带正电的运动粒子，经过y轴上y＝h处的P1点时速率为v0，方向沿x轴正方向；然后，经过x轴上x＝2h处的P2点进入磁场，并经过y轴上y＝－2h处的P3点。不计重力。求：（1）电场强度的大小；（2）粒子到达P2点时速度的大小和方向；（3）磁感应强度的大小。题三：如图所示，两个边长均为l的正方形区域ABCD和EFGH内有竖直向上的匀强电场，DH上方有足够长的竖直向下的匀强电场。一带正电的粒子，质量为m、电荷量为q，以速度v从B点沿BC方向射入匀强电场，已知三个区域内的场强大小相等，且，今在CDHE区域内加上合适的垂直纸面向里的匀强磁场，粒子经过该磁场后恰能从DH的中点竖直向上射入电场，粒子的重力不计，求：（1）所加磁场的宽度DH；（2）所加磁场的磁感应强度大小；（3）粒子从B点射入到从EFGH区域射出所经历的时间。题四：如图甲所示，两平行金属板间接有如图乙所示的随时间t变化的交流电压u，金属板间电场可看做均匀的且两板外无电场，板长L＝0.2m，板间距离d＝0.1m，在金属板右侧有一边界为MN的区域足够大的匀强磁场，MN与两板中线OO′垂直，磁感应强度B＝5×10－3T，方向垂直纸面向里。现有带正电的粒子流沿两板中线OO′连续射入电场中，已知每个粒子的速度v0＝105m/s，荷质比q/m＝108C/kg，重力忽略不计，在每个粒子通过电场区域的极短时间内，电场可视为恒定不变的。求：（1）带电粒子刚好从极板边缘射出时两金属板间的电压；（2）带电粒子进入磁场时粒子最大速度的大小。（3）证明：任意时刻从电场射出的带电粒子，进入磁场时在MN上的入射点和出磁场时在MN上的出射点间的距离为定值，并计算两点间的距离。
