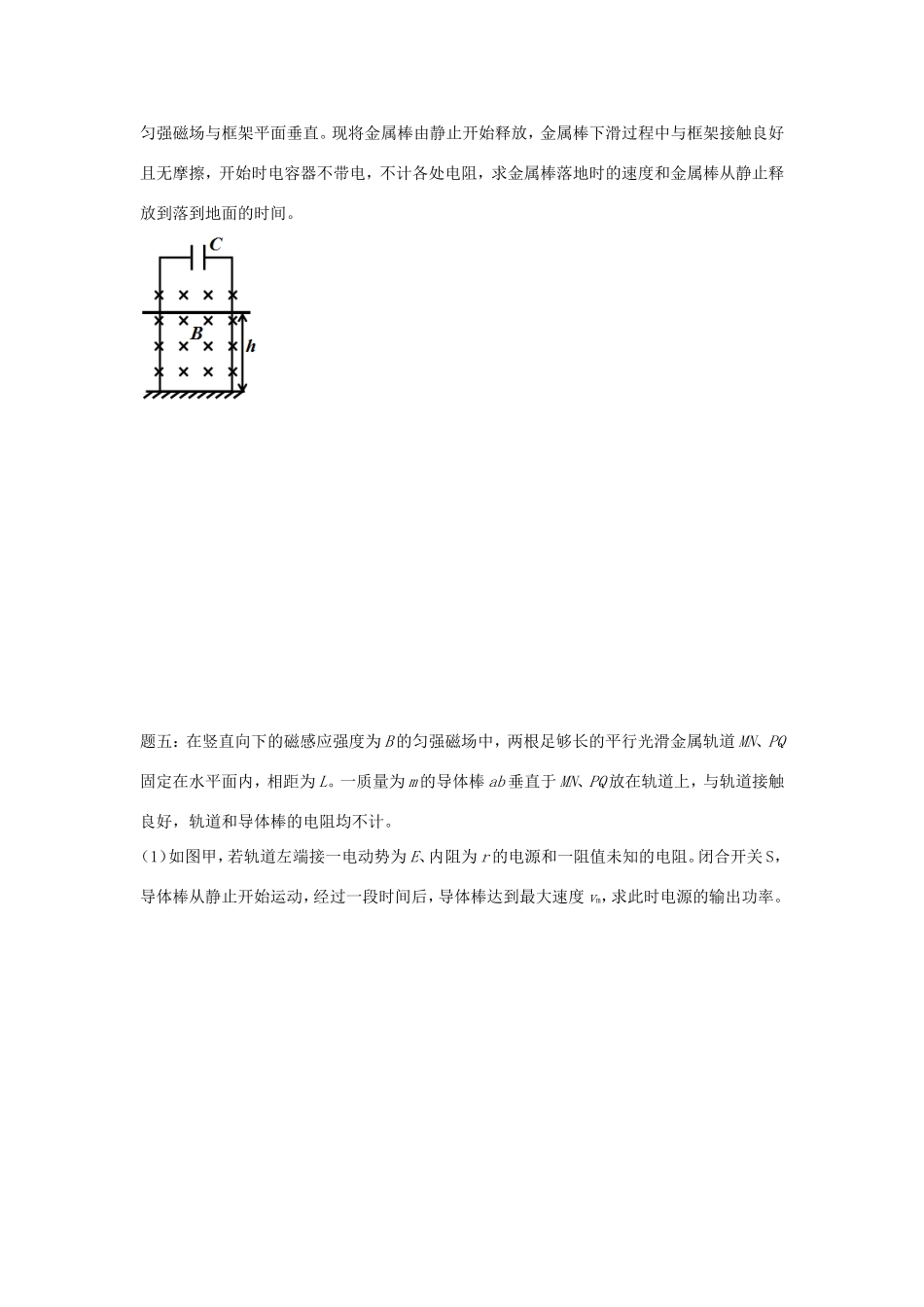

第19讲电磁感应中的电容题一：如图所示，螺线管的导线的两端与两平行金属板相接，一个带负电的小球用丝线悬挂在两金属板间，并处于静止状态。条形磁铁突然插入线圈时，小球的运动情况是（）A．向左摆动B．向右摆动C．保持静止D．无法判定题二：如图所示，EF、GH为平行的金属导轨，其电阻不计，R为电阻器，C为电容器，AB为可在EF和GH上滑动的导体横杆，有均匀磁场垂直于导轨平面。若用Il和I2分别表示图中该处导线中的电流，则当横杆（）A．匀速滑动时，Il＝0，I2＝0B．匀速滑动时，Il≠0，I2≠0C．加速滑动时，Il＝0，I2＝0D．加速滑动时，Il≠0，I2≠0题三：如图所示的甲、乙、丙图中，MN、PQ是固定在同一水平面内足够长的平行金属导轨。导体棒ab垂直放在导轨上，导轨处于垂直水平面向下的匀强磁场中。导体棒和导轨间的摩擦不计，导体棒、导轨和直流电源的电阻均可忽略，甲图中的电容器原来不带电。今给导体棒ab一个向右的初速度v0，甲、乙、丙图中导体棒ab在磁场中最终的运动状态是（）A．甲、丙中，棒ab最终将以相同的速度做匀速运动；乙中ab棒最终静止B．甲、丙中，棒ab最终将以不同速度做匀速运动；乙中ab棒最终静止C．甲、乙、丙中，棒ab最终均做匀速运动D．甲、乙、丙中，棒ab最终都静止题四：如图所示，平行金属框架竖直放置在绝缘地面上，框架上端接有一电容为C的电容器，框架上一质量为m、长为L的金属棒平行于地面放置，离地面的高度为h，磁感应强度为B的匀强磁场与框架平面垂直。现将金属棒由静止开始释放，金属棒下滑过程中与框架接触良好且无摩擦，开始时电容器不带电，不计各处电阻，求金属棒落地时的速度和金属棒从静止释放到落到地面的时间。题五：在竖直向下的磁感应强度为B的匀强磁场中，两根足够长的平行光滑金属轨道MN、PQ固定在水平面内，相距为L。一质量为m的导体棒ab垂直于MN、PQ放在轨道上，与轨道接触良好，轨道和导体棒的电阻均不计。（1）如图甲，若轨道左端接一电动势为E、内阻为r的电源和一阻值未知的电阻。闭合开关S，导体棒从静止开始运动，经过一段时间后，导体棒达到最大速度vm，求此时电源的输出功率。（2）如图乙，若轨道左端接一电容器，电容器的电容为C，导体棒在水平拉力的作用下从静止开始向右运动。电容器两极板电势差随时间变化的图象如图丙所示，已知t1时刻电容器两极板间的电势差为U1。求导体棒运动过程中受到的水平拉力大小。
