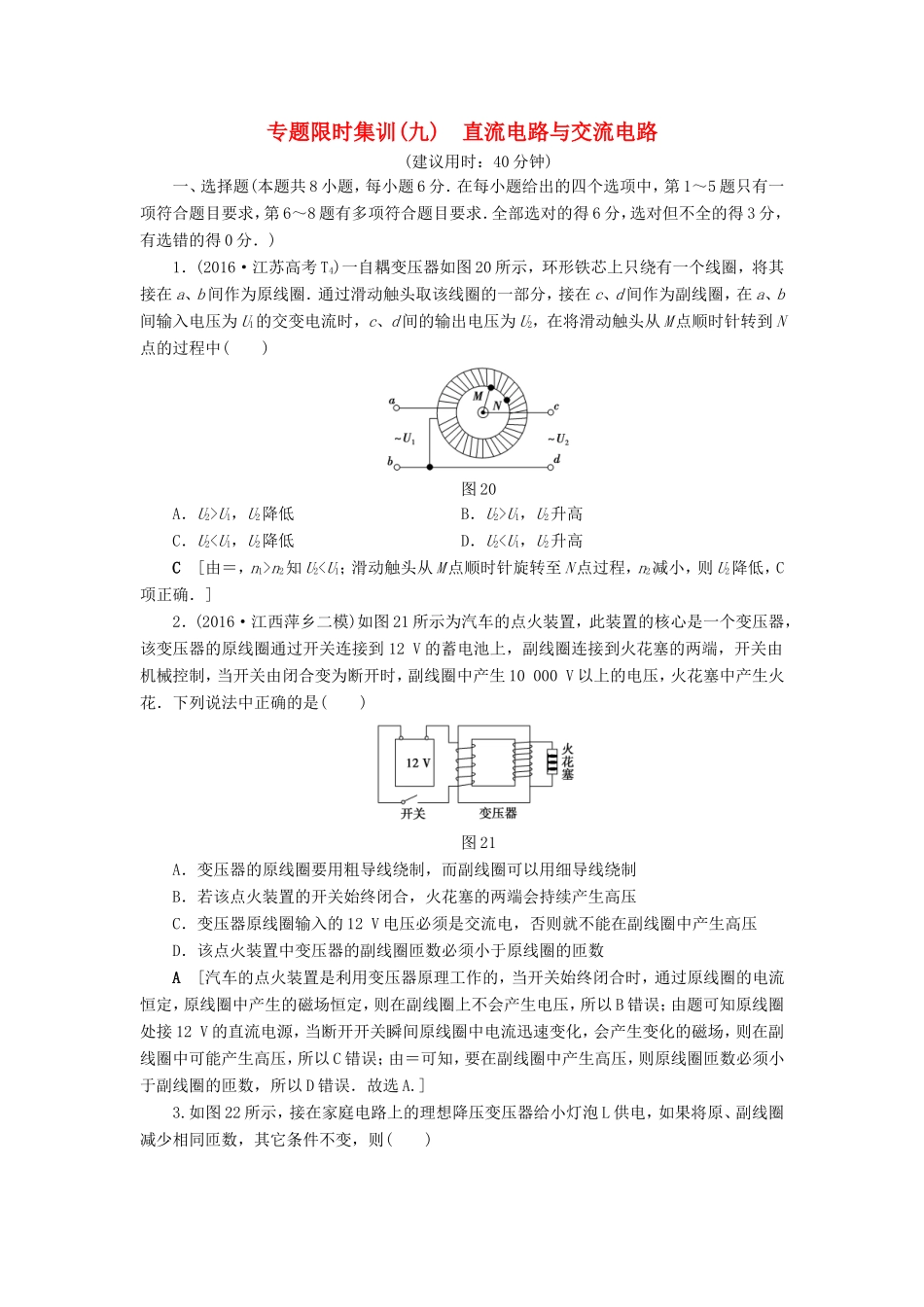

专题限时集训(九)直流电路与交流电路(建议用时：40分钟)一、选择题(本题共8小题，每小题6分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)1．(2016·江苏高考T4)一自耦变压器如图20所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈，在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针转到N点的过程中()图20A．U2>U1，U2降低B．U2>U1，U2升高C．U2n2知U2
