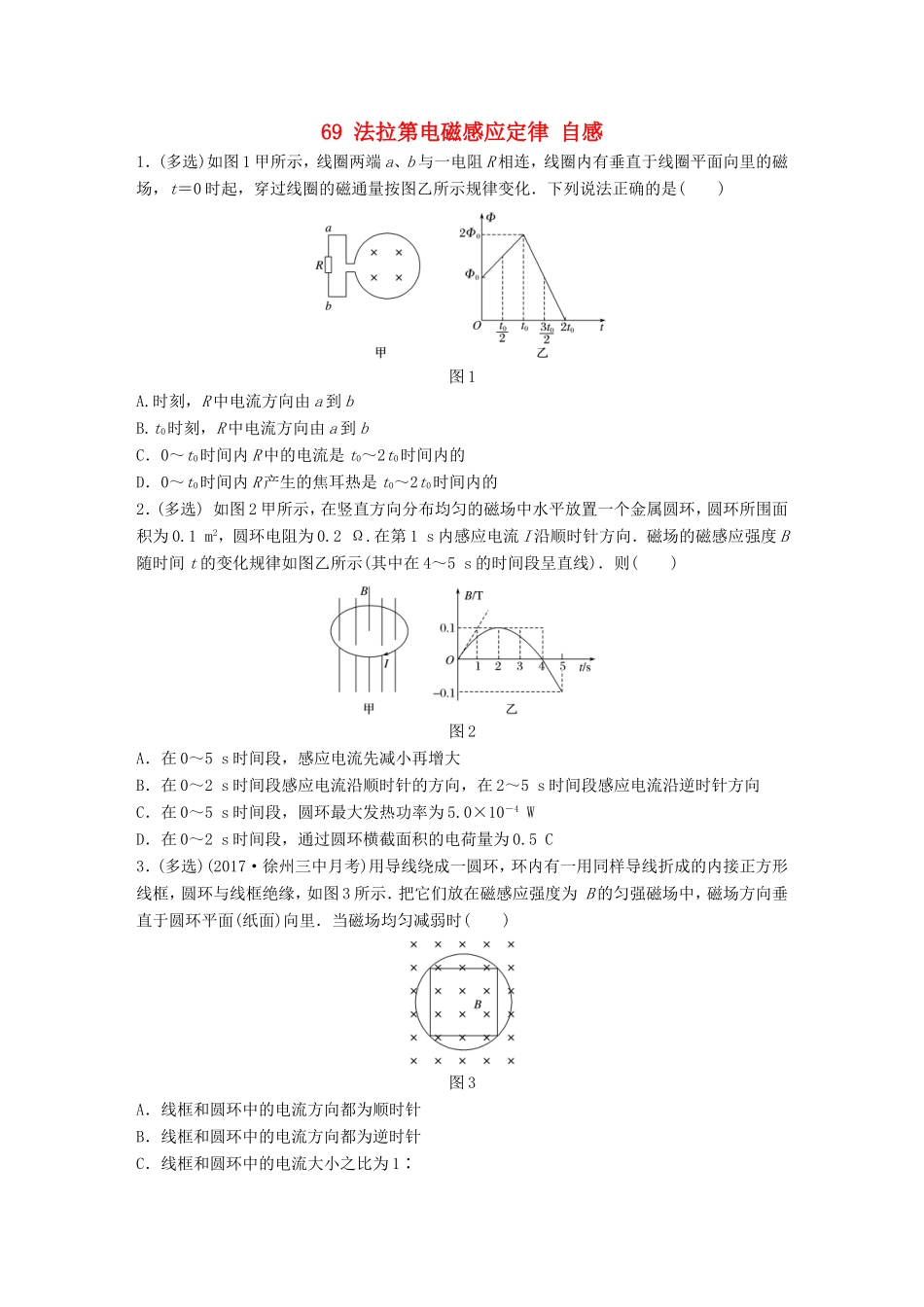

69法拉第电磁感应定律自感1．(多选)如图1甲所示，线圈两端a、b与一电阻R相连，线圈内有垂直于线圈平面向里的磁场，t＝0时起，穿过线圈的磁通量按图乙所示规律变化．下列说法正确的是()图1A.时刻，R中电流方向由a到bB.t0时刻，R中电流方向由a到bC．0～t0时间内R中的电流是t0～2t0时间内的D．0～t0时间内R产生的焦耳热是t0～2t0时间内的2．(多选)如图2甲所示，在竖直方向分布均匀的磁场中水平放置一个金属圆环，圆环所围面积为0.1m2，圆环电阻为0.2Ω.在第1s内感应电流I沿顺时针方向．磁场的磁感应强度B随时间t的变化规律如图乙所示(其中在4～5s的时间段呈直线)．则()图2A．在0～5s时间段，感应电流先减小再增大B．在0～2s时间段感应电流沿顺时针的方向，在2～5s时间段感应电流沿逆时针方向C．在0～5s时间段，圆环最大发热功率为5.0×10－4WD．在0～2s时间段，通过圆环横截面积的电荷量为0.5C3．(多选)(2017·徐州三中月考)用导线绕成一圆环，环内有一用同样导线折成的内接正方形线框，圆环与线框绝缘，如图3所示．把它们放在磁感应强度为B的匀强磁场中，磁场方向垂直于圆环平面(纸面)向里．当磁场均匀减弱时()图3A．线框和圆环中的电流方向都为顺时针B．线框和圆环中的电流方向都为逆时针C．线框和圆环中的电流大小之比为1∶D．线框和圆环中的电流大小之比为1∶24．(多选)(2018·铜山中学模拟)如图4甲所示，一个匝数为n的圆形线圈(图中只画了2匝)，面积为S，线圈的电阻为R，在线圈外接一个阻值为R的电阻和一个理想电压表，将线圈放入垂直线圈平面指向纸内的磁场中，磁感应强度随时间变化规律如图乙所示，下列说法正确的是()图4A．0～t1时间内P端电势高于Q端电势B．0～t1时间内电压表的读数为C．t1～t2时间内R上的电流为D．t1～t2时间内P端电势高于Q端电势5．如图5所示，一横截面积为S的N匝线圈，与水平放置相距为d、电容大小为C的平行板电容器组成一电路，线圈放于方向竖直向上的的磁场中，有一质量为m、带电荷量＋q的粒子在板间刚好可匀速运动(重力加速度为g)．则线圈中的磁场B变化为()图5A．减少，且＝B．增加，且＝C．减少，且＝D．增加，且＝6．(2017·盐城中学阶段性考试)如图6所示电路为演示自感现象的电路图，其中R0为定值电阻，电源电动势为E、内阻为r，小灯泡的灯丝电阻为R(可视为不变)，电感线圈的自感系数为L、电阻为RL.电路接通并达到稳定状态后，断开开关S，可以看到灯泡先是“闪亮”(比开关断开前更亮)一下，然后才逐渐熄灭，但实验发现“闪亮”现象并不明显．为了观察到断开开关S时灯泡比开关断开前有更明显的“闪亮”现象，下列措施中一定可行的是()图6A．撤去电感线圈中的铁芯，使L减小B．更换电感线圈中的铁芯，使L增大C．更换电感线圈，保持L不变，使RL增大D．更换电感线圈，保持L不变，使RL减小7．(多选)如图7中a所示是用电流传感器(相当于电流表，其内阻可以忽略不计)研究自感现象的实验电路，图中两个电阻的阻值均为R，L是一个自感系数足够大的自感线圈，其直流电阻值也为R.图b是某同学画出的在t0时刻开关S切换前后，通过传感器的电流随时间变化的图象．关于这些图象，下列说法中正确的是()图7A．图b中甲是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况B．图b中乙是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况C．图b中丙是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况D．图b中丁是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况8．(2018·田家炳中学模拟)如图8所示，在竖直平面内有一金属环，环半径为0.5m，金属环总电阻为2Ω，在整个竖直平面内存在垂直纸面向里的匀强磁场(图中未画出)，磁感应强度为B＝1T，在环的最高点上方A点用铰链连接一长度为1.5m、电阻为3Ω的均匀导体棒AB，当导体棒AB摆到竖直位置时，导体棒B端的速度为3m/s.已知导体棒下摆过程中紧贴环面且与金属环有良好接触，则导体棒AB摆到竖直位置时AB两端的电压大小为()图8A．0.4VB．0.65VC．2.25VD．4.5V答案精析1．AC2.BC3.AC4．AC[0～t1时间内，磁通量增大，根据楞次定律感应电流沿逆时针方向，线圈相当于电源，上端正极，下端负极，所以P端...
