高考物理二轮复习 第2部分 考前回扣篇 倒计时第4天 力学实验检测-人教版高三物理试题VIP专享VIP免费

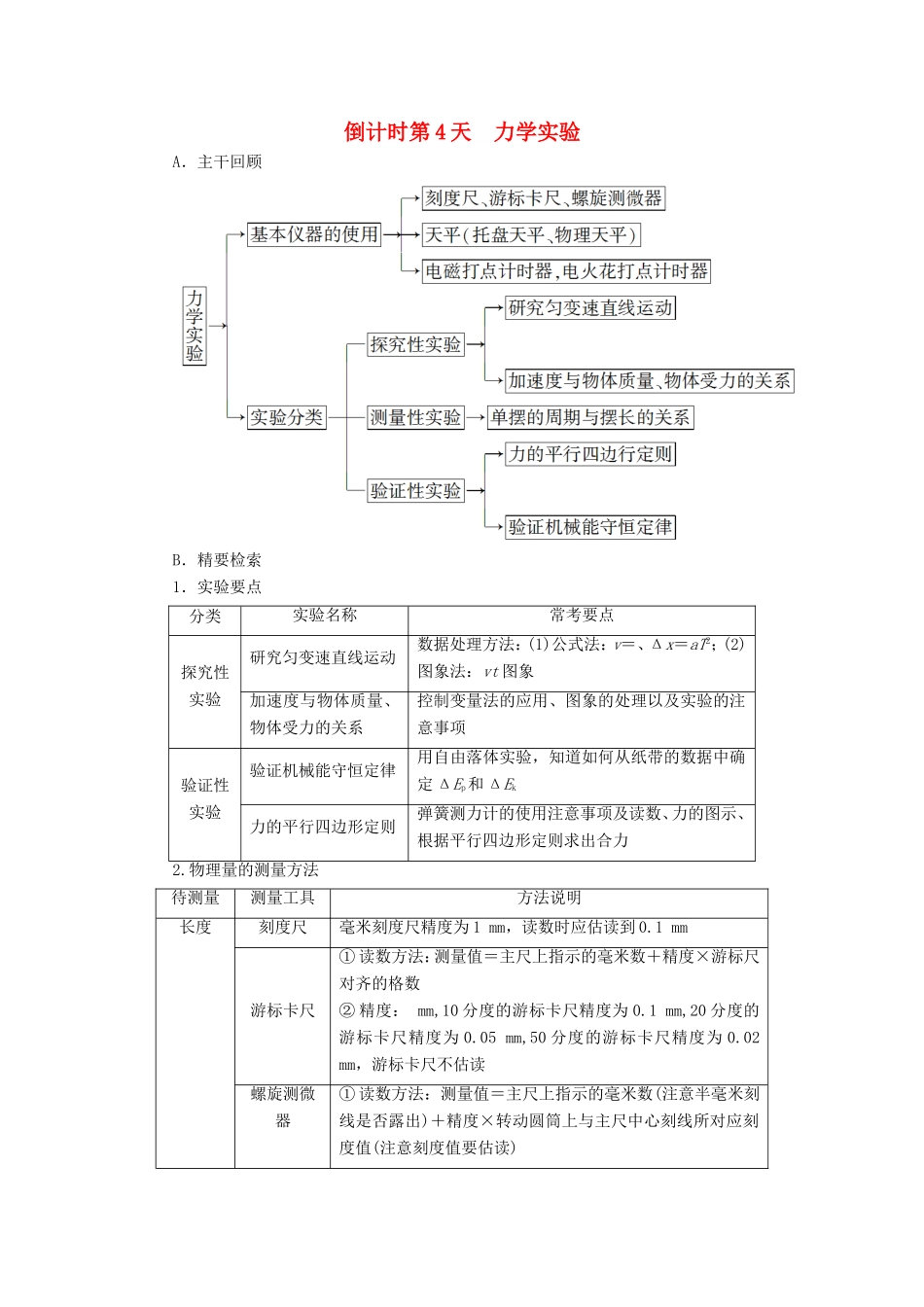

倒计时第4天力学实验A．主干回顾B．精要检索1．实验要点分类实验名称常考要点探究性实验研究匀变速直线运动数据处理方法：(1)公式法：v＝、Δx＝aT2；(2)图象法：vt图象加速度与物体质量、物体受力的关系控制变量法的应用、图象的处理以及实验的注意事项验证性实验验证机械能守恒定律用自由落体实验，知道如何从纸带的数据中确定ΔEp和ΔEk力的平行四边形定则弹簧测力计的使用注意事项及读数、力的图示、根据平行四边形定则求出合力2.物理量的测量方法待测量测量工具方法说明长度刻度尺毫米刻度尺精度为1mm，读数时应估读到0.1mm游标卡尺①读数方法：测量值＝主尺上指示的毫米数＋精度×游标尺对齐的格数②精度：mm,10分度的游标卡尺精度为0.1mm,20分度的游标卡尺精度为0.05mm,50分度的游标卡尺精度为0.02mm，游标卡尺不估读螺旋测微器①读数方法：测量值＝主尺上指示的毫米数(注意半毫米刻线是否露出)＋精度×转动圆筒上与主尺中心刻线所对应刻度值(注意刻度值要估读)②精度：螺旋测微器精度为0.01mm时间打点计时器①t＝nT(n表示打点的时间间隔的个数，T表示打点周期)②打点周期与所接交流电周期相同光电计时器光电计时器能自动记录挡光时间，显示在读数窗口力弹簧测力计力的大小＝精度×指针指示的格数(注意估读)速度打点纸带若纸带做匀变速直线运动，则打某点时的瞬时速度等于对应的平均速度频闪照相(利用等时间间隔照片信息记录物体在不同时刻的位置)同上光电门①v0＝(d表示滑块上挡光片的宽度，Δt表示挡光片挡光时间)②由于挡光片的宽度很小，在这里可用平均速度表示其瞬时速度加速度打点纸带(频闪照相)若纸带做匀变速直线运动，则a＝或a＝光电门若纸带做匀变速直线运动，则a＝(v1、v2分别表示通过光电门测得的滑块在t1、t2两个时刻的速度，Δt表示对应的时间间隔)C.考前热身1．利用如图1装置可以做力学中的许多实验：(1)以下说法正确的是________．图1A．用此装置“研究匀变速直线运动”时，必须设法消除小车和滑轨间的摩擦阻力的影响B．用此装置“研究匀变速直线运动”时，必须调整滑轮高度使连接小车的细绳与滑轨平行C．用此装置“探究加速度a与力F的关系”时，每次改变砝码及砝码盘总质量之后，需要重新平衡摩擦力D．用此装置“探究加速度a与力F的关系”时，应使砝码盘和盘内砝码的总质量远小于小车的质量(2)本装置中要用到打点计时器，如图2所示为实验室常用的两种计时器，其中b装置用的电源要求是________．ab图2A．交流220VB．直流220VC．交流4～6VD．直流4～6V(3)在利用此装置“探究加速度a与力F的关系”时，实验中按规范操作打出的一条纸带的一部分如图3，已知打点计时器接在频率为50Hz的交流电源上，则此次实验中打点计时器打下A点时小车的瞬时速度为__________m/s.(结果保留两位有效数字)图3【解析】(1)小车与滑轨间存在的摩擦力不会影响小车做匀变速直线运动，故不需要平衡摩擦力，A项错误；为保持小车所受拉力方向不变，需要调整滑轮高度使连接小车的细绳与滑轨平行，B项正确；平衡摩擦力后，mgsinθ＝μmgcosθ，即tanθ＝μ，即只需要调整好轨道倾角即可，与砝码与砝码盘总质量无关，C项错误；F＝M＝·mg，所以为确保小车所受拉力近似等于砝码盘和盘内砝码总重力，盘及盘内砝码总质量应远小于小车总质量，D项正确．(2)b为电磁打点计时器，使用4～6V低压交流电源，C项正确；a为电火花打点计时器，使用交流220V电源．(3)纸带中A点的瞬时速度等于以它为中间时刻某段位移的平均速度，即vA＝m/s＝0.53m/s.【答案】(1)BD(2)C(3)0.53(0.51～0.53均对)2．某同学利用气垫导轨和数字计时器，探究轻弹簧弹性势能与形变量的关系．如图4甲所示，气垫导轨上有很多小孔，气泵输入压缩空气，从小孔中喷出，会使质量为0.5kg的滑块与导轨之间有一层薄的空气，使二者不接触从而大大减小阻力．一端固定有轻弹簧的滑块在导轨上滑行，当通过数字计时器时，遮光片挡住光源，与光敏管相连的电子电路就会记录遮光时间Δt.图4(1)接通气泵，调节气垫导轨，轻推滑块，使其刚好能够匀速运动，说明气垫导轨已经水平．(2)使用10分度游标卡尺测量滑块上遮光片宽度如图乙所示，读出其宽度为d＝_...
