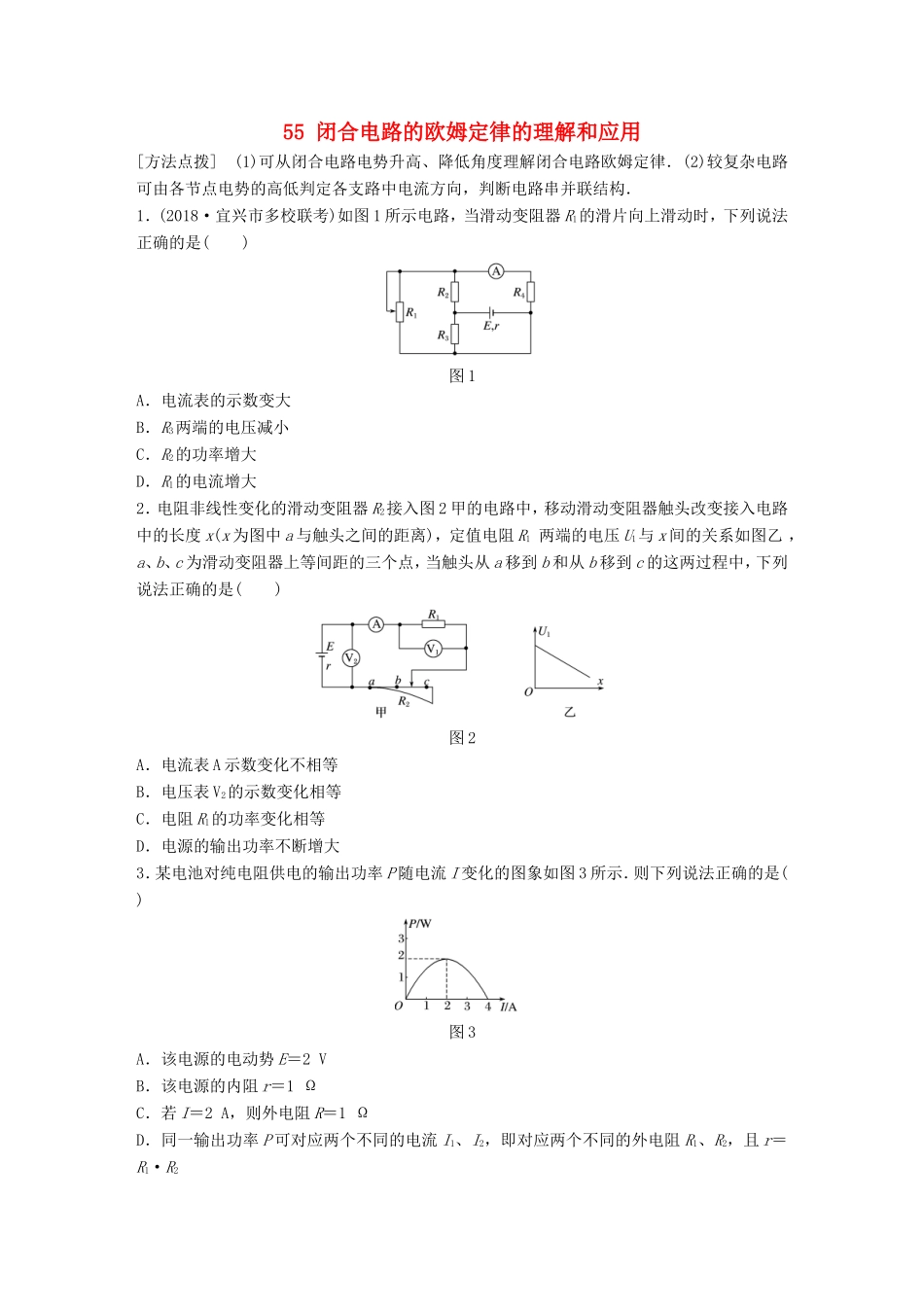

55闭合电路的欧姆定律的理解和应用[方法点拨](1)可从闭合电路电势升高、降低角度理解闭合电路欧姆定律．(2)较复杂电路可由各节点电势的高低判定各支路中电流方向，判断电路串并联结构．1．(2018·宜兴市多校联考)如图1所示电路，当滑动变阻器R1的滑片向上滑动时，下列说法正确的是()图1A．电流表的示数变大B．R3两端的电压减小C．R2的功率增大D．R1的电流增大2．电阻非线性变化的滑动变阻器R2接入图2甲的电路中，移动滑动变阻器触头改变接入电路中的长度x(x为图中a与触头之间的距离)，定值电阻R1两端的电压U1与x间的关系如图乙，a、b、c为滑动变阻器上等间距的三个点，当触头从a移到b和从b移到c的这两过程中，下列说法正确的是()图2A．电流表A示数变化不相等B．电压表V2的示数变化相等C．电阻R1的功率变化相等D．电源的输出功率不断增大3．某电池对纯电阻供电的输出功率P随电流I变化的图象如图3所示．则下列说法正确的是()图3A．该电源的电动势E＝2VB．该电源的内阻r＝1ΩC．若I＝2A，则外电阻R＝1ΩD．同一输出功率P可对应两个不同的电流I1、I2，即对应两个不同的外电阻R1、R2，且r＝R1·R24．(多选)在如图4所示电路中，电源内阻不能忽略，R1阻值小于变阻器的总电阻，初态滑片P位于变阻器的中点，P由中点向上移动到顶端的过程中()图4A．电源的内功率先减小后增大B．电源的效率先减小后增大C．电流表的示数先减小后增大D．电压表的示数先增大后减小5．(多选)(2018·启东中学模拟)一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，则()A．电动机消耗的总功率为UIB．电源的效率为1－C．电源的输出功率为EID．电动机消耗的热功率为6．两电源电动势分别为E1、E2(E1>E2)，内阻分别为r1、r2.当这两个电源分别和一阻值为R的电阻连接时，电源输出功率相等．若将R减小为R′，电源输出功率分别为P1、P2，则()A．r1>r2P1P2C．r1r2P1>P27．(多选)在如图5所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列说法正确的是()图5A.不变，不变B.变大，变大C.变大，不变D.变大，不变8．(多选)(2018·暨阳地区联考)如图6所示的电路中，电源内阻一定，若调整可变电阻R的阻值，可使电压表V的示数减小ΔU，电流表A的示数增加ΔI(电压表与电流表均为理想电表)，在这个过程中()图6A．通过R1的电流减少量等于B．R2两端的电压增加量等于ΔUC．路端电压减少量等于ΔUD.为定值9．(多选)(2017·铜山中学模拟)如图7所示的电路中，电源有不可忽略的内阻，R1、R2、R3为三个可变电阻，电容器C1、C2所带电荷量分别为Q1和Q2，下列判断正确的是()图7A．仅将R1增大，Q1和Q2都将增大B．仅将R2增大，Q1和Q2都将增大C．仅将R3增大，Q1和Q2都将不变D．突然断开开关S，Q1和Q2都将不变10．(多选)(2017·泰州中学期末)如图8甲所示，电阻R1的阻值为0.5R0、灯泡L的电阻值恒为R0，R2是热敏电阻，其阻值随温度变化的关系如图乙所示．已知电流表为理想电表，电源的内阻r＝R0.则下列说法中正确的是()图8A．当温度升高时，R1两端的电压增大B．当温度降低时，电流表的示数增大C．当温度升高时，灯泡L的亮度变大D．当温度为40℃时，电源的输出功率最大11．(多选)如图9甲所示的电路中，不计电表内阻的影响，改变滑动变阻器的滑片位置，测得电压表V1和V2随电流表A的示数变化的实验图象如图乙所示，则下列说法正确的是()图9A．图线a是电压表V1的示数与I的关系图线B．图线b的延长线一定过坐标原点OC．图线a、b的交点的横、纵坐标值的乘积等于电阻R0消耗的瞬时功率D．图线a、b的交点的横、纵坐标值的乘积等于电源的瞬时输出功率答案精析1．A[当滑动变阻器R1的滑片向上滑动时，其接入电路的电阻增大，外电路总电阻增大，则干路电流I减小，路端电压U增大，R3两端的电压等于路端电压，则知R3两端的电压增大，则通过R3电流I3增大，通过R2电流I2＝I－I3，I减小，I3增大，则I2减小，...
