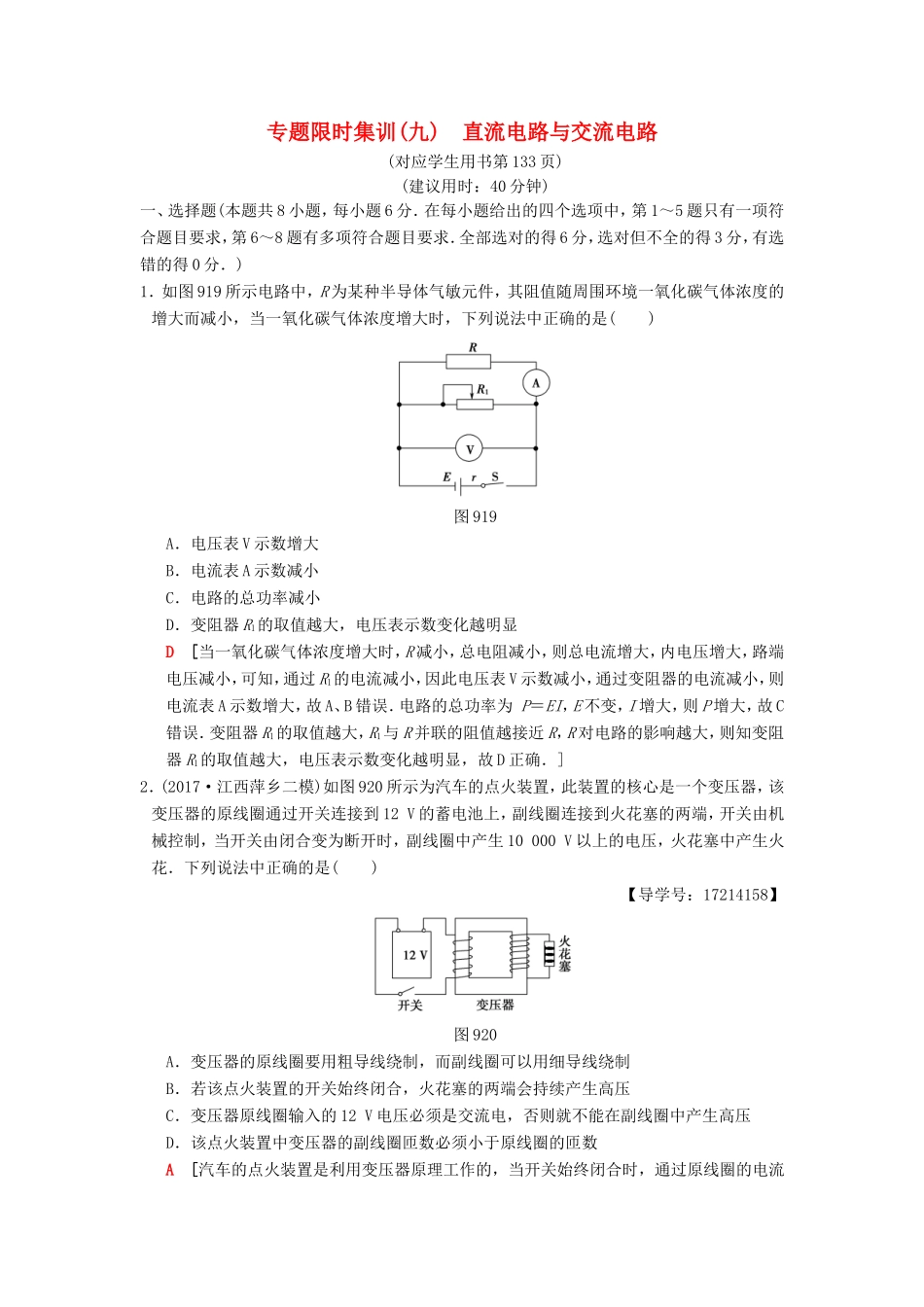

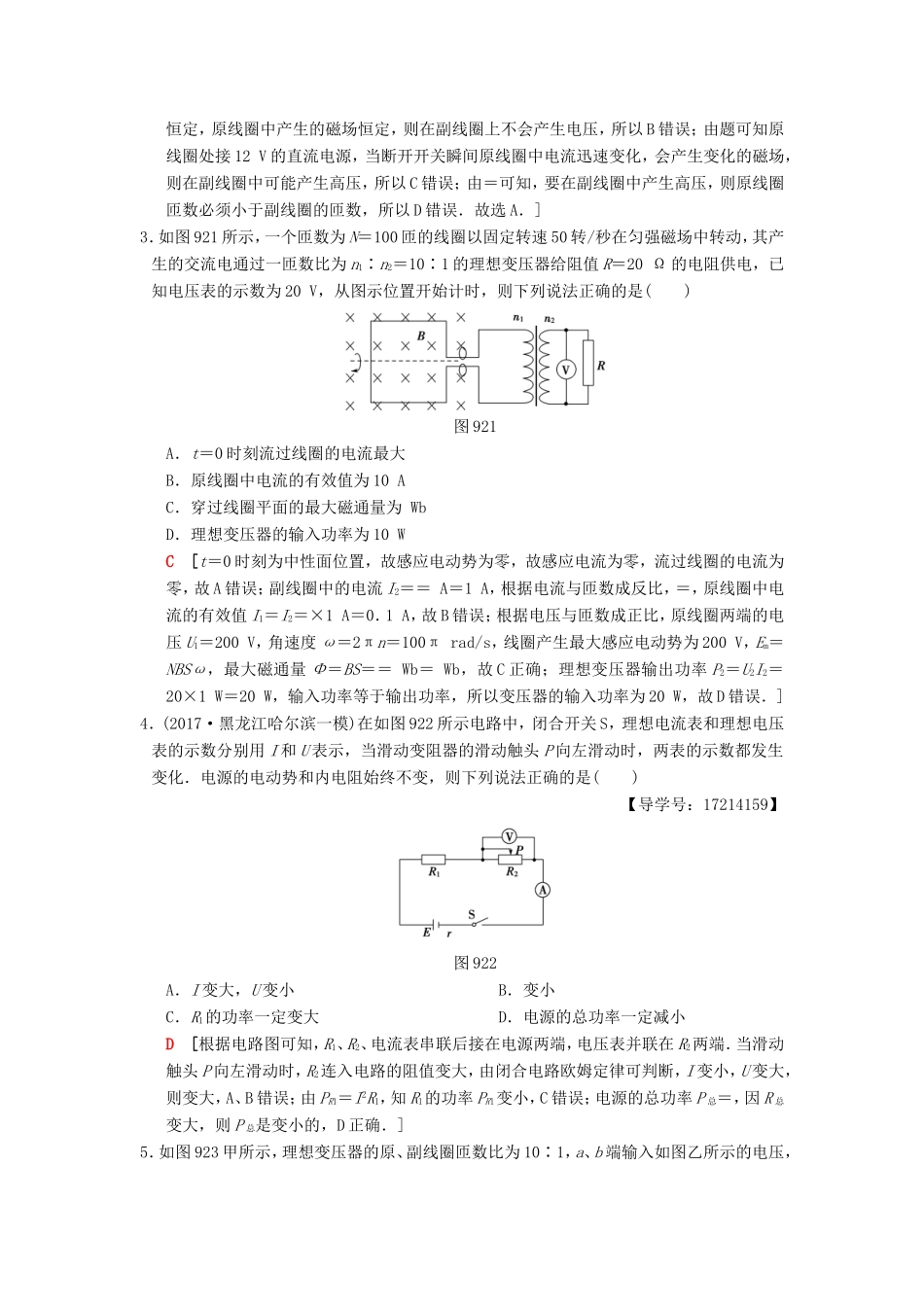

专题限时集训(九)直流电路与交流电路(对应学生用书第133页)(建议用时:40分钟)一、选择题(本题共8小题,每小题6分.在每小题给出的四个选项中,第1~5题只有一项符合题目要求,第6~8题有多项符合题目要求.全部选对的得6分,选对但不全的得3分,有选错的得0分.)1.如图919所示电路中,R为某种半导体气敏元件,其阻值随周围环境一氧化碳气体浓度的增大而减小,当一氧化碳气体浓度增大时,下列说法中正确的是()图919A.电压表V示数增大B.电流表A示数减小C.电路的总功率减小D.变阻器R1的取值越大,电压表示数变化越明显D[当一氧化碳气体浓度增大时,R减小,总电阻减小,则总电流增大,内电压增大,路端电压减小,可知,通过R1的电流减小,因此电压表V示数减小,通过变阻器的电流减小,则电流表A示数增大,故A、B错误.电路的总功率为P=EI,E不变,I增大,则P增大,故C错误.变阻器R1的取值越大,R1与R并联的阻值越接近R,R对电路的影响越大,则知变阻器R1的取值越大,电压表示数变化越明显,故D正确.]2.(2017·江西萍乡二模)如图920所示为汽车的点火装置,此装置的核心是一个变压器,该变压器的原线圈通过开关连接到12V的蓄电池上,副线圈连接到火花塞的两端,开关由机械控制,当开关由闭合变为断开时,副线圈中产生10000V以上的电压,火花塞中产生火花.下列说法中正确的是()【导学号:17214158】图920A.变压器的原线圈要用粗导线绕制,而副线圈可以用细导线绕制B.若该点火装置的开关始终闭合,火花塞的两端会持续产生高压C.变压器原线圈输入的12V电压必须是交流电,否则就不能在副线圈中产生高压D.该点火装置中变压器的副线圈匝数必须小于原线圈的匝数A[汽车的点火装置是利用变压器原理工作的,当开关始终闭合时,通过原线圈的电流恒定,原线圈中产生的磁场恒定,则在副线圈上不会产生电压,所以B错误;由题可知原线圈处接12V的直流电源,当断开开关瞬间原线圈中电流迅速变化,会产生变化的磁场,则在副线圈中可能产生高压,所以C错误;由=可知,要在副线圈中产生高压,则原线圈匝数必须小于副线圈的匝数,所以D错误.故选A.]3.如图921所示,一个匝数为N=100匝的线圈以固定转速50转/秒在匀强磁场中转动,其产生的交流电通过一匝数比为n1∶n2=10∶1的理想变压器给阻值R=20Ω的电阻供电,已知电压表的示数为20V,从图示位置开始计时,则下列说法正确的是()图921A.t=0时刻流过线圈的电流最大B.原线圈中电流的有效值为10AC.穿过线圈平面的最大磁通量为WbD.理想变压器的输入功率为10WC[t=0时刻为中性面位置,故感应电动势为零,故感应电流为零,流过线圈的电流为零,故A错误;副线圈中的电流I2==A=1A,根据电流与匝数成反比,=,原线圈中电流的有效值I1=I2=×1A=0.1A,故B错误;根据电压与匝数成正比,原线圈两端的电压U1=200V,角速度ω=2πn=100πrad/s,线圈产生最大感应电动势为200V,Em=NBSω,最大磁通量Φ=BS==Wb=Wb,故C正确;理想变压器输出功率P2=U2I2=20×1W=20W,输入功率等于输出功率,所以变压器的输入功率为20W,故D错误.]4.(2017·黑龙江哈尔滨一模)在如图922所示电路中,闭合开关S,理想电流表和理想电压表的示数分别用I和U表示,当滑动变阻器的滑动触头P向左滑动时,两表的示数都发生变化.电源的电动势和内电阻始终不变,则下列说法正确的是()【导学号:17214159】图922A.I变大,U变小B.变小C.R1的功率一定变大D.电源的总功率一定减小D[根据电路图可知,R1、R2、电流表串联后接在电源两端,电压表并联在R2两端.当滑动触头P向左滑动时,R2连入电路的阻值变大,由闭合电路欧姆定律可判断,I变小,U变大,则变大,A、B错误;由PR1=I2R1,知R1的功率PR1变小,C错误;电源的总功率P总=,因R总变大,则P总是变小的,D正确.]5.如图923甲所示,理想变压器的原、副线圈匝数比为10∶1,a、b端输入如图乙所示的电压,副线圈电路中电阻R=5Ω,电路中的电表为理想电表,则()图923A.电压表V1的示数为50VB.电流表的示数为1.0AC.电压表V2的示数为10VD.电阻R消耗的电功率为10WB[由题图乙可知原线圈两端电压的有效值为U=...
