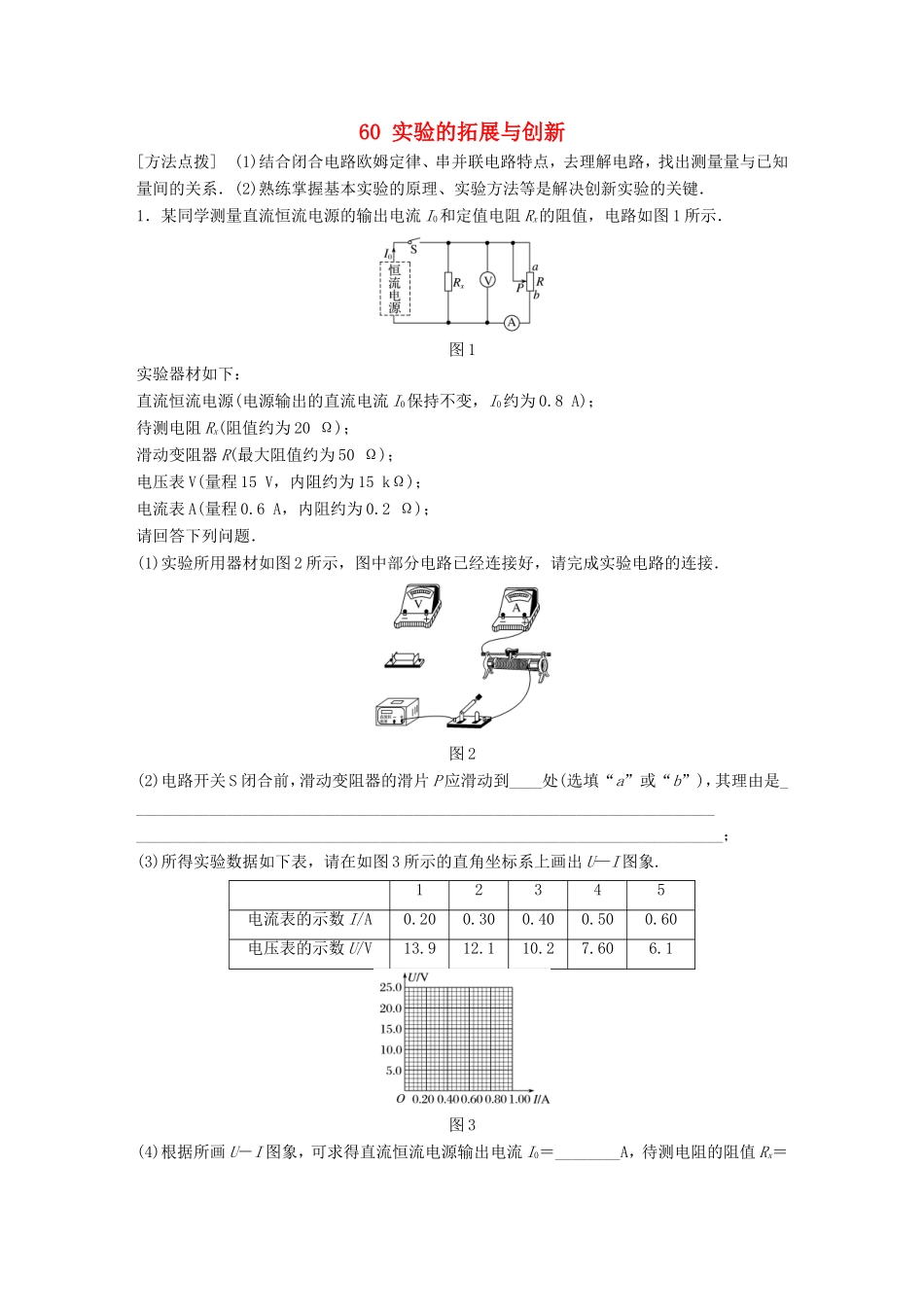

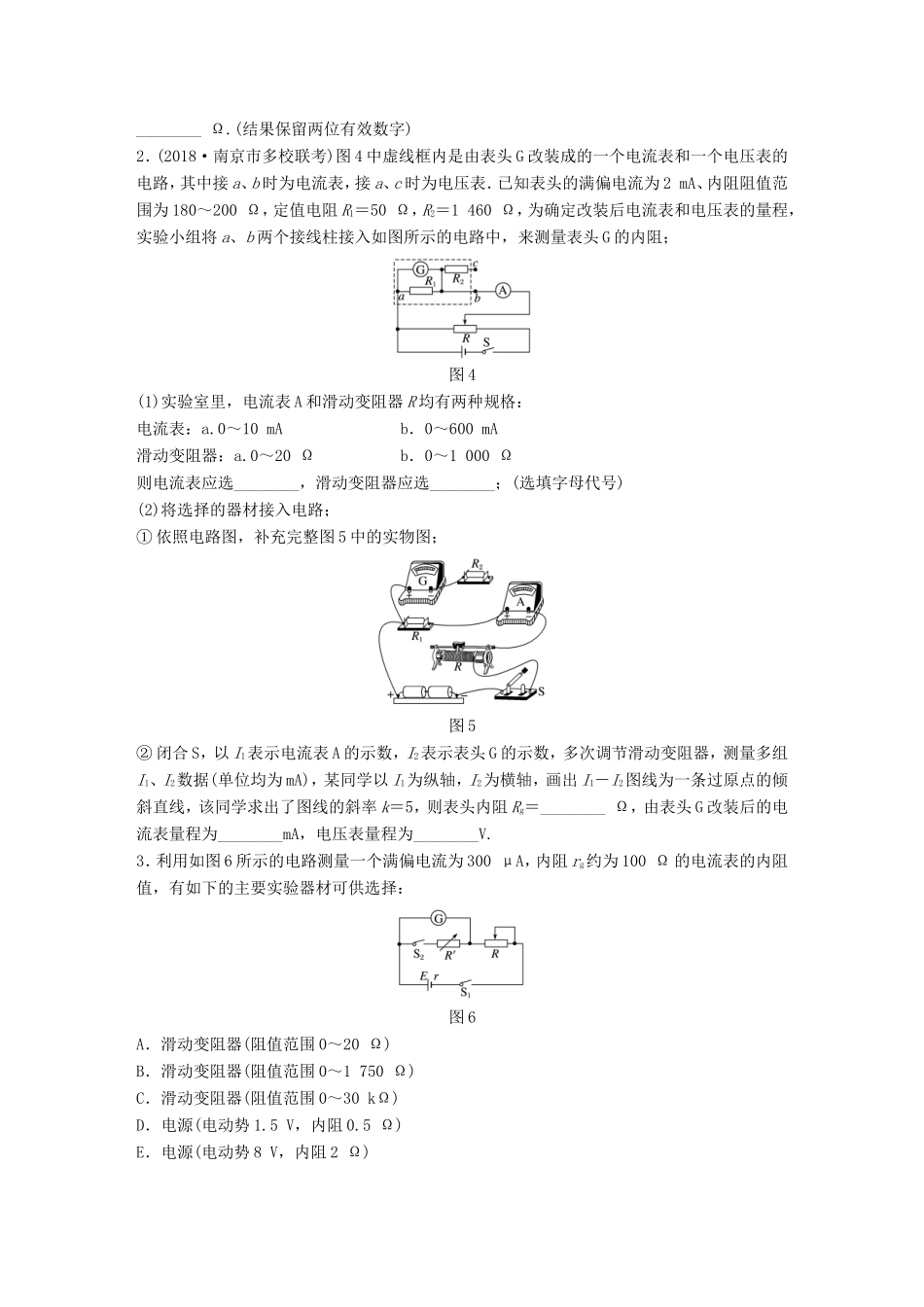

60实验的拓展与创新[方法点拨](1)结合闭合电路欧姆定律、串并联电路特点，去理解电路，找出测量量与已知量间的关系．(2)熟练掌握基本实验的原理、实验方法等是解决创新实验的关键．1．某同学测量直流恒流电源的输出电流I0和定值电阻Rx的阻值，电路如图1所示．图1实验器材如下：直流恒流电源(电源输出的直流电流I0保持不变，I0约为0.8A)；待测电阻Rx(阻值约为20Ω)；滑动变阻器R(最大阻值约为50Ω)；电压表V(量程15V，内阻约为15kΩ)；电流表A(量程0.6A，内阻约为0.2Ω)；请回答下列问题．(1)实验所用器材如图2所示，图中部分电路已经连接好，请完成实验电路的连接．图2(2)电路开关S闭合前，滑动变阻器的滑片P应滑动到____处(选填“a”或“b”)，其理由是________________________________________________________________________________________________________________________________________________；(3)所得实验数据如下表，请在如图3所示的直角坐标系上画出U—I图象.12345电流表的示数I/A0.200.300.400.500.60电压表的示数U/V13.912.110.27.606.1图3(4)根据所画U－I图象，可求得直流恒流电源输出电流I0＝________A，待测电阻的阻值Rx＝________Ω.(结果保留两位有效数字)2．(2018·南京市多校联考)图4中虚线框内是由表头G改装成的一个电流表和一个电压表的电路，其中接a、b时为电流表，接a、c时为电压表．已知表头的满偏电流为2mA、内阻阻值范围为180～200Ω，定值电阻R1＝50Ω，R2＝1460Ω，为确定改装后电流表和电压表的量程，实验小组将a、b两个接线柱接入如图所示的电路中，来测量表头G的内阻；图4(1)实验室里，电流表A和滑动变阻器R均有两种规格：电流表：a.0～10mAb．0～600mA滑动变阻器：a.0～20Ωb．0～1000Ω则电流表应选________，滑动变阻器应选________；(选填字母代号)(2)将选择的器材接入电路；①依照电路图，补充完整图5中的实物图；图5②闭合S，以I1表示电流表A的示数，I2表示表头G的示数，多次调节滑动变阻器，测量多组I1、I2数据(单位均为mA)，某同学以I1为纵轴，I2为横轴，画出I1－I2图线为一条过原点的倾斜直线，该同学求出了图线的斜率k＝5，则表头内阻Rg＝________Ω，由表头G改装后的电流表量程为________mA，电压表量程为________V.3．利用如图6所示的电路测量一个满偏电流为300μA，内阻rg约为100Ω的电流表的内阻值，有如下的主要实验器材可供选择：图6A．滑动变阻器(阻值范围0～20Ω)B．滑动变阻器(阻值范围0～1750Ω)C．滑动变阻器(阻值范围0～30kΩ)D．电源(电动势1.5V，内阻0.5Ω)E．电源(电动势8V，内阻2Ω)F．电源(电动势12V，内阻3Ω)(1)为了使测量尽量精确，在上述可供选择的器材中，滑动变阻器应选用__________，电源应选用__________．(选填器材前面的字母序号)(2)实验时要进行的主要步骤有：A．断开S2，闭合S1B．调节R的阻值，使电流表指针偏转到满刻度C．闭合S2D．调节R′的阻值，使电流表指针偏转到满刻度的三分之二E．记下此时R′的阻值为190Ω则待测电流表的内阻rg的测量值为________Ω，该测量值________此电流表内阻的真实值．(选填“大于”“小于”或“等于”)4．(2017·启东中学模拟)发光二极管(LED)是由镓(Ga)、砷(As)与磷(P)等的化合物制成的一种能够发光的半导体电子元件，通常用在电路及仪器中作为指示灯，或组成文字或数字显示，其显著的特点就是具有单向导电性．其电路符号如图7甲所示，正常使用时带“＋”号的一端应接在电源的正极，带“－”号的一端应接在电源的负极．某课外活动小组用实验方法测得某型号发光二极管两端的电压U和通过它的电流I的数据如下表所示图7实验序号12345678910U/V00.40.81.21.62.02.42.62.83.0I/mA00.92.34.36.812.019.024.030.037.0(1)有如图乙、丙两个可供选择的电路，应选图________(填“乙”或“丙”)电路进行实验，实验中的系统误差主要是由____________________________________引起的．(2)请在图8的坐标纸上用描点法画出该型号发光二极管的伏安特性曲线．图8(3)若该型号发光二极管的最佳工作电压为2.5V，现用5V的稳压电源供电，则需要在电路中串联一个电阻R才能使其处于最佳工作状...
