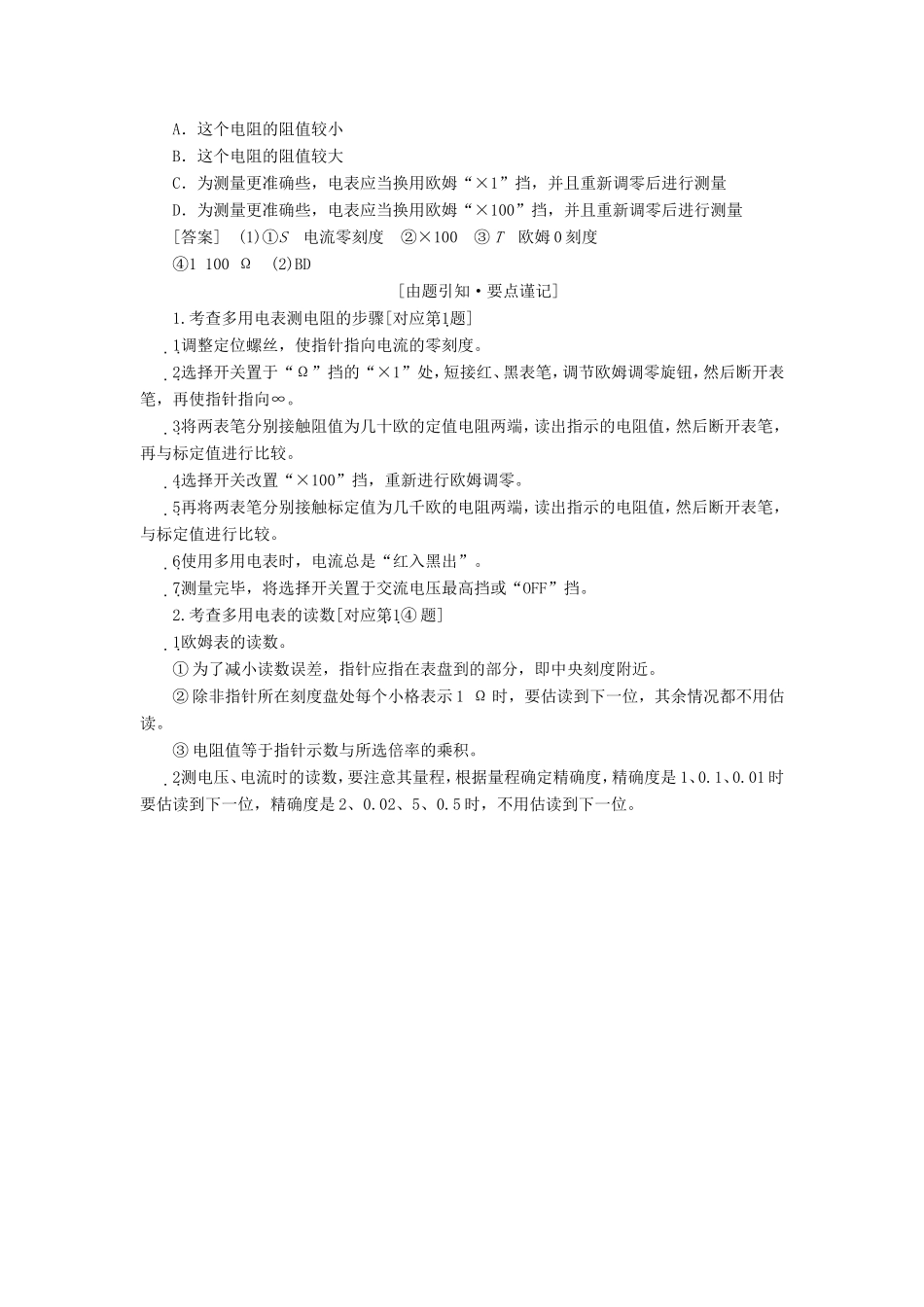

练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法。2．会使用多用电表测电压、电流及电阻。3．会用多用电表探索黑箱中的电学元件。二、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。突破点(一)多用电表的使用和读数[例1]图(a)为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约1000Ω的定值电阻。(1)测量的某些操作步骤如下：①调节可调部件________，使电表指针停在____________(选填“电流0刻度”“欧姆0刻度”)位置。②调节可调部件K，使它的尖端指向__________(选填“×1k”“×100”“×10”“×1”)位置。③将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节可调部件________，使电表指针指向________(选填“电流0刻度”“欧姆0刻度”)位置。④将红、黑表笔笔尖分别接触待测电阻的两端，当指针摆稳后，读出表头的示数，如图(b)所示，再乘以可调部件K所指的倍率，得出该电阻的阻值Rx＝________。⑤测量完毕，应调节可调部件K，使它的尖端指向“OFF”或交流电压“×500”位置。(2)欧姆挡进行调零后，用“×10”挡测量另一个阻值未知的电阻，发现指针偏转角度很小，则下列说法和做法中正确的是________。A．这个电阻的阻值较小B．这个电阻的阻值较大C．为测量更准确些，电表应当换用欧姆“×1”挡，并且重新调零后进行测量D．为测量更准确些，电表应当换用欧姆“×100”挡，并且重新调零后进行测量[答案](1)①S电流零刻度②×100③T欧姆0刻度④1100Ω(2)BD[由题引知·要点谨记]1.考查多用电表测电阻的步骤[对应第1题]1调整定位螺丝，使指针指向电流的零刻度。2选择开关置于“Ω”挡的“×1”处，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞。3将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较。4选择开关改置“×100”挡，重新进行欧姆调零。5再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较。6使用多用电表时，电流总是“红入黑出”。7测量完毕，将选择开关置于交流电压最高挡或“OFF”挡。2.考查多用电表的读数[对应第1④题]1欧姆表的读数。①为了减小读数误差，指针应指在表盘到的部分，即中央刻度附近。②除非指针所在刻度盘处每个小格表示1Ω时，要估读到下一位，其余情况都不用估读。③电阻值等于指针示数与所选倍率的乘积。2测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是1、0.1、0.01时要估读到下一位，精确度是2、0.02、5、0.5时，不用估读到下一位。[集训冲关]1．(2018·盐城三模)小明测量LED(发光二极管)在额定电压(2.5V)时的电阻。他选择的器材有：滑动变阻器(0～10Ω)；电压表(量程3V，内阻3kΩ)；电动势为3.0V的电源；多用电表(电流挡：量程1mA，内阻40Ω；量程10mA，内阻4Ω；量程100mA，内阻0.4Ω)。(1)在判断LED极性时，小明先将多用电表选择开关旋至“×10”挡，调节好多用电表，将二极管两极与表笔相接，多用电表的示数如图甲所示时，多用电表红表笔(插在A孔中)与二极管的________(选填“正”或“负”)极相接触。(2)再将多用电表的选择开关旋至“100mA”挡，将其接入图乙所示电路。多用电表红表笔应与________(选填“1”或“2”)连接。(3)闭合开关，移动滑片，电压表示数为2.50V时，多用电表示数为8mA，则该LED在额定电压时的电阻为________Ω。(4)为了更准确地测出LED在额定电压时的电阻，在不更换实验器材的条件下，对小明的实验提出两点改进建议：①_______________________________________________；②________________________________________________________________________。解析：(1)由欧姆表的示数为150Ω，说明此时二极管为正向电阻，再根据多用电表的电流方向为“红进黑出”，所以此时红表笔与二极管的负极相连。(2)此时多用电表当作电流表使用测量流过二极管的电流，再根据多用电表的电流方向为“红进黑出”，所以此时...
