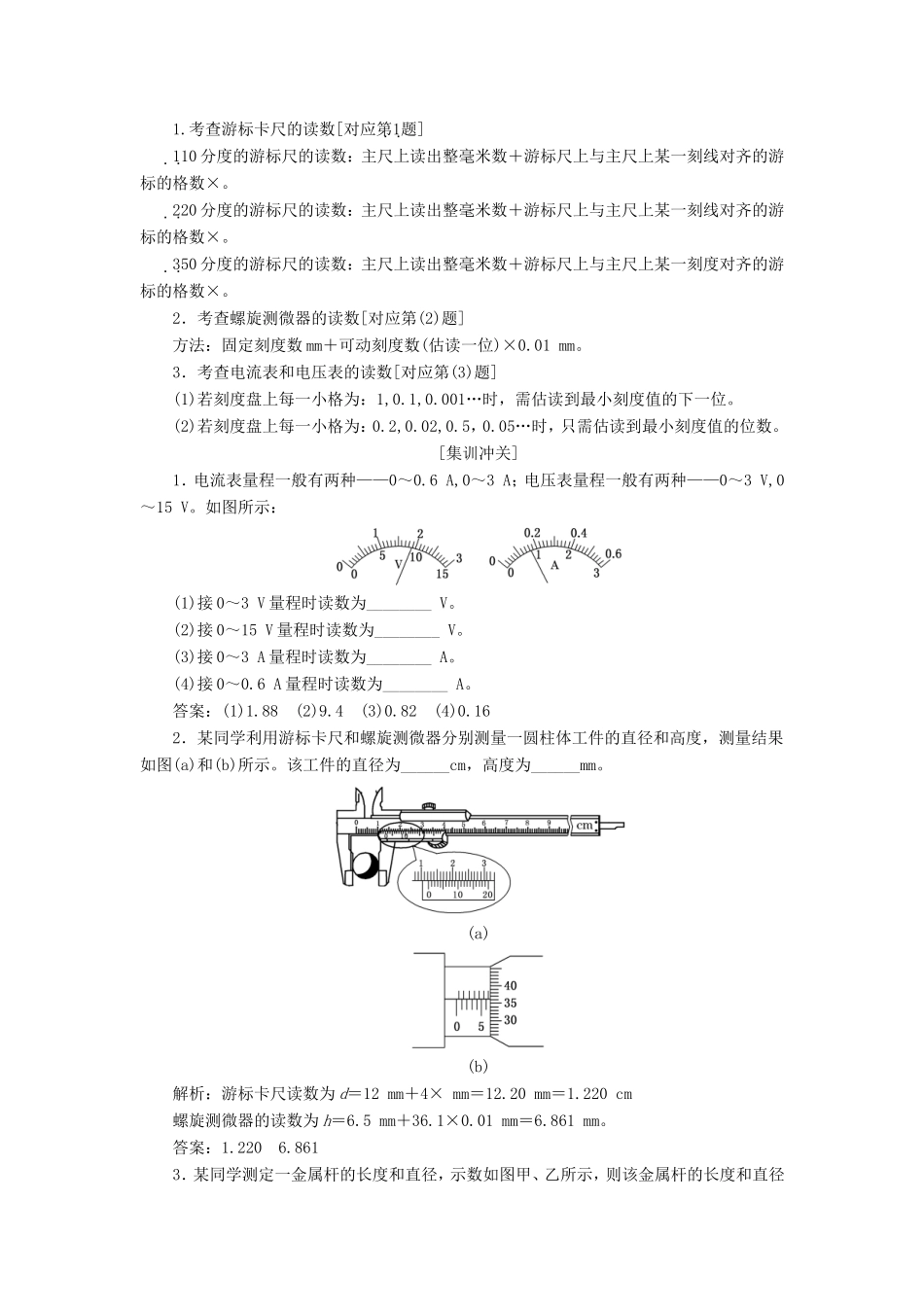

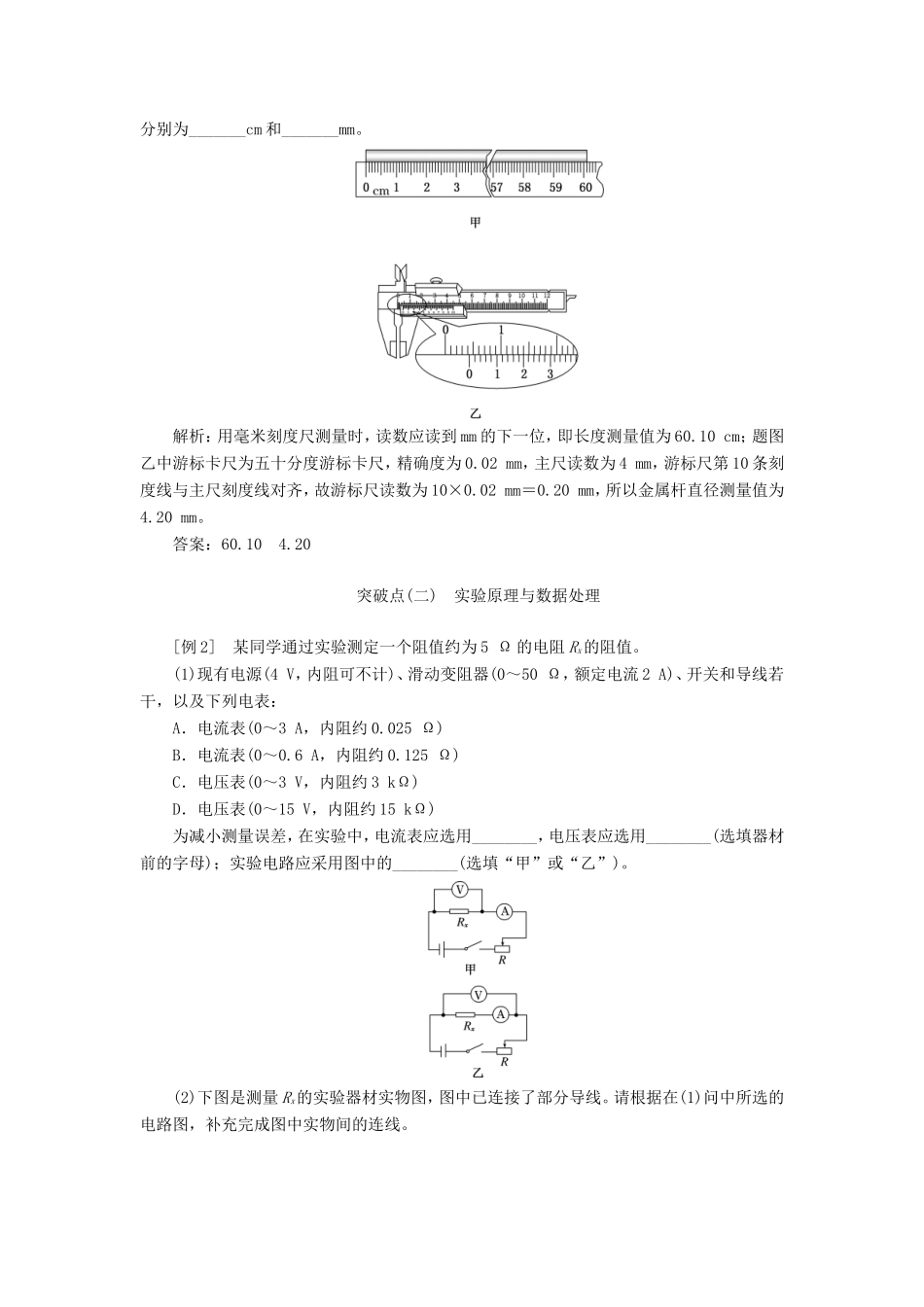

决定导线电阻的因素一、实验目的1．掌握电流表、电压表和滑动变阻器的使用方法。2．掌握螺旋测微器的使用方法和读数方法。3．学会利用伏安法测电阻，进一步测出金属丝的电阻率。二、实验器材被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干。突破点(一)测量仪器、仪表的读数[例1](1)如图所示的三把游标卡尺，它们的游标尺自左至右分别为10等分、20等分、50等分，它们的读数依次为__________mm，________mm，________mm。(2)使用螺旋测微器测量两个金属丝的直径，示数如图所示，则图(a)、(b)金属丝的直径分别为________mm，________mm。(3)①图甲用0.6A量程时，对应刻度盘上每一小格代表______A，表针的示数是________A；当使用3A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A。②图乙使用较小量程时，每小格表示__________V，图中指针的示数为________V，若使用的是较大量程，则这时表盘刻度每小格表示________V，图中表针指示的是________V。[答案](1)17.723.853.20(2)2.1500.048(3)①0.020.440.12.20②0.11.700.58.5[由题引知·要点谨记]1.考查游标卡尺的读数[对应第1题]110分度的游标尺的读数：主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×。220分度的游标尺的读数：主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×。350分度的游标尺的读数：主尺上读出整毫米数＋游标尺上与主尺上某一刻度对齐的游标的格数×。2．考查螺旋测微器的读数[对应第(2)题]方法：固定刻度数mm＋可动刻度数(估读一位)×0.01mm。3．考查电流表和电压表的读数[对应第(3)题](1)若刻度盘上每一小格为：1,0.1,0.001…时，需估读到最小刻度值的下一位。(2)若刻度盘上每一小格为：0.2,0.02,0.5，0.05…时，只需估读到最小刻度值的位数。[集训冲关]1．电流表量程一般有两种——0～0.6A,0～3A；电压表量程一般有两种——0～3V,0～15V。如图所示：(1)接0～3V量程时读数为________V。(2)接0～15V量程时读数为________V。(3)接0～3A量程时读数为________A。(4)接0～0.6A量程时读数为________A。答案：(1)1.88(2)9.4(3)0.82(4)0.162．某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图(a)和(b)所示。该工件的直径为______cm，高度为______mm。(a)(b)解析：游标卡尺读数为d＝12mm＋4×mm＝12.20mm＝1.220cm螺旋测微器的读数为h＝6.5mm＋36.1×0.01mm＝6.861mm。答案：1.2206.8613．某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为_______cm和_______mm。解析：用毫米刻度尺测量时，读数应读到mm的下一位，即长度测量值为60.10cm；题图乙中游标卡尺为五十分度游标卡尺，精确度为0.02mm，主尺读数为4mm，游标尺第10条刻度线与主尺刻度线对齐，故游标尺读数为10×0.02mm＝0.20mm，所以金属杆直径测量值为4.20mm。答案：60.104.20突破点(二)实验原理与数据处理[例2]某同学通过实验测定一个阻值约为5Ω的电阻Rx的阻值。(1)现有电源(4V，内阻可不计)、滑动变阻器(0～50Ω，额定电流2A)、开关和导线若干，以及下列电表：A．电流表(0～3A，内阻约0.025Ω)B．电流表(0～0.6A，内阻约0.125Ω)C．电压表(0～3V，内阻约3kΩ)D．电压表(0～15V，内阻约15kΩ)为减小测量误差，在实验中，电流表应选用________，电压表应选用________(选填器材前的字母)；实验电路应采用图中的________(选填“甲”或“乙”)。(2)下图是测量Rx的实验器材实物图，图中已连接了部分导线。请根据在(1)问中所选的电路图，补充完成图中实物间的连线。(3)接通开关，改变滑动变阻器滑片P的位置，并记录对应的电流表示数I、电压表示数U。某次电表示数如图所示，可得该电阻的测量值Rx＝＝________Ω。(保留两位有效数字)(4)若在(1)问中选用甲电路，产生误差的主要原因是________；若在(1)问中选用乙电路，产生误差的主要原因是______。(选填选项前的字母)A．电流表测量值小于流经Rx的电流值B．电流表测量值大于流经Rx的电流值C．电压表测量值小于Rx两端的电压值D．电...
