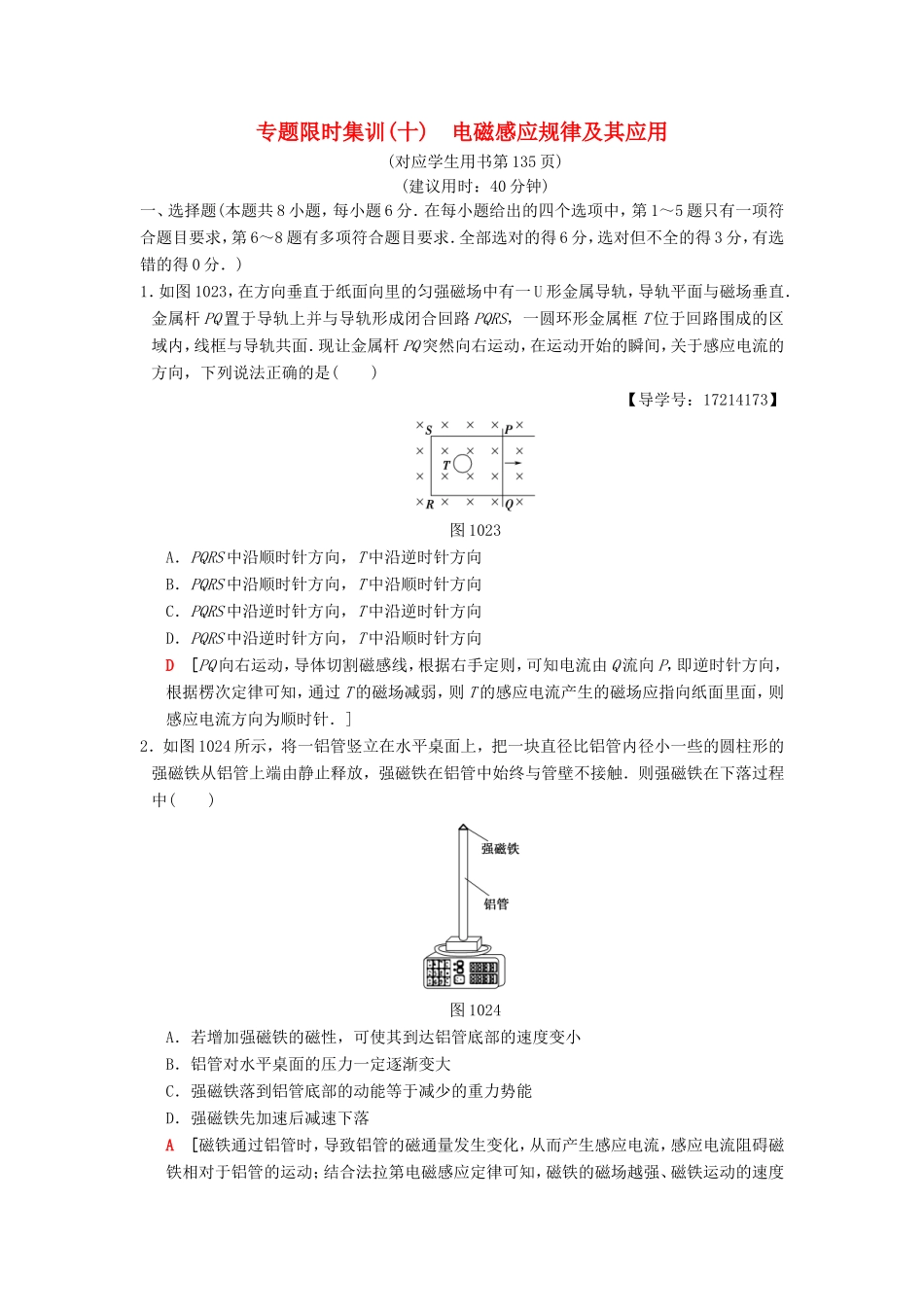

专题限时集训(十)电磁感应规律及其应用(对应学生用书第135页)(建议用时：40分钟)一、选择题(本题共8小题，每小题6分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)1．如图1023，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是()【导学号：17214173】图1023A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向D[PQ向右运动，导体切割磁感线，根据右手定则，可知电流由Q流向P，即逆时针方向，根据楞次定律可知，通过T的磁场减弱，则T的感应电流产生的磁场应指向纸面里面，则感应电流方向为顺时针．]2．如图1024所示，将一铝管竖立在水平桌面上，把一块直径比铝管内径小一些的圆柱形的强磁铁从铝管上端由静止释放，强磁铁在铝管中始终与管壁不接触．则强磁铁在下落过程中()图1024A．若增加强磁铁的磁性，可使其到达铝管底部的速度变小B．铝管对水平桌面的压力一定逐渐变大C．强磁铁落到铝管底部的动能等于减少的重力势能D．强磁铁先加速后减速下落A[磁铁通过铝管时，导致铝管的磁通量发生变化，从而产生感应电流，感应电流阻碍磁铁相对于铝管的运动；结合法拉第电磁感应定律可知，磁铁的磁场越强、磁铁运动的速度越快，则感应电流越大，感应电流对磁铁的阻碍作用也越大，所以若增加强磁铁的磁性，可使其到达铝管底部的速度变小，故A正确．磁铁在整个下落过程中，由楞次定律“来拒去留”可知，铝管对桌面的压力大于铝管的重力；同时，结合法拉第电磁感应定律可知，磁铁运动的速度越快，则感应电流越大，感应电流对磁铁的阻碍作用也越大，所以磁铁将向下做加速度逐渐减小的加速运动．磁铁可能一直向下做加速运动，也可能磁铁先向下做加速运动，最后做匀速直线运动，不可能出现减速运动；若磁铁先向下做加速运动，最后做匀速直线运动，则铝管对水平桌面的压力先逐渐变大，最后保持不变，故B错误，D错误．磁铁在整个下落过程中，除重力做功外，还有产生感应电流对应的安培力做功，导致减小的重力势能，部分转化为动能外，还有部分产生内能，动能的增加量小于重力势能的减少量，故C错误．]3．(2017·咸阳二模)如图1025所示，一呈半正弦形状的闭合线框abc，ac＝l，匀速穿过边界宽度也为l的相邻磁感应强度大小相同的匀强磁场区域，整个过程线框中感应电流图象为(取顺时针方向为正方向)()图1025B[线框从左边磁场进入右边磁场的过程中，两边都切割磁感线，磁通量变化得更快，感应电动势更大，感应电流方向沿逆时针，为负，选项B正确．]4．在如图1026甲所示的电路中，电阻R1＝R2＝2R，圆形金属线圈半径为r1，线圈导线的电阻为R，半径为r2(r2
