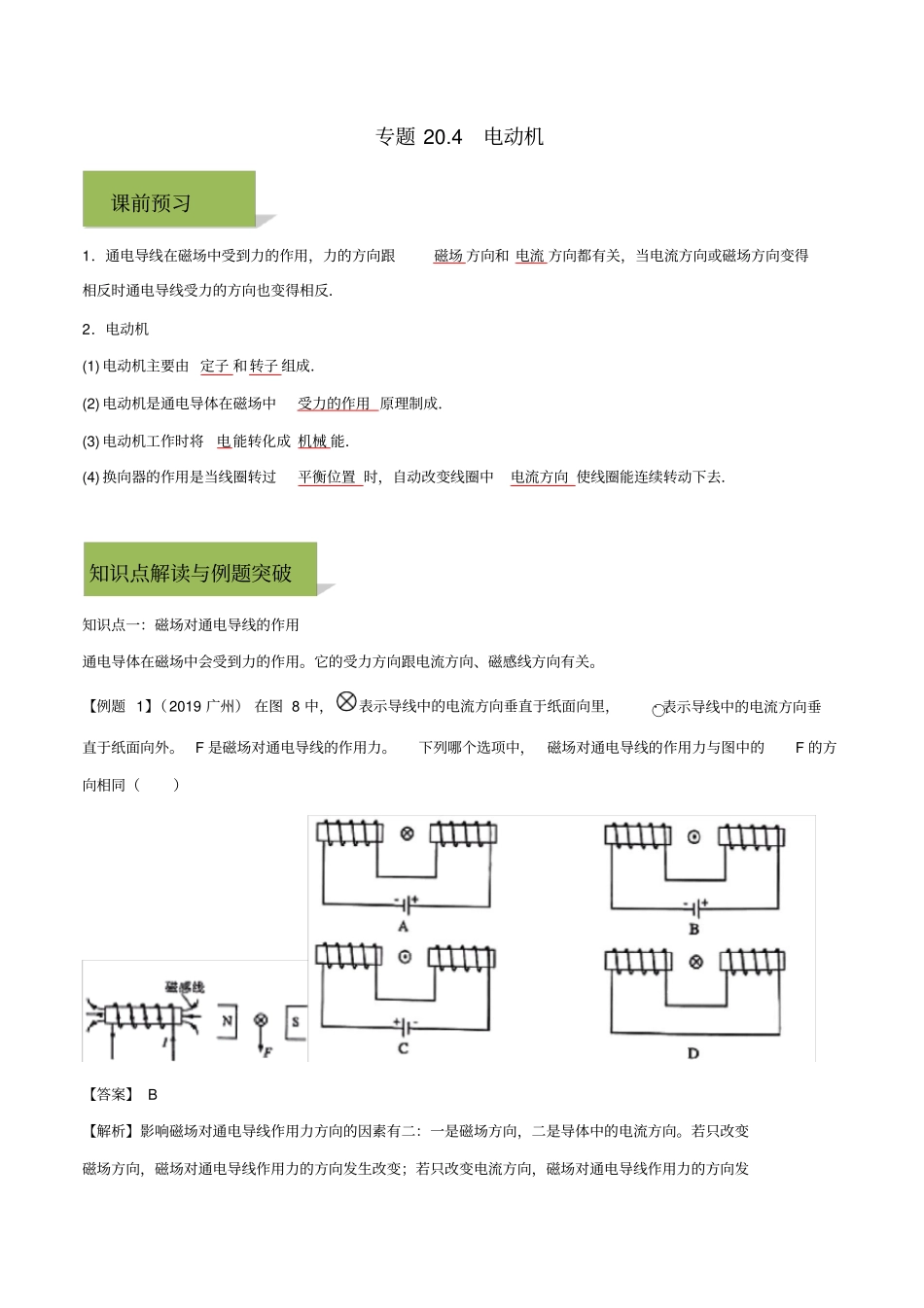

专题20.4电动机1．通电导线在磁场中受到力的作用，力的方向跟磁场方向和电流方向都有关，当电流方向或磁场方向变得相反时通电导线受力的方向也变得相反．2．电动机(1)电动机主要由定子和转子组成．(2)电动机是通电导体在磁场中受力的作用原理制成．(3)电动机工作时将电能转化成机械能．(4)换向器的作用是当线圈转过平衡位置时，自动改变线圈中电流方向使线圈能连续转动下去．知识点一：磁场对通电导线的作用通电导体在磁场中会受到力的作用。它的受力方向跟电流方向、磁感线方向有关。【例题1】（2019广州）在图8中，表示导线中的电流方向垂直于纸面向里，○·表示导线中的电流方向垂直于纸面向外。F是磁场对通电导线的作用力。下列哪个选项中，磁场对通电导线的作用力与图中的F的方向相同（）【答案】B【解析】影响磁场对通电导线作用力方向的因素有二：一是磁场方向，二是导体中的电流方向。若只改变磁场方向，磁场对通电导线作用力的方向发生改变；若只改变电流方向，磁场对通电导线作用力的方向发课前预习知识点解读与例题突破生改变；若同时改变磁场方向和电流方向，磁场对通电导线作用力的方向不改变。由图8知，磁场方向为向右，电流方向为垂直纸面向里，磁场对通电导线的作用力方向向下；A．由安培定则可判定磁场方向向左，而电流方向垂直纸面向里，则磁场对通电导线的作用力方向与图8相反，即向上。B．由安掊定则得磁场方向向左，而电流方向垂直纸面向外，则磁场对通电导线的作用力方向与图8相同，即向下。C．由安培定则得磁场方向向右，而电流方向垂直纸面向外，则磁场对通电导线的作用力方向与图8相反，即向上。D．由于缺少电源，通电导线所处空间没有磁场，所以通电导线没有受到磁场力的作用。综上所述，应选B。知识点二：电动机的基本构造1.电动机由转子和定子两部分组成。能够转动的部分叫转子；固定不动的部分叫定子。2.当直流电动机的线圈转动到平衡位置时，线圈就不再转动，只有改变线圈中的电流方向，线圈才能继续转动下去。这一功能是由换向器实现的。换向器是由一对半圆形铁片构成的，它通过与电刷的接触，在平衡位置时改变电流的方向。3.电动机是根据通电导体在磁场中会受到力的作用原理制成的。4.电动机构造简单、控制方便、体积小、效率高、功率可大可小，被广泛应用在日常生活和各种产业中。电动机工作时是把电能转化为机械能。【例题2】（2019福建）如图的四个实验中，反映电动机工作原理的是（）A．B．C．D．【答案】C【解答】电动机是利用通电导体在磁场中受力运动制成的；A.如图是电流磁效应的实验，说明了通电导体周围存在磁场，故A不符合题意。B.是研究电磁铁的实验装置，说明了通电导体周围存在磁场，故B不符合题意。C.电路中有电源，是通电导体在磁场中受力运动，是电动机的工作原理，故C符合题意。D.电路中没有电源，是探究电磁感应现象的实验装置，是发电机的工作原理，故D不符合题意。一、选择题1．（2019四川南充）下列图中能够说明电动机工作原理的实验装置是（）A．B．C．D．【答案】D【解析】电动机的工作原理是：通电导体在磁场中受到力的作用。正确分析四个选项各是研究什么问题的，再做回答。A.图中是通电螺线管，是利用电流的磁效应制成的，故A不符合题意；B.图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这是电磁感应现象，是发电机的工作原理，故B不符合题意；C.图中没有电源，是交流发电机的示意图，是根据电磁感应现象工作的，故C不符合题意；D.图中有电源，通电导体在磁场中受力而运动，是电动机的工作原理，故D符合题意。2．（2019海南）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理（）【答案】B【解析】A．该实验可以说明电流磁效应与电流大小的关系，故A不符合题意；B．该实验说明通电导体在磁场中受到力的作用，而电动机的工作原理与之相同，故B符合题意；C．该实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，是发电机的工作原理，故C不符合题意；D．该实验说明通电导线周围存在磁场，故D不符合题意；故应选B。3．（2019山东德州...
