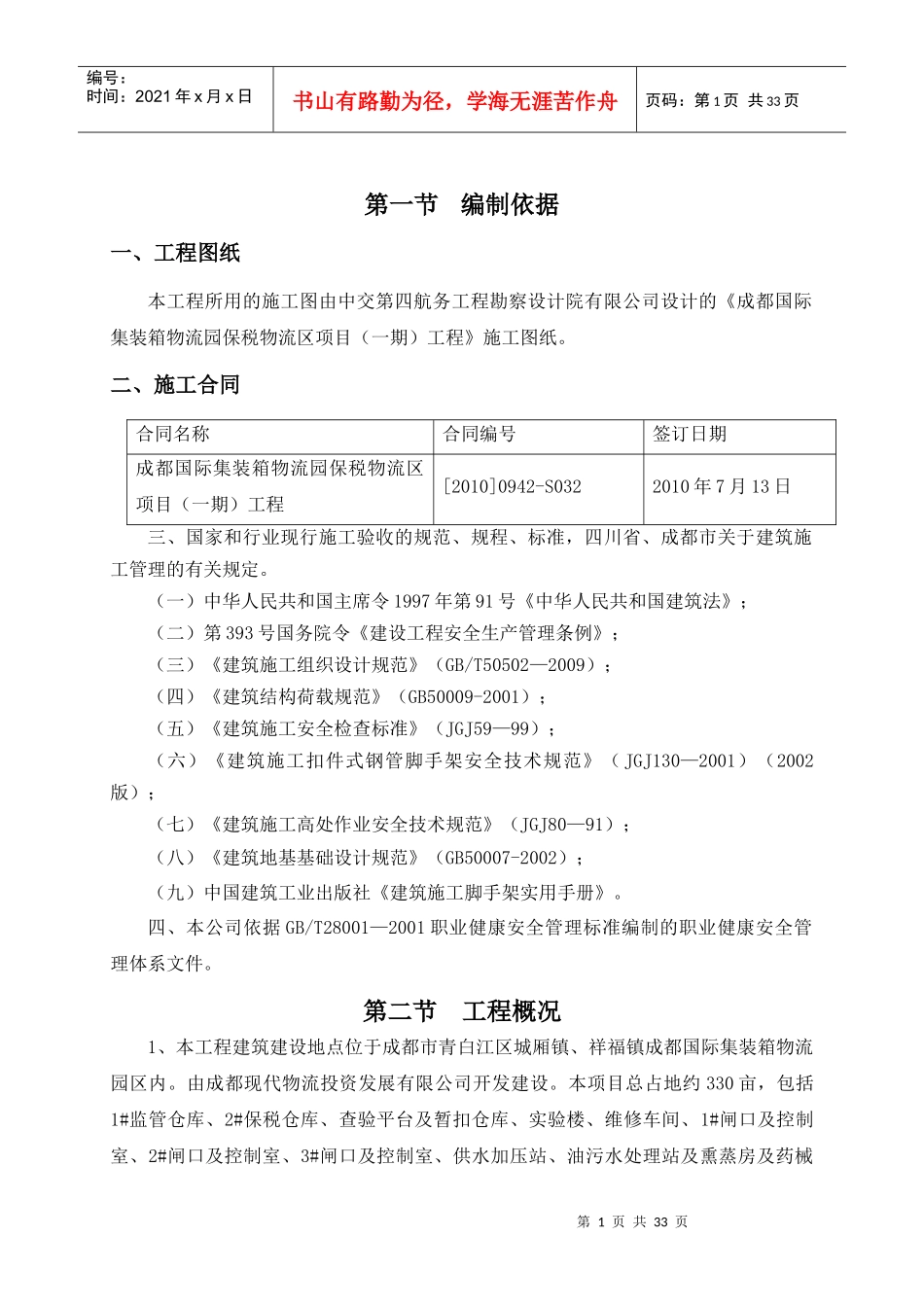

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第一节编制依据一、工程图纸本工程所用的施工图由中交第四航务工程勘察设计院有限公司设计的《成都国际集装箱物流园保税物流区项目（一期）工程》施工图纸。二、施工合同合同名称合同编号签订日期成都国际集装箱物流园保税物流区项目（一期）工程[2010]0942-S0322010年7月13日三、国家和行业现行施工验收的规范、规程、标准，四川省、成都市关于建筑施工管理的有关规定。（一）中华人民共和国主席令1997年第91号《中华人民共和国建筑法》；（二）第393号国务院令《建设工程安全生产管理条例》；（三）《建筑施工组织设计规范》（GB/T50502—2009）；（四）《建筑结构荷载规范》（GB50009-2001）；（五）《建筑施工安全检查标准》（JGJ59—99）；（六）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）（2002版）；（七）《建筑施工高处作业安全技术规范》（JGJ80—91）；（八）《建筑地基基础设计规范》（GB50007-2002）；（九）中国建筑工业出版社《建筑施工脚手架实用手册》。四、本公司依据GB/T28001—2001职业健康安全管理标准编制的职业健康安全管理体系文件。第二节工程概况1、本工程建筑建设地点位于成都市青白江区城厢镇、祥福镇成都国际集装箱物流园区内。由成都现代物流投资发展有限公司开发建设。本项目总占地约330亩，包括1#监管仓库、2#保税仓库、查验平台及暂扣仓库、实验楼、维修车间、1#闸口及控制室、2#闸口及控制室、3#闸口及控制室、供水加压站、油污水处理站及熏蒸房及药械第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页库等11个单体工程及联检查验场地、检验检疫场地、流动机械停车场、冲洗箱场4个场地及进口箱堆场、出口箱堆场、重箱堆场及空箱堆场4个堆场及横一路、横二路、横三路、纵二路、纵三路共5条道路及围网组成。总建筑面积：37741㎡，堆场面积：57085㎡，场区面积：38063㎡，仓储面积：54257㎡，道路面积：54847㎡，堆场面积：25424㎡，围网总长2000m。层数：1-3层，檐高：4.5～13.0m。基础为独立柱基础，主体结构为框架结构。建筑结构的安全等级为二级,建筑物抗震设防类别为乙类，抗震设防烈度为7度,框架结构的抗震等级为三级。2、外脚手架总的思路：⑴、由于本工程为厂房，结构跨度大，层高较高。实验楼、查验平台及暂扣仓库、维修车间等3个子项工程在结构施工时防护架采用落地式双排扣件式钢管脚手架，装饰施工时不再另行搭设，采用结构施工和装修工程共同使用。⑵、1#监管仓库框架结构部分、2#监管仓库框架结构部分、1#-3#闸口控制室、供水加压站、油污水处理站、熏蒸房及药械库等8个子项工程在结构施工时防护架采用落地式单排扣件式钢管脚手架，在装修施工时再另行搭设落地式双排扣件式钢管脚手架。⑶、1#监管仓库钢结构部分、2#监管仓库钢结构部分及1#闸口钢结构部分搭设内满堂钢管扣件式脚手架。⑷、由于本工程各单体工程脚手架体总高都在15.0m以下，故本工程内外脚手架体立杆全部采用单立杆。3、主要建筑物工程一览表如下序号子项工程名称建筑面积（m2）层数（层）总高(m)结构形式室外设计标高（m）脚手架形式备注11#监管仓库14576.511-211.95钢结构-1.350落地式双排单立杆钢管扣件脚手架局部为框架结构22#保税仓库14576.511-211.95钢结构-1.350落地式双排单立杆钢管扣件脚手架局部为框架结构3查验平台及暂扣仓库19201-28.1框架结构-1.350落地式双排单立杆钢管扣件第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页脚手架4实验楼2021.4313.4框架结构-0.450落地式双排单立杆钢管扣件脚手架局部14.95m5维修车间7201-311.0框架结构-0.450落地式双排单立杆钢管扣件脚手架61#闸口控制室33615.1框架结构±0.000落地式双排单立杆钢管扣件脚手架主体结构施工时为单排72#闸口控制室359.115.1框架结构±0.000落地式双排单立杆钢管扣件脚手架主体结构施工时为单排83#闸口控制室359.115.1框架结构±0.000落地式双排单立杆钢管扣件脚手架主体结构施工时...
