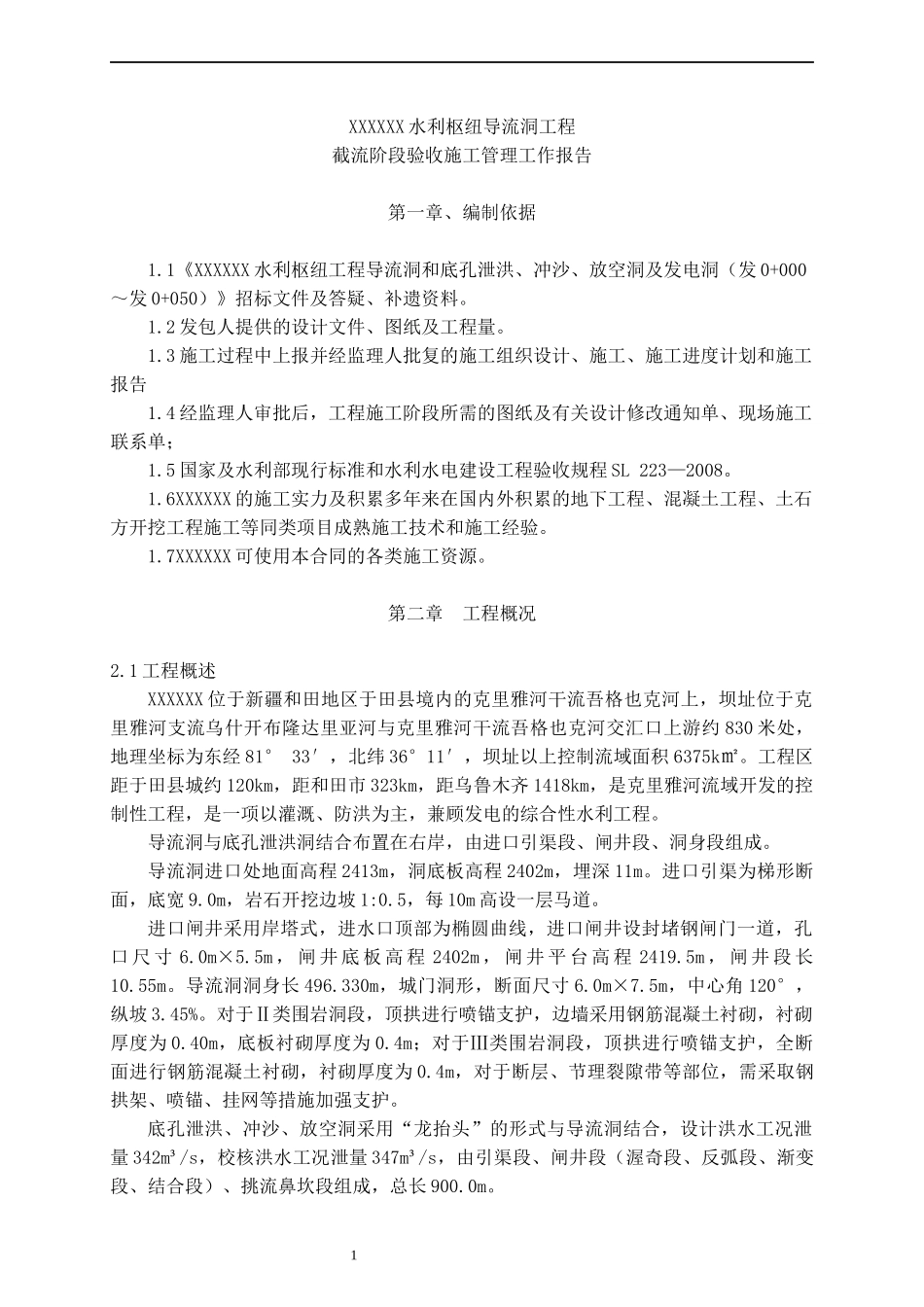

1XXXXXX水利枢纽导流洞工程截流阶段验收施工管理工作报告第一章、编制依据1.1《XXXXXX水利枢纽工程导流洞和底孔泄洪、冲沙、放空洞及发电洞（发0+000～发0+050）》招标文件及答疑、补遗资料。1.2发包人提供的设计文件、图纸及工程量。1.3施工过程中上报并经监理人批复的施工组织设计、施工、施工进度计划和施工报告1.4经监理人审批后，工程施工阶段所需的图纸及有关设计修改通知单、现场施工联系单；1.5国家及水利部现行标准和水利水电建设工程验收规程SL223—2008。1.6XXXXXX的施工实力及积累多年来在国内外积累的地下工程、混凝土工程、土石方开挖工程施工等同类项目成熟施工技术和施工经验。1.7XXXXXX可使用本合同的各类施工资源。第二章工程概况2.1工程概述XXXXXX位于新疆和田地区于田县境内的克里雅河干流吾格也克河上，坝址位于克里雅河支流乌什开布隆达里亚河与克里雅河干流吾格也克河交汇口上游约830米处，地理坐标为东经81°33′，北纬36°11′，坝址以上控制流域面积6375k㎡。工程区距于田县城约120km，距和田市323km，距乌鲁木齐1418km，是克里雅河流域开发的控制性工程，是一项以灌溉、防洪为主，兼顾发电的综合性水利工程。导流洞与底孔泄洪洞结合布置在右岸，由进口引渠段、闸井段、洞身段组成。导流洞进口处地面高程2413m，洞底板高程2402m，埋深11m。进口引渠为梯形断面，底宽9.0m，岩石开挖边坡1:0.5，每10m高设一层马道。进口闸井采用岸塔式，进水口顶部为椭圆曲线，进口闸井设封堵钢闸门一道，孔口尺寸6.0m×5.5m，闸井底板高程2402m，闸井平台高程2419.5m，闸井段长10.55m。导流洞洞身长496.330m，城门洞形，断面尺寸6.0m×7.5m，中心角120°，纵坡3.45%。对于Ⅱ类围岩洞段，顶拱进行喷锚支护，边墙采用钢筋混凝土衬砌，衬砌厚度为0.40m，底板衬砌厚度为0.4m；对于Ⅲ类围岩洞段，顶拱进行喷锚支护，全断面进行钢筋混凝土衬砌，衬砌厚度为0.4m，对于断层、节理裂隙带等部位，需采取钢拱架、喷锚、挂网等措施加强支护。底孔泄洪、冲沙、放空洞采用“龙抬头”的形式与导流洞结合，设计洪水工况泄量342m³/s，校核洪水工况泄量347m³/s，由引渠段、闸井段（渥奇段、反弧段、渐变段、结合段）、挑流鼻坎段组成，总长900.0m。21引渠段（桩号0-085.8～0+000）：长85.8m，断面形式为矩形，底宽8.0m，纵坡i=0。边墙结构形式采用“L”型挡墙，边墙及底板厚度均为1m，边墙与岩体之间采用L=5m的φ25砂浆锚杆加固。闸井段（桩号0+000～0+028.3）：闸室长28.3m，采用三面收缩的进口。顶部为四分之一椭圆曲线，曲线方程为（x/4）2+(3y/4)2=1；两侧为四分之一椭圆曲线，曲线方程为（x/2.7）2+(y/0.9)2=1。椭圆曲线下游接斜率为1：4.5的直线，检修门与工作门之间采用1：4的压板连接。检修门与工作门的孔口尺寸分别为3.5m*6.0m、3.5m*4.0m。底板高程2450.00m，底板厚3m，闸顶平台高程2513.00m，闸井高66m，闸井后侧及两侧采用C15混凝土回填。洞身段（桩号0+028.3～0+784.2）：全长755.9m，包括渐变段、渥奇段、反弧段、连接段和结合段。渐变段长15m，断面形式由3.5m*5.0m（宽*高）的城门洞形；渥奇段长129.9m，断面形式为城门洞型，断面尺寸4.0m*5.5m，渥奇段曲线方程为y=0.00373X2。反弧段半径为47.25m，圆心角为38.6°，长31.8m。连接段长30m，断面形式由4.0m*5.5m城门洞型渐变为50m*7.0m城门洞段长549.2m。洞身主体底部表层0.2m厚为C70硅粉混凝土，Ⅱ类围岩顶拱喷10cm厚C20混凝土外，其余均采用C25钢筋混凝土衬砌。洞身围岩进行固结灌浆，顶拱采用回填灌浆，并根据岩石节理裂隙程度，对围岩进行喷锚支护。挑流鼻坎段（桩号0+784.2～0+799.2）：无压洞出口直接接挑流鼻坎，采用异形鼻坎形式，长度15.0m，矩形断面，底宽5.0m，边墙最大高度6.0m，边墙厚1.0m,采用C25钢筋混凝土衬砌。鼻坎中心反弧半径22m，中心挑角20°，鼻坎高程2387.8m。底板表层铺设厚20cm的C70硅粉混凝土面层，基础采用锚杆加固处理。护坦段（桩号0+799.2～0+814.2）：长度15.0m，底板高程2378.5m，底板厚度1m，末端齿墙深5m，基础采用锚杆加固处理。2.2水纹气象克里雅河发源于昆仑山北麓的克里雅山口，流域...
