惠丰农业开发公司Ф3660溢流式球磨机岗位培训手册VIP免费

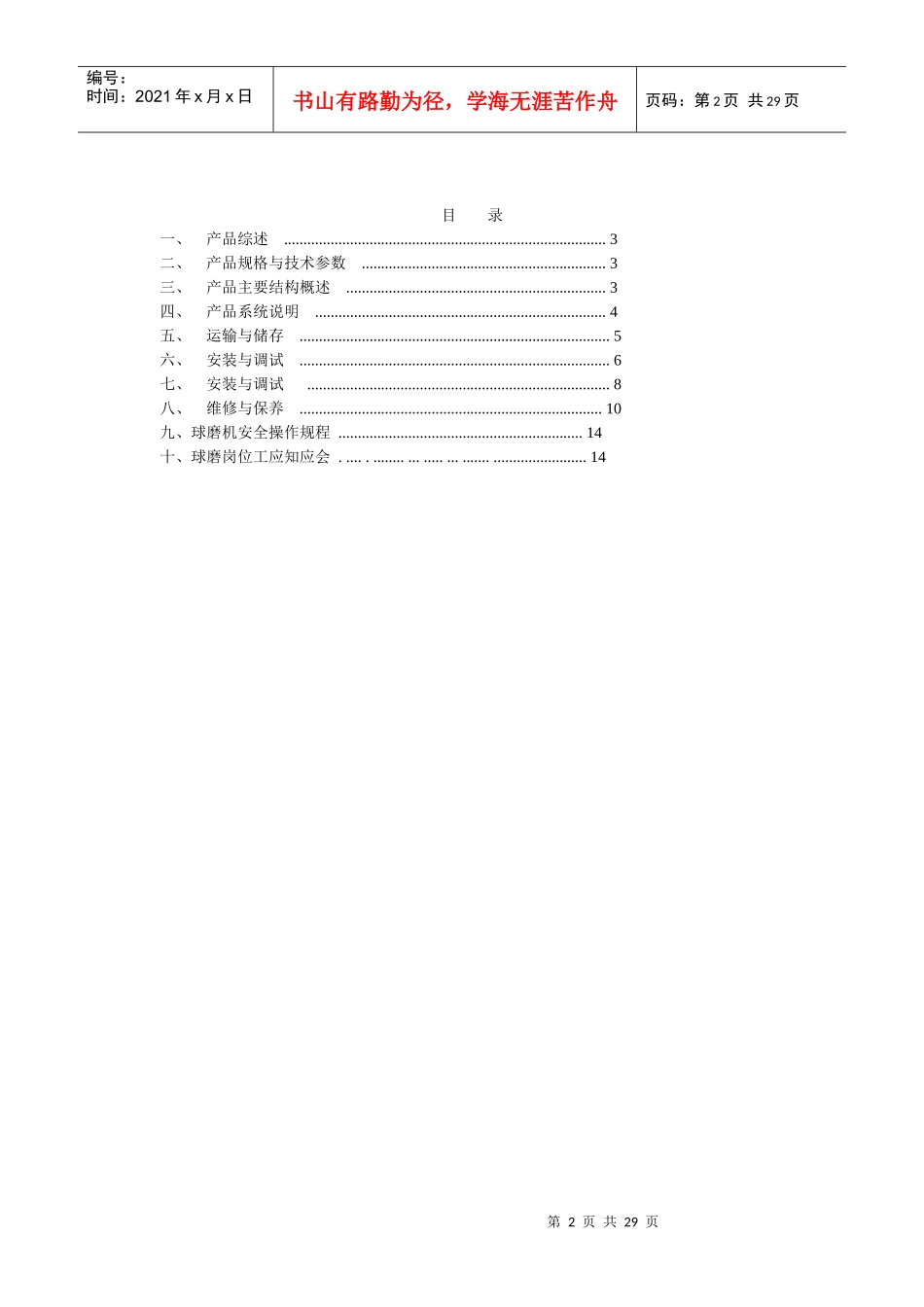

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页惠丰农业开发工程有限公司磨矿车间MQY3660球磨机岗位工培训手册本书内容仅限于惠丰农业开发工程公司内部员工培训使用，不代替设备说明文件第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页目录一、产品综述...................................................................................3二、产品规格与技术参数...............................................................3三、产品主要结构概述...................................................................3四、产品系统说明...........................................................................4五、运输与储存................................................................................5六、安装与调试................................................................................6七、安装与调试..............................................................................8八、维修与保养..............................................................................10九、球磨机安全操作规程...............................................................14十、球磨岗位工应知应会........................................................14第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页第一节MQY-3660磨机综述本厂使用的主磨机为MQY-3660型磨机，M代表磨机、Q代表钢球、Y代表溢流，36代表磨机筒体直径为3600mm，60代表磨机筒体长度为6000mm。1.产品的性能及用途：本磨机主要用于湿法研磨矿石。2.所依据产品的标准本磨机各项性能指标符合JB/T1406—2002《球磨机和棒磨机》。3.产品适用的工作条件和工作环境3.1安装环境：室内3.2环境温度：-25～+40℃3.3海拔高度：小于1000m3.4工作制度：连续二、产品规格与技术参数设备规格Φ3600×6000mm磨机工作转速17.3r/min筒体内径3600mm主电机型号TM1250-40筒体有效长度6000mm主电机功率1250kW填充率40%主电机电压10000V筒体有效容积55m3主电机转速150r/min钢球最大装载量102t设备旋向左/右注：设备旋向：右旋：由出料端向进料端看，筒体为顺时针旋转。左旋：由出料端向进料端看，筒体为逆时针旋转。三、产品主要结构概述1．结构组成本机主要由进料部、轴承部、筒体部、传动部（大小齿轮装置）、出料部、出料筛、基础部、主电机、空气离合器、慢速传动装置、起重装置、高低压润滑油站、喷射润滑装置及电控等部分组成。2．工作原理第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页本机为溢流型球磨机，物料和一定量的水通过给料部经进料部中心处进入筒体内部，电动机经空气离合器、大小齿轮装置带动装有介质（钢球）的筒体旋转，物料受到球的撞击以及处于球之间和球与筒体衬板之间的研磨，充分暴露出新鲜表面，得到充分混合，最后经出料筛的排料孔排出磨机，完成粉磨过程。3．筒体部筒体部是磨机的主要部件，它与进料部、出料部和出料筛部共同组成为回转部，筒体内壁装有锰钢，端盖内表面也均装有锰钢衬板，物料在钢球和锰钢衬板之间被破碎和粉磨，后经筒体出料端的出料筛排出磨机。4．主轴承本磨机选用一对动静压主轴承，该轴承球面瓦衬采用铅基轴承合金，轴承背面腰鼓形成接触调心结构，动作灵活，调心好，可以补偿两端盖及轴承盖及轴承座的制造、安装误差。该轴承座在启动及停车时采用高压油润滑，用静压形成油膜，将轴颈顶起，防止滑动面干磨擦，降低启动力矩，正常运行时给入低压油，靠轴颈的回转运动形成动压油膜。轴承衬内设有蛇形冷却水管，在必要时给入冷却水，降低轴瓦温度。冷却水管的材质为紫铜管，具有一定的耐腐蚀性。轴承的高压油接口Rc1/4，低压油接口Rc1。冷却水接口Rc1/2，冷却水压力0.3MPa,每个轴承冷却水流量3m3/h,冷却水温度≤28℃。轴承的动静结合处...
