我国的镁粉产品以前均采用铣削法生产VIP免费

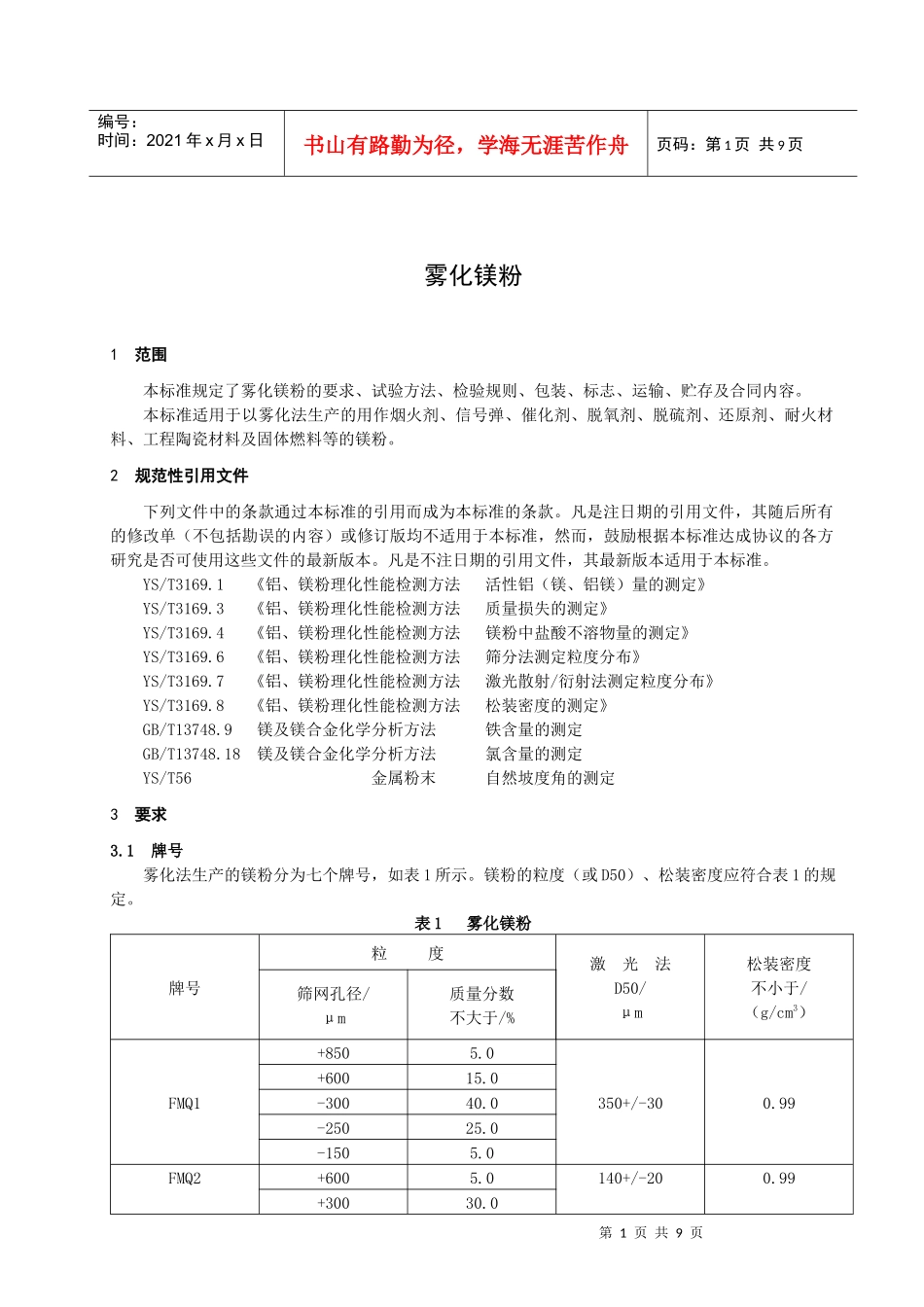

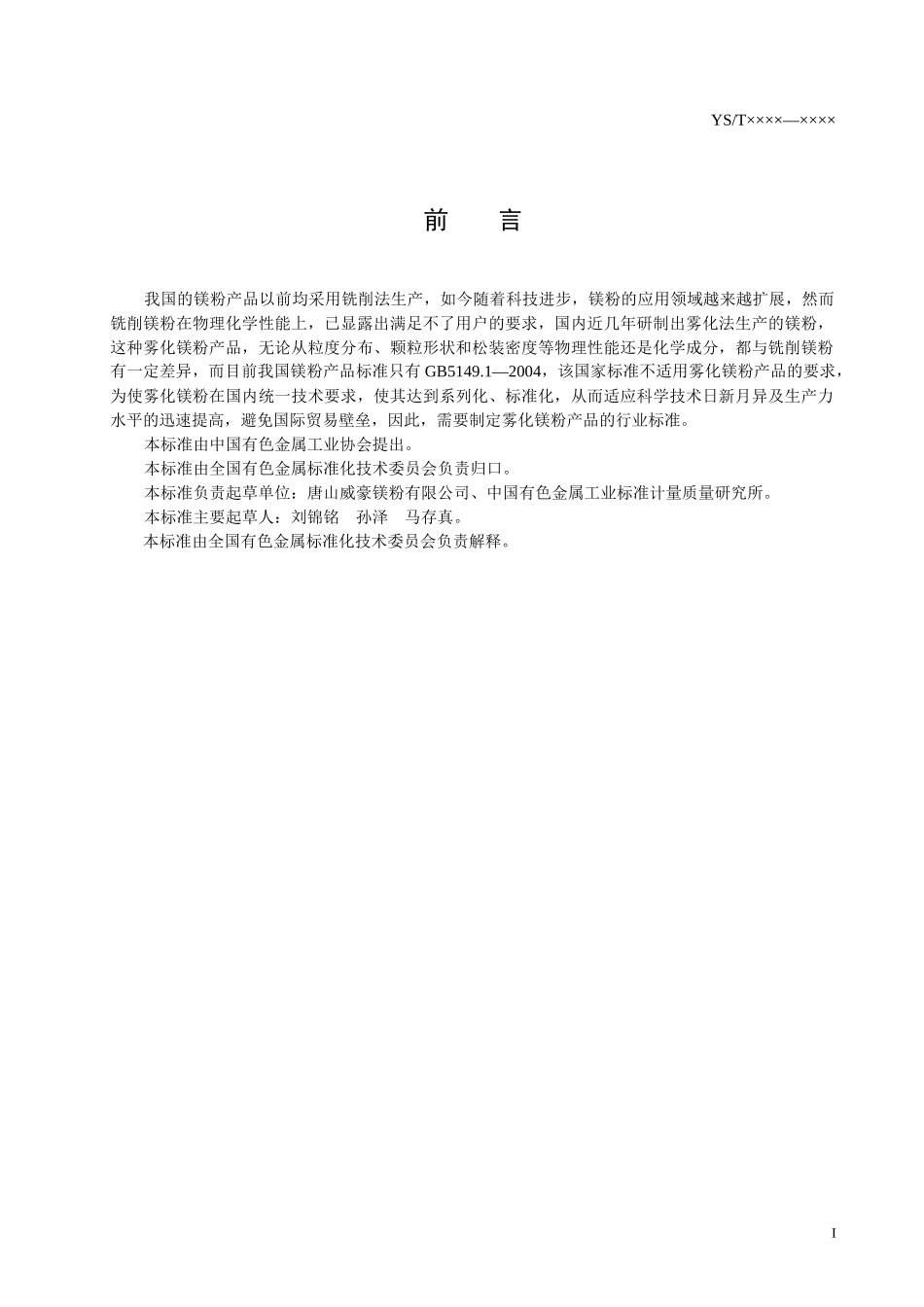

ICS备案号：中华人民共和国有色金属行业标准YS/TYS/T××××—××××雾化镁粉Atomizedmagnesiumpowder（送审稿）200×-××-××发布200×-××-××实施国家发展和改革委员会发布YS/T××××—××××前言我国的镁粉产品以前均采用铣削法生产，如今随着科技进步，镁粉的应用领域越来越扩展，然而铣削镁粉在物理化学性能上，已显露出满足不了用户的要求，国内近几年研制出雾化法生产的镁粉，这种雾化镁粉产品，无论从粒度分布、颗粒形状和松装密度等物理性能还是化学成分，都与铣削镁粉有一定差异，而目前我国镁粉产品标准只有GB5149.1—2004，该国家标准不适用雾化镁粉产品的要求，为使雾化镁粉在国内统一技术要求，使其达到系列化、标准化，从而适应科学技术日新月异及生产力水平的迅速提高，避免国际贸易壁垒，因此，需要制定雾化镁粉产品的行业标准。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会负责归口。本标准负责起草单位：唐山威豪镁粉有限公司、中国有色金属工业标准计量质量研究所。本标准主要起草人：刘锦铭孙泽马存真。本标准由全国有色金属标准化技术委员会负责解释。I第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页雾化镁粉1范围本标准规定了雾化镁粉的要求、试验方法、检验规则、包装、标志、运输、贮存及合同内容。本标准适用于以雾化法生产的用作烟火剂、信号弹、催化剂、脱氧剂、脱硫剂、还原剂、耐火材料、工程陶瓷材料及固体燃料等的镁粉。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YS/T3169.1《铝、镁粉理化性能检测方法活性铝（镁、铝镁）量的测定》YS/T3169.3《铝、镁粉理化性能检测方法质量损失的测定》YS/T3169.4《铝、镁粉理化性能检测方法镁粉中盐酸不溶物量的测定》YS/T3169.6《铝、镁粉理化性能检测方法筛分法测定粒度分布》YS/T3169.7《铝、镁粉理化性能检测方法激光散射/衍射法测定粒度分布》YS/T3169.8《铝、镁粉理化性能检测方法松装密度的测定》GB/T13748.9镁及镁合金化学分析方法铁含量的测定GB/T13748.18镁及镁合金化学分析方法氯含量的测定YS/T56金属粉末自然坡度角的测定3要求3.1牌号雾化法生产的镁粉分为七个牌号，如表1所示。镁粉的粒度（或D50）、松装密度应符合表1的规定。表1雾化镁粉牌号粒度激光法D50/μm松装密度不小于/（g/cm3）筛网孔径/μm质量分数不大于/%FMQ1+8505.0350+/-300.99+60015.0-30040.0-25025.0-1505.0FMQ2+6005.0140+/-200.99+30030.0第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页-15040.0-10620.0-755.0表1（续）牌号粒度激光法D50/μm松装密度不小于/（g/cm3）筛网孔径/μm质量分数不大于/%FMQ3+600080+/-150.98+30010.0+15050.0-7530.0-455.0FMQ4+100060+/-60.96+8022.0-206.0FMQ5+750.540+/-50.93+4540.0FMQ6+49020+/-40.73+451.0+3818.0FMQ7——8+/-30.53注1：筛网孔径的数字为网孔每边基本尺寸，即筛网名义筛分粒度。“+”表示筛上物、“-”表示筛下物。注2：本表所列的镁粉主要用作烟火剂、石油化工催化剂、钽粉工业脱氧剂、炼钢脱硫剂、硼粉工业还原剂、诱饵弹、信号弹、火箭推进器的固体燃料以及耐火材料、工程陶瓷材料等。注3：各牌号的粒度和D50两种指标，用户在订合同时只能选其中一种为主，另一种作为参考。注4：D50称为中位径，又称50%粒径。它表示该牌号中镁粉粒度小于它和大于它的颗粒各占50%。注5：用户有与本标准规定以外的要求时，由供需双方协商确定，并在合同中注明。3.2外观质量3.2.1雾化镁粉颗粒形状为球形，呈银白色或灰色。3.2.2镁粉应无异类夹杂物和结块。3.3雾化镁粉的化学成分应符合表2的规定。表2雾化镁粉的化学成分牌号质量分数活性镁含量不小于/%杂质，不大于/%FeCl105℃时质量损失盐酸不溶物FMQ1-FMQ398.50.05...
