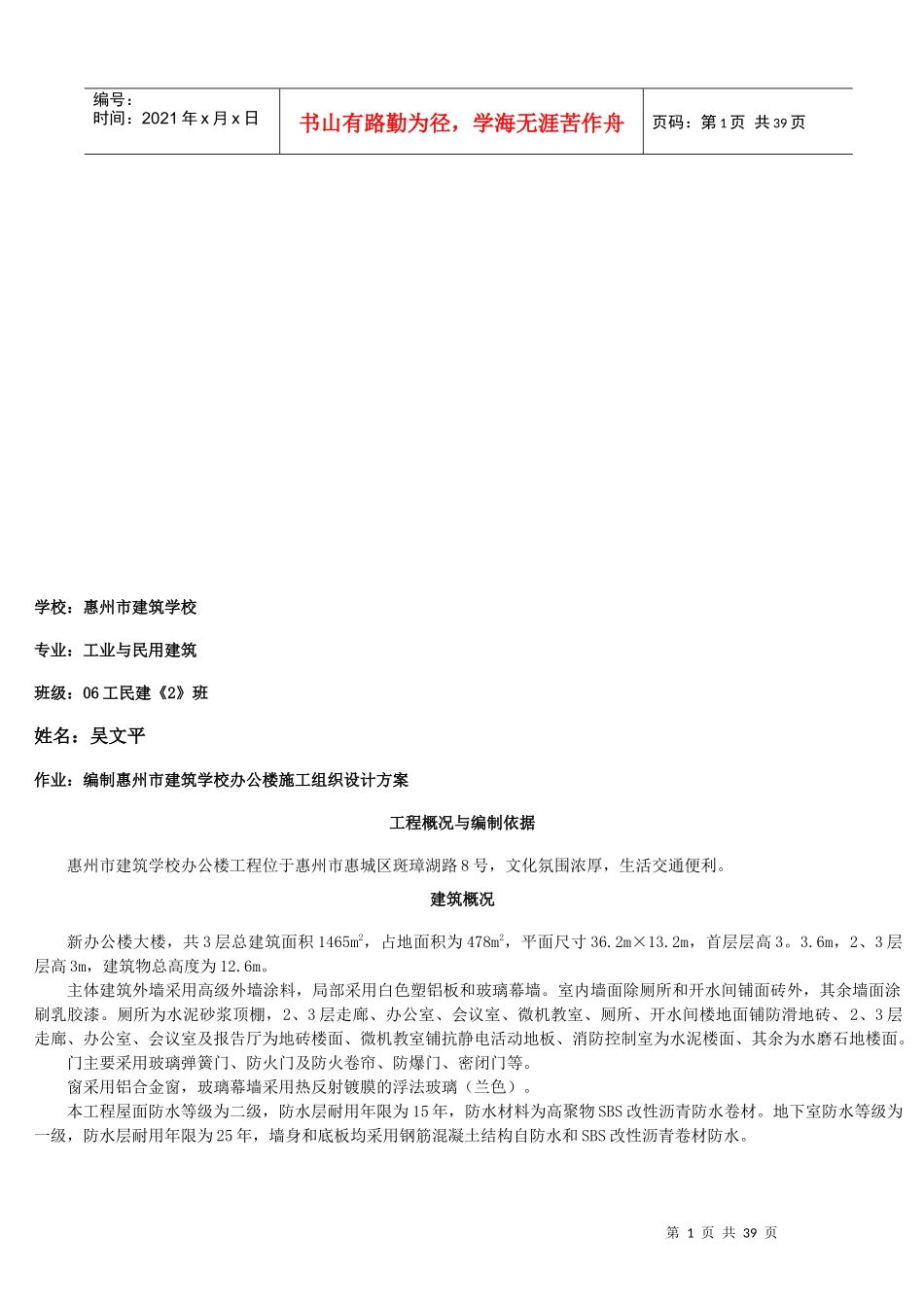

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页学校：惠州市建筑学校专业：工业与民用建筑班级：06工民建《2》班姓名：吴文平作业：编制惠州市建筑学校办公楼施工组织设计方案工程概况与编制依据惠州市建筑学校办公楼工程位于惠州市惠城区斑璋湖路8号，文化氛围浓厚，生活交通便利。建筑概况新办公楼大楼，共3层总建筑面积1465m2，占地面积为478m2，平面尺寸36.2m×13.2m，首层层高3。3.6m，2、3层层高3m，建筑物总高度为12.6m。主体建筑外墙采用高级外墙涂料，局部采用白色塑铝板和玻璃幕墙。室内墙面除厕所和开水间铺面砖外，其余墙面涂刷乳胶漆。厕所为水泥砂浆顶棚，2、3层走廊、办公室、会议室、微机教室、厕所、开水间楼地面铺防滑地砖、2、3层走廊、办公室、会议室及报告厅为地砖楼面、微机教室铺抗静电活动地板、消防控制室为水泥楼面、其余为水磨石地楼面。门主要采用玻璃弹簧门、防火门及防火卷帘、防爆门、密闭门等。窗采用铝合金窗，玻璃幕墙采用热反射镀膜的浮法玻璃（兰色）。本工程屋面防水等级为二级，防水层耐用年限为15年，防水材料为高聚物SBS改性沥青防水卷材。地下室防水等级为一级，防水层耐用年限为25年，墙身和底板均采用钢筋混凝土结构自防水和SBS改性沥青卷材防水。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页结构概况本工程基础为现浇钢筋混凝土独立基础,基础梁最大截面为600×1500。主体结构砼强度等级分类：梁、板、柱砼强度4.5m~11.0m为C40、11.4m~22.2m为C35，22.2m~42.9m为C30。墙体采用粉煤灰加气混凝土砌块，外墙厚240，内隔墙厚120，卫生间及管井隔墙局部采用120厚烧结多孔砖。安装工程概况本工程安装部分包括室内、外给排水及管道安装工程；电气系统安装工程；弱电系统安装工程。电气系统包括低压配电、照明、防雷及接地；弱电系统包括电话系统、有线电视系统、火灾自动报警及联动控制及计算机综合布线。给排水工程包括给水系统、排水系统、雨水废水系统。施工区域情况施工区域场地平整，交通畅通。施工用电、用水基本具备。工程特点1、由于施工地点位于在校园内，环保和文明施工要求较高；2、工期紧，总工期为200天。须投入的设备、劳动力、周转材料量较大。编制依据1.惠州市建筑学校办公楼工程施工邀请招标文件2.XX公司建筑设计院设计的惠州市建筑学校办公楼的初步设计图3.中华人民共和国颁布的现行建筑结构和建筑施工的有关规程、规范及验评标准4.建设部颁发的《建设工程施工现场管理规定》5.惠州市颁布的《惠州市建设工程施工现场综合考评标准》6.某局及本公司的企业标准7.某局某公司颁发的《质量保证手册》、《程序文件》和《项目管理文件》8.现场和周边的实际踏勘情况9.采用的主要规范及标准目录土建部分：GB50026-93《工程测量规范》YSJ402-89《地基与基础工程施工操作规程》JGJ18-96《钢筋焊接及验收规范》GB50204-92《混凝土结构工程施工及验收规范》JGJ/T10-95《砼泵送施工技术规程》第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页GB50164-92《混凝土质量控制标准》GBJ203-98《砌体工程施工及验收规范》JGJ73-91《建筑装饰工程施工及验收规范》GB50209-95《建筑地面工程施工及验收规范》GB50207-94《屋面工程技术规范》JGJ59-99《建筑施工安全检查标准》JGJ46-88《施工现场临时用电安全技术》JGJ33-86《建筑机械使用安全技术规程》JGJ80-91《建筑工程施工现场供电用电安全规范》GBJ300-88《建筑安统一标准》GBJ301-88《建筑工程质量检验评定统一标准装工程质量检验评定》安装部分：GBJ242-82《采暖与卫生工程施工及验收规范》GB50268-97《给排水管道工程施工及验收规范》GB50235-97《工业金属管道工程施工及验收规范》GB50184-93《工业金属管道检验评定标准》GB50243-97《通风与空调工程施工及验收规范》GB50168-92《电器装置安装工程电缆线路施工及验收规范》GB50169-92电器装置安装工程盘、柜及二次回路接线施工及验收规范》GB50259-96《电器装置安装工程电器照明装置施工及验收规...
