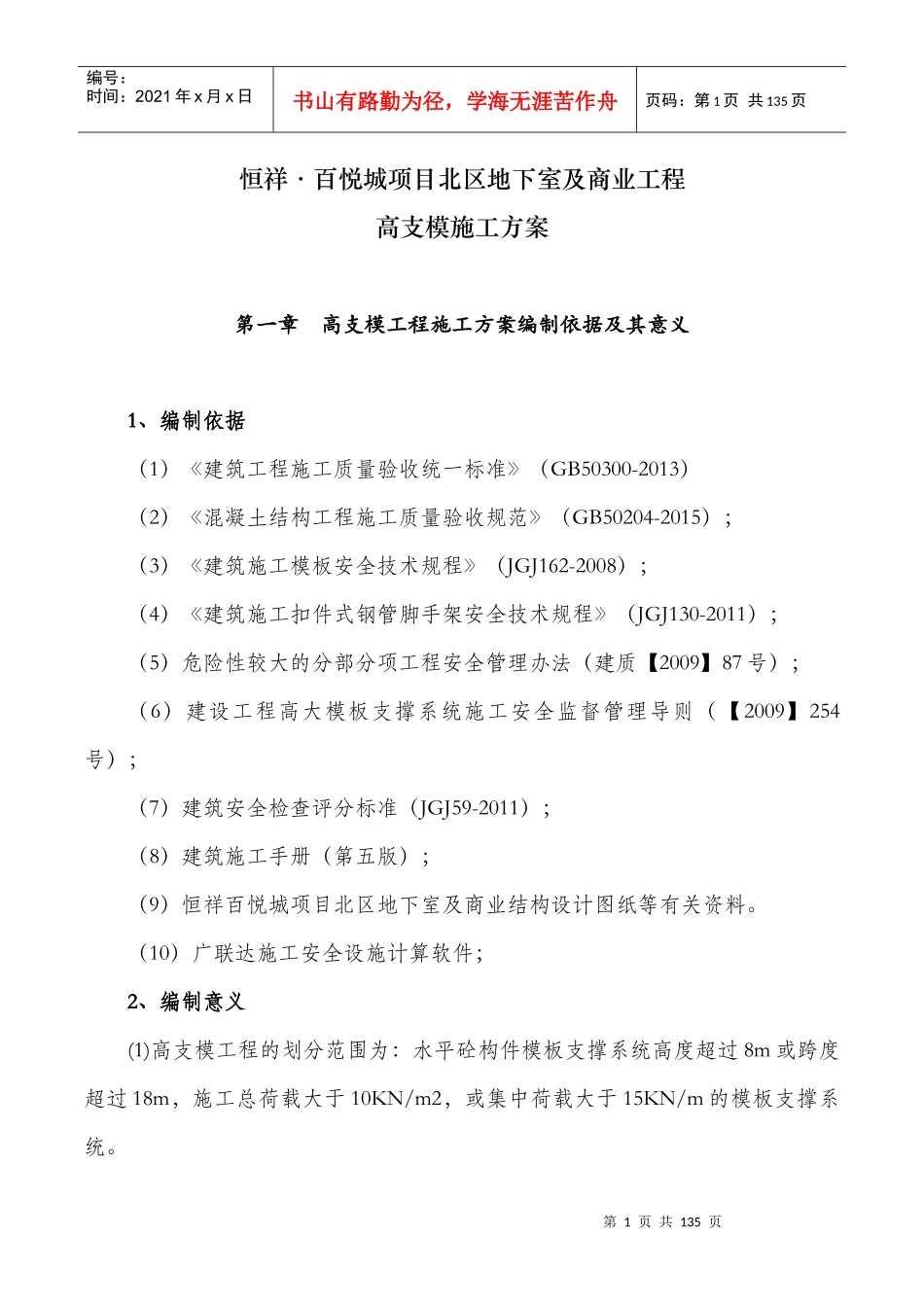

第1页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共135页恒祥·百悦城项目北区地下室及商业工程高支模施工方案第一章高支模工程施工方案编制依据及其意义1、编制依据（1）《建筑工程施工质量验收统一标准》（GB50300-2013）（2）《混凝土结构工程施工质量验收规范》（GB50204-2015）；（3）《建筑施工模板安全技术规程》（JGJ162-2008）；（4）《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2011）；（5）危险性较大的分部分项工程安全管理办法（建质【2009】87号）；（6）建设工程高大模板支撑系统施工安全监督管理导则（【2009】254号）；（7）建筑安全检查评分标准（JGJ59-2011）；（8）建筑施工手册（第五版）；（9）恒祥百悦城项目北区地下室及商业结构设计图纸等有关资料。（10）广联达施工安全设施计算软件；2、编制意义(1)高支模工程的划分范围为：水平砼构件模板支撑系统高度超过8m或跨度超过18m，施工总荷载大于10KN/m2，或集中荷载大于15KN/m的模板支撑系统。第2页共135页第1页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共135页(2)国家住房和城乡建设部颁发的《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）规定：高支撑模板系统（以下简称“高支模”）是指高度大于或等于5.0米的模板及其支撑系统。高支模施工承受荷载大、施工高度高，一旦施工或处理不好，极易发生坍塌或坠落事故；故高支模施工前必须对支撑系统进行计算，制定相应方案，并经相关专家评审后方可浇筑砼。故此，在施工过程中为确保高支模工程的安全性，杜绝出现安全事故，特制订此高支模工程专项方案，以便指导施工。高支模搭设前需要对工作进行针对性的方案设计与技术交底，过程中应认真按方案实施执行并严格检查。搭设完成后应组织相关人员进行验收，并办理验收手续后方可进入下一道施工工序。第二章工程概况本工程由河南恒祥实业有限公司投资、河南省建筑设计研究院有限公司设计、河南兴建建设管理有限公司监理、河南华盛建设集团有限公司施工；位于郑州市红专路以南、红旗路以北、经五路以西、经七路以东地块内，钢筋混凝土框架结构；本工程为城市综合体，地下4层为车库，地上4层为商业；建筑物檐高28.400m。第三章施工特点、重点及施工方案选择1、本方案高支模设计施工区域范围根据施工图设计，本工程高支模区域有三处，分别是IMAX巨幕影厅、游第3页共135页第2页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共135页泳池、羽毛球馆。见下图第4页共135页第3页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共135页图2.1IMAX巨幕影厅高支模区域平面图详见建施130图2.2IMAX巨幕影厅高支模区域剖面图第5页共135页第4页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共135页详见建施1398-8剖图第6页共135页第5页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共135页图2.3游泳池高支模区域平面图详见建施130图2.4游泳池高支模区域剖面图（一）详见建施1399-9剖面图第7页共135页第6页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共135页图2.5游泳池高支模区域剖面图（二）详见建施13910-10剖面图第8页共135页第7页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共135页图2.6羽毛球馆高支模区域平面图详见建施130第9页共135页第8页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共135页图2.7羽毛球馆高支模区域剖面图第10页共135页第9页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共135页2、各高支模施工区域梁结构尺寸施工区域梁编号截面尺寸（b*h）mm梁最大净跨m梁底支模高度m备注IMAX巨幕影厅WKL16500*16007.616.45（3A）L18300*15007.616.55（3A）WKL7500*1600316.45（0A）WKL5500*1500316.55（0A）WKL6500*1500316.55（0A）L2300*1500316.55（0A）L3300*1500316.55...
