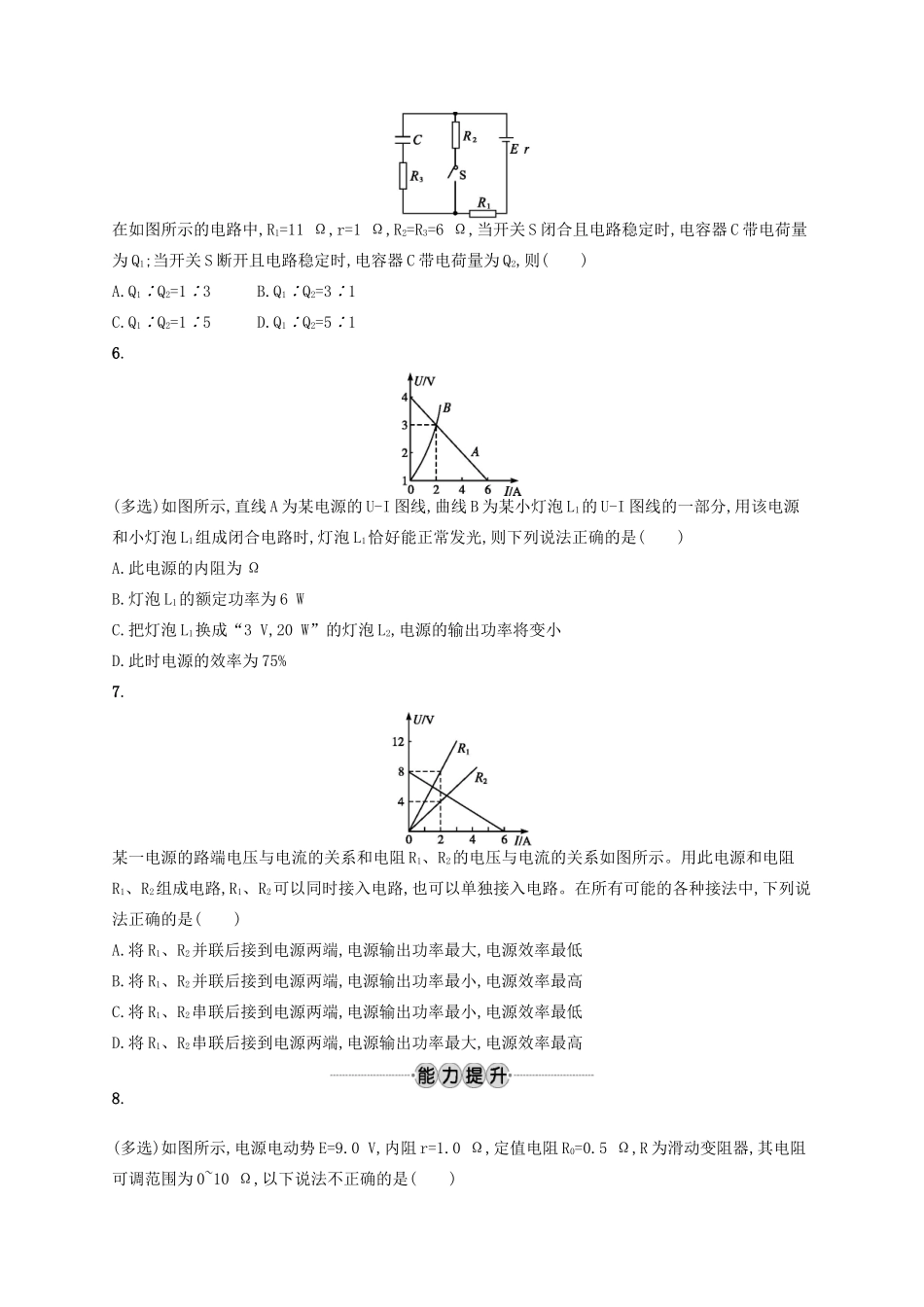

考点强化练22闭合电路及其欧姆定律1.如图所示电路中,电动势为E,内阻为r的电源与一滑动变阻器构成闭合电路,当滑片移动时,滑动变阻器两端的电压和电路中电流的关系图象为()2.在如图所示的电路中,将一小灯泡和一定值电阻串联,接在一恒定的电源两端,其中电路中的电压表和电流表均为理想电表,开关闭合后各用电器正常工作,两表均有示数。经过一段时间后,由于电路故障,理想电流表的示数变为零。如果该电路仅有小灯泡或定值电阻中的一个发生了故障,现用一根导线来进行故障检测,下列说法正确的是()A.如果将导线与定值电阻并联,电流表仍无示数,则定值电阻断路B.如果将导线与小灯泡并联,电流表仍无示数,则小灯泡断路C.如果将导线与定值电阻并联,电流表有示数,则小灯泡断路D.如果将导线与小灯泡并联,电流表有示数,则小灯泡断路3.有一个电动势为3V、内阻为1Ω的电源。下列电阻与其连接后,使电阻的功率大于2W,且使该电源的效率大于50%的是()A.0.5ΩB.1ΩC.1.5ΩD.2Ω4.如图所示的U-I图象中,直线Ⅰ为某电源的路端电压与电流的关系图线,直线Ⅱ为某一电阻R的U-I图线,用该电源直接与电阻R连接成闭合电路,由图象可知()A.R的阻值为3.0ΩB.电源电动势为3.0V,内阻为0.5ΩC.电源的输出功率为3.0WD.电源内部消耗功率为1.5W5.在如图所示的电路中,R1=11Ω,r=1Ω,R2=R3=6Ω,当开关S闭合且电路稳定时,电容器C带电荷量为Q1;当开关S断开且电路稳定时,电容器C带电荷量为Q2,则()A.Q1∶Q2=1∶3B.Q1∶Q2=3∶1C.Q1∶Q2=1∶5D.Q1∶Q2=5∶16.(多选)如图所示,直线A为某电源的U-I图线,曲线B为某小灯泡L1的U-I图线的一部分,用该电源和小灯泡L1组成闭合电路时,灯泡L1恰好能正常发光,则下列说法正确的是()A.此电源的内阻为ΩB.灯泡L1的额定功率为6WC.把灯泡L1换成“3V,20W”的灯泡L2,电源的输出功率将变小D.此时电源的效率为75%7.某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系如图所示。用此电源和电阻R1、R2组成电路,R1、R2可以同时接入电路,也可以单独接入电路。在所有可能的各种接法中,下列说法正确的是()A.将R1、R2并联后接到电源两端,电源输出功率最大,电源效率最低B.将R1、R2并联后接到电源两端,电源输出功率最小,电源效率最高C.将R1、R2串联后接到电源两端,电源输出功率最小,电源效率最低D.将R1、R2串联后接到电源两端,电源输出功率最大,电源效率最高8.(多选)如图所示,电源电动势E=9.0V,内阻r=1.0Ω,定值电阻R0=0.5Ω,R为滑动变阻器,其电阻可调范围为0~10Ω,以下说法不正确的是()A.当R=1.5Ω时,R上获得电功率最大B.当R=1.0Ω时,R上获得电功率最大C.当R的滑片从左向右滑动时,电源的输出功率先增大后减小D.当R的滑片从左向右滑动时,电源的输出功率一直增大9.(2017~2018学年浙江宁波北仑中学高一下学期期中)在如图所示的电路中,电源内阻不可忽略,L1、L2两灯均正常发光,R1为定值电阻,R为一滑动变阻器,P为滑动变阻器的滑片,若将滑片P向下滑动,则()A.L1灯变亮,L2灯变暗B.L1和L2灯都变暗C.L1和R1上消耗的功率都变大D.电源输出功率一定变大10.(多选)某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在了同一坐标系中,如图中的a、b、c所示。则判断正确的是()A.在a、b、c三条图线上分别取横坐标相同的A、B、C三点,这三点的纵坐标一定满足关系PA=PB+PCB.b、c线的交点与a、b线的交点的横坐标之比一定为1∶2,纵坐标之比一定为1∶4C.电源的最大输出功率Pm=9WD.电源的电动势E=9V,内电阻r=3Ω11.如图为某控制电路,由电动势为E、内阻为r的电源与定值电阻R1、R2及电位器(滑动变阻器)R连接而成,L1、L2是两个指示灯。当电位器的触片由b端滑向a端时,下列说法正确的是()A.L1、L2都变亮B.L1、L2都变暗C.L1变亮,L2变暗D.L1变暗,L2变亮12.(2018浙江台州中学统练)如图所示,平行金属板中带电质点P原处于静止状态,不考虑电流表和电压表对电路的影响,R1的阻值和电源内阻r相等。当滑动变阻器R2的滑片向b端移动时()A.电压表读数减小,电流表读数减小B.电压表读数变化量ΔU与电流表读数变化量ΔI比值变小C.电源的输出功率逐渐增大D.质点P将向上运动13.如图所示,电源电动势E=12V,内阻r=5Ω,滑动变阻...
