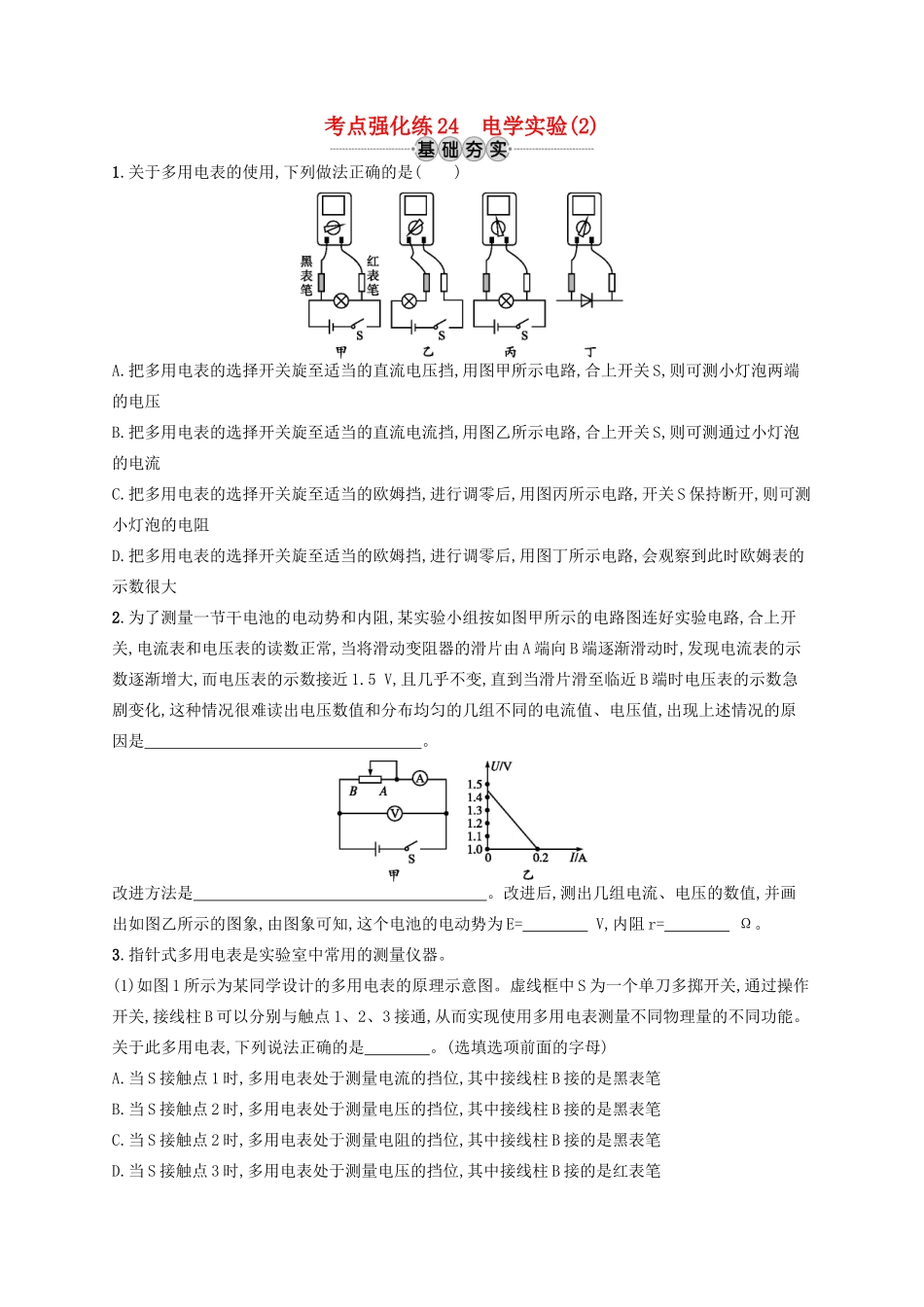

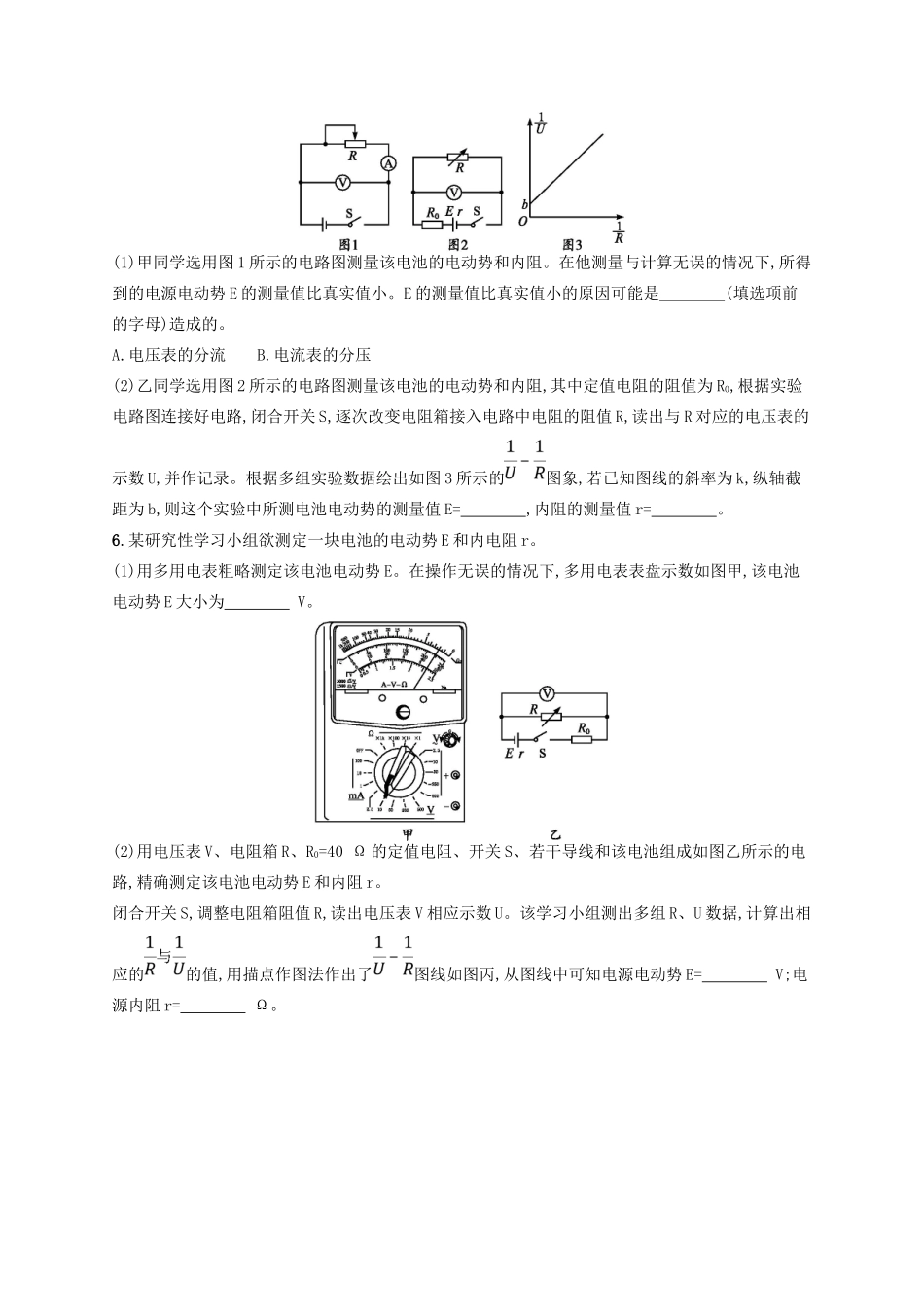

考点强化练24电学实验(2)1.关于多用电表的使用,下列做法正确的是()A.把多用电表的选择开关旋至适当的直流电压挡,用图甲所示电路,合上开关S,则可测小灯泡两端的电压B.把多用电表的选择开关旋至适当的直流电流挡,用图乙所示电路,合上开关S,则可测通过小灯泡的电流C.把多用电表的选择开关旋至适当的欧姆挡,进行调零后,用图丙所示电路,开关S保持断开,则可测小灯泡的电阻D.把多用电表的选择开关旋至适当的欧姆挡,进行调零后,用图丁所示电路,会观察到此时欧姆表的示数很大2.为了测量一节干电池的电动势和内阻,某实验小组按如图甲所示的电路图连好实验电路,合上开关,电流表和电压表的读数正常,当将滑动变阻器的滑片由A端向B端逐渐滑动时,发现电流表的示数逐渐增大,而电压表的示数接近1.5V,且几乎不变,直到当滑片滑至临近B端时电压表的示数急剧变化,这种情况很难读出电压数值和分布均匀的几组不同的电流值、电压值,出现上述情况的原因是。改进方法是。改进后,测出几组电流、电压的数值,并画出如图乙所示的图象,由图象可知,这个电池的电动势为E=V,内阻r=Ω。3.指针式多用电表是实验室中常用的测量仪器。(1)如图1所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关,通过操作开关,接线柱B可以分别与触点1、2、3接通,从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表,下列说法正确的是。(选填选项前面的字母)A.当S接触点1时,多用电表处于测量电流的挡位,其中接线柱B接的是黑表笔B.当S接触点2时,多用电表处于测量电压的挡位,其中接线柱B接的是黑表笔C.当S接触点2时,多用电表处于测量电阻的挡位,其中接线柱B接的是黑表笔D.当S接触点3时,多用电表处于测量电压的挡位,其中接线柱B接的是红表笔(2)用实验室的多用电表进行某次测量时,指针在表盘的位置如图2所示。A.若所选挡位为直流50mA挡,则示数为mA。B.若所选挡位为电阻×10Ω挡,则示数为Ω。(3)用表盘为图2所示的多用电表正确测量了一个约15Ω的电阻后,需要继续测量一个阻值约2kΩ的电阻。在用红、黑表笔接触这个电阻两端之前,请选择以下必需的步骤,并按操作顺序逐一写出步骤的序号:。A.将红表笔和黑表笔接触B.把选择开关旋转到“×100”位置C.把选择开关旋转到“×1k”位置D.调节欧姆调零旋钮使表针指向欧姆零点4.如图所示,是一个多量程多用电表的简化电路图。测电流和测电压时各有两个量程,还有两个挡位用来测电阻。某实验小组利用图1所示电路,测量电压表内阻,则开关S应该连接(选填“1、2、3、4、5、6”)挡,表笔B是(选填“红”或“黑”)表笔,B应该与图2中(选填“C”或“D”)接线柱相连接,测量时发现多用电表偏角过小,则要调(选填“高”或“低”)倍率。若用“×100”倍率的欧姆挡,多用电表读数如图3所示,读数为kΩ。5.某科技小组的同学通过查找资料动手制作了一个电池。(1)甲同学选用图1所示的电路图测量该电池的电动势和内阻。在他测量与计算无误的情况下,所得到的电源电动势E的测量值比真实值小。E的测量值比真实值小的原因可能是(填选项前的字母)造成的。A.电压表的分流B.电流表的分压(2)乙同学选用图2所示的电路图测量该电池的电动势和内阻,其中定值电阻的阻值为R0,根据实验电路图连接好电路,闭合开关S,逐次改变电阻箱接入电路中电阻的阻值R,读出与R对应的电压表的示数U,并作记录。根据多组实验数据绘出如图3所示的图象,若已知图线的斜率为k,纵轴截距为b,则这个实验中所测电池电动势的测量值E=,内阻的测量值r=。6.某研究性学习小组欲测定一块电池的电动势E和内电阻r。(1)用多用电表粗略测定该电池电动势E。在操作无误的情况下,多用电表表盘示数如图甲,该电池电动势E大小为V。(2)用电压表V、电阻箱R、R0=40Ω的定值电阻、开关S、若干导线和该电池组成如图乙所示的电路,精确测定该电池电动势E和内阻r。闭合开关S,调整电阻箱阻值R,读出电压表V相应示数U。该学习小组测出多组R、U数据,计算出相应的的值,用描点作图法作出了图线如图丙,从图线中可知电源电动势E=V;电源内阻r=Ω。丙7.如图所示,一只黑箱有A、B、C三个接线柱,已知黑箱内的电器元件只有两个,某同学利用多用电表电压挡测量,各接线柱间电压均为零,利用...
