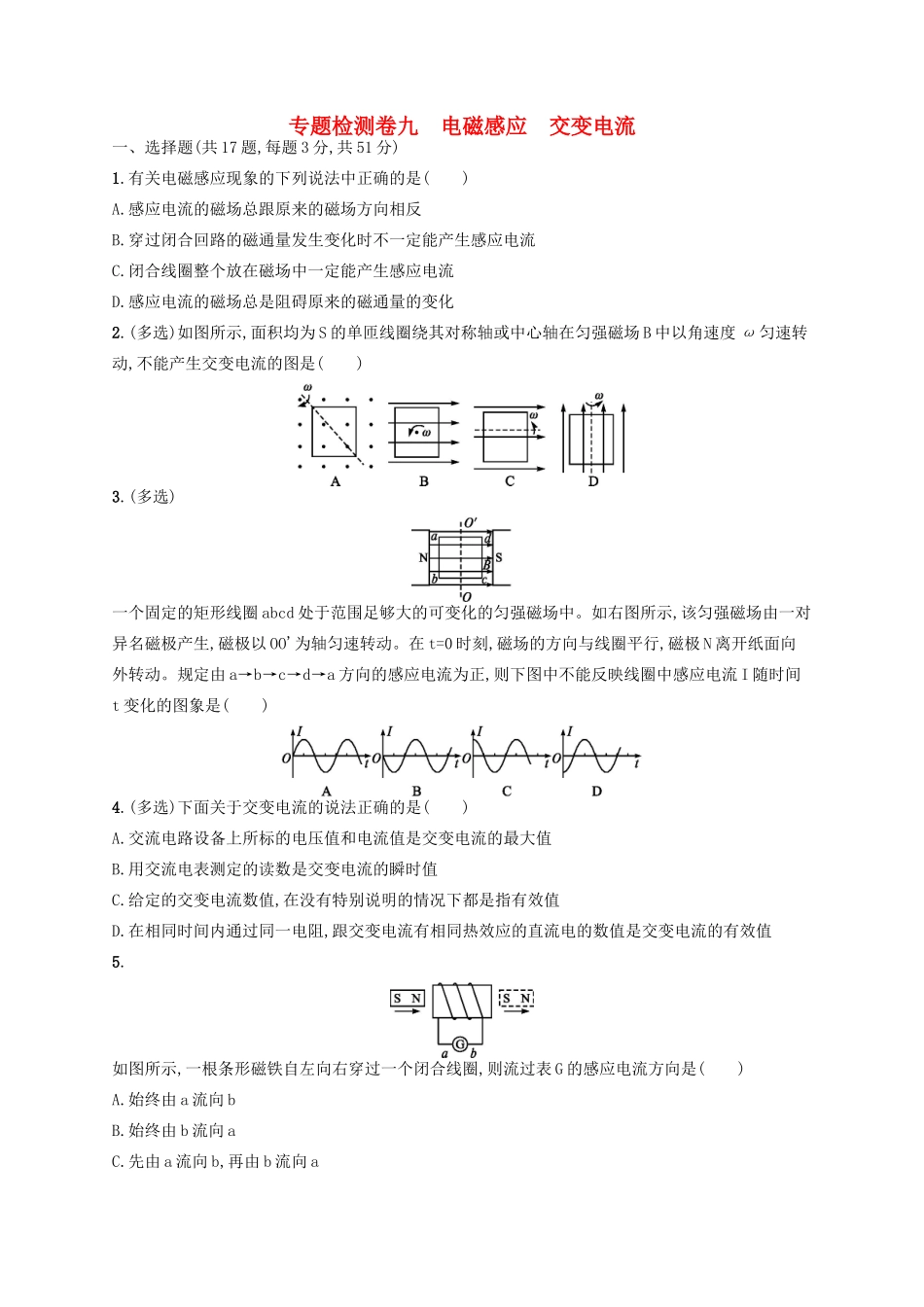

专题检测卷九电磁感应交变电流一、选择题(共17题,每题3分,共51分)1.有关电磁感应现象的下列说法中正确的是()A.感应电流的磁场总跟原来的磁场方向相反B.穿过闭合回路的磁通量发生变化时不一定能产生感应电流C.闭合线圈整个放在磁场中一定能产生感应电流D.感应电流的磁场总是阻碍原来的磁通量的变化2.(多选)如图所示,面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动,不能产生交变电流的图是()3.(多选)一个固定的矩形线圈abcd处于范围足够大的可变化的匀强磁场中。如右图所示,该匀强磁场由一对异名磁极产生,磁极以OO'为轴匀速转动。在t=0时刻,磁场的方向与线圈平行,磁极N离开纸面向外转动。规定由a→b→c→d→a方向的感应电流为正,则下图中不能反映线圈中感应电流I随时间t变化的图象是()4.(多选)下面关于交变电流的说法正确的是()A.交流电路设备上所标的电压值和电流值是交变电流的最大值B.用交流电表测定的读数是交变电流的瞬时值C.给定的交变电流数值,在没有特别说明的情况下都是指有效值D.在相同时间内通过同一电阻,跟交变电流有相同热效应的直流电的数值是交变电流的有效值5.如图所示,一根条形磁铁自左向右穿过一个闭合线圈,则流过表G的感应电流方向是()A.始终由a流向bB.始终由b流向aC.先由a流向b,再由b流向aD.先由b流向a,再由a流向b6.(多选)电阻R、电容C与一个线圈连成闭合回路,条形磁铁静止在线圈的正上方,N极朝下,如图所示,现使磁铁开始自由下落,在N极接近线圈上端的过程中,流过R的电流方向和电容器极板的带电情况是()A.上极板带正电B.下极板带正电C.从a到bD.从b到a7.如图甲所示,已知螺线管(电阻不计)的匝数n=6,截面积S=10cm2,线圈与R=12Ω的电阻连接,水平向右且均匀分布的磁场穿过螺线管,磁场与线圈平面垂直,磁感应强度大小B随时间t变化的关系如图乙所示,规定感应电流i从a经过R到b的方向为正方向。忽略线圈的自感影响,下列i-t关系图中正确的是()8.(2017~2018学年诸暨牌头中学高二)为清除高压电线上的凌冰,有人设计了这样的融冰思路:利用电流的热效应除冰。若在正常供电时,高压线上送电电压为U,电流为I,热损耗功率为ΔP;除冰时,输电线上的热耗功率需变为9ΔP,则除冰时(认为输电功率和输电线电阻不变)()A.输电电流为3IB.输电电流为9IC.输电电压为3UD.输电电压为9U9.(多选)在磁感应强度为B的匀强磁场中,一个面积为S的矩形线圈匀速转动时所产生的交流电动势随时间变化的波形如图所示,线圈与一阻值R=9Ω的电阻串联在一起,线圈的电阻为1Ω,则()A.通过电阻R的电流瞬时值表达式为i=10sin100πt(A)B.电阻R两端的电压有效值为90VC.图中t=1×10-2s时,线圈平面与磁场平行D.1s内电阻R上产生的热量为450J10.将直流电源、开关S、电感线圈L(自感系数较大)和灯泡A连接成如图所示的电路,开始时开关S断开,下列说法正确的是()A.闭合开关S时,灯泡立即变亮B.开关S闭合一段时间后再断开,灯泡逐渐熄灭C.开关S闭合一段时间后再断开的瞬间,a点电势高于b点电势D.开关S闭合一段时间后再断开的瞬间,b点电势高于a点电势11.如图所示,理想变压器原、副线圈的匝数比为10∶1,电压表和电流表均为理想电表,R为副线圈的负载电阻。现在原线圈a、b两端加上交变电压u,其随时间变化的规律u=220sin100πtV,则()A.副线圈中产生的交变电流频率为100HzB.电压表的示数22VC.若电流表示数为0.1A,则原线圈中的电流为1AD.若电流表示数为0.1A,则1min内电阻R上产生的焦耳热为132J12.如图所示的电路图中,变压器是理想变压器,原线圈匝数n1=600匝,装有熔断电流为0.5A的保险丝,副线圈的匝数n2=120匝。要使整个电路正常工作,当原线圈接在180V的交流电源上时,副线圈()A.可接耐压值为36V的电容器B.可接“36V40W”的安全灯两盏C.可接电阻为14Ω的电烙铁D.可串联量程为0.6A的电流表测量其电路的总电流13.如图甲所示,电阻不计且间距为L=1m的光滑平行金属导轨竖直放置,上端连接阻值为R=1Ω的电阻,虚线OO'下方有垂直于导轨平面的匀强磁场。现将质量为m=0.3kg、电阻Rab=1Ω的金属杆ab从OO'上方某处以一定初速释放,下落过程中与导轨保持良好接触且始终水平。在金属杆ab下落0.3m的过程中,其加速度a与下落距离h的关系图象如...
