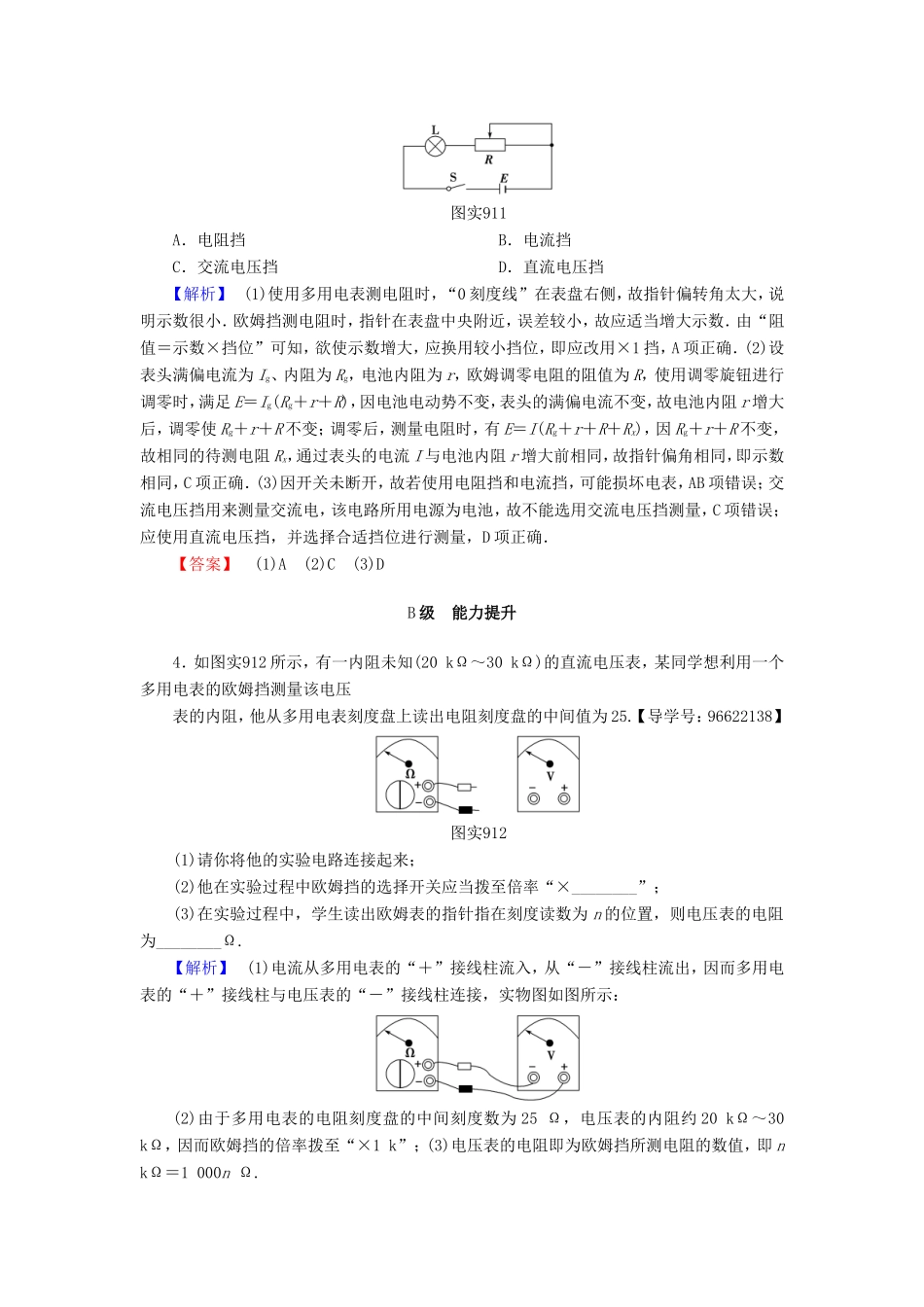

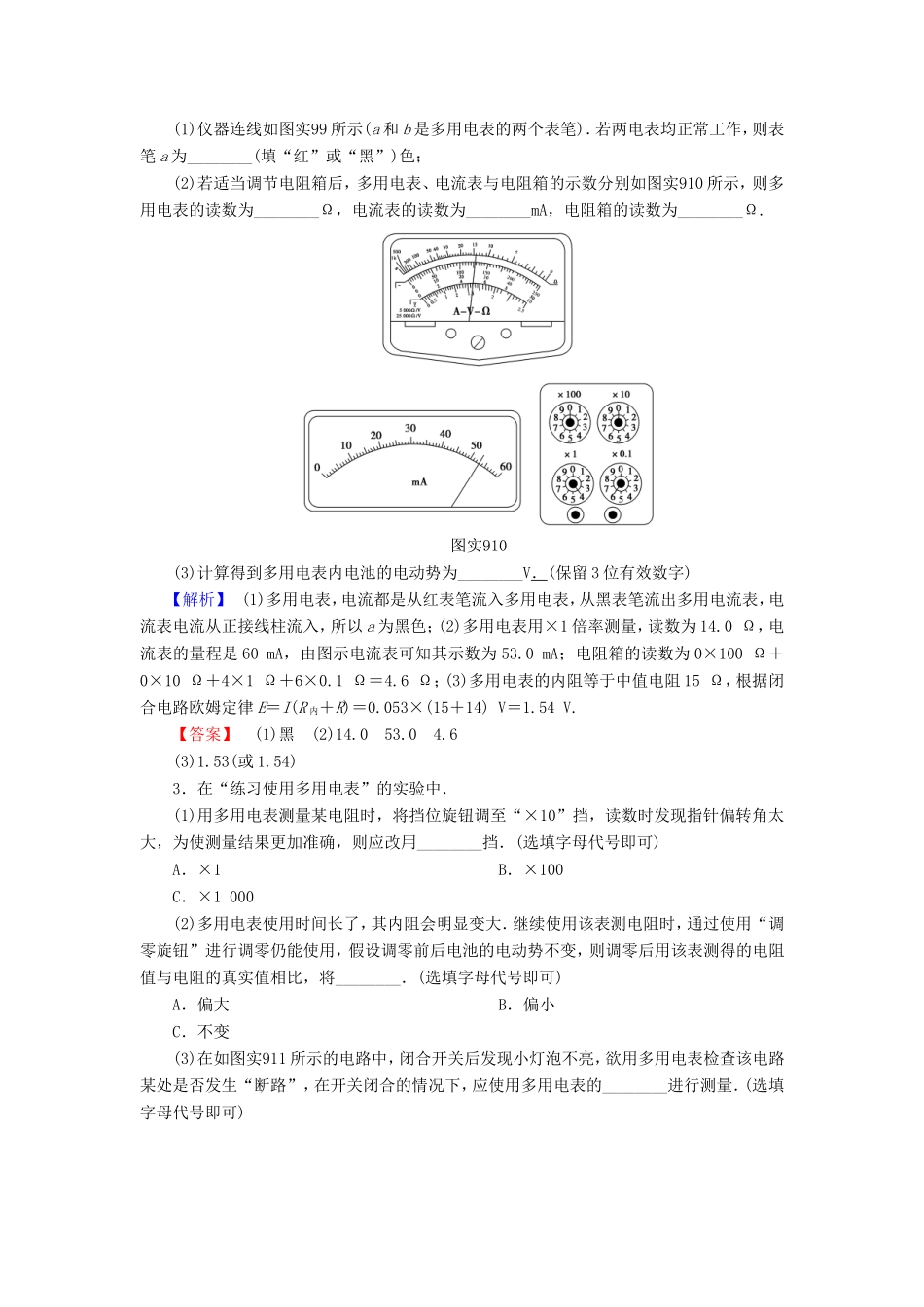

实验9练习使用多用电表A级基础训练1．(2016·上海高考)在“用多用表测电阻、电流和电压”的实验中(1)(多选)用多用表测电流或电阻的过程中()A．在测量电阻时，更换倍率后必须重新进行调零B．在测量电流时，更换量程后必须重新进行调零C．在测量未知电阻时，必须先选择倍率最大挡进行试测D．在测量未知电流时，必须先选择电流最大量程进行试测(2)测量时多用表指针指在如图实98所示位置．若选择开关处于“10V”挡，其读数为________V；若选择开关处于“×10”挡，其读数为________200Ω(选填“大于”“等于”或“小于”)．图实98【解析】(1)多用电表测量电阻时，更换倍率后都必须重新进行欧姆调零，选项A正确；测量电流前需要进行机械调零，更换量程时不需要进行再次调零，选项B错误；在测量未知电阻时，必须先用电压表测试电阻内是否带有电源，再大致估计电阻大小选择大致倍率，故选项C错误；在测量未知电流时，必须选择电流最大量程进行试测，避免电表烧坏，故选项D正确．(2)若选择开关处于“10V”挡，则电表的最小刻度为0.2V，此时读数为5.4V；若选择开关处于“×10”挡，欧姆表的中央刻度为15，此时指针指示未知但小于15，所以读数应该小于150Ω，故小于200Ω.【答案】(1)AD(2)5∶4小于2．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：【导学号：96622137】图实99(1)仪器连线如图实99所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色；(2)若适当调节电阻箱后，多用电表、电流表与电阻箱的示数分别如图实910所示，则多用电表的读数为________Ω，电流表的读数为________mA，电阻箱的读数为________Ω.图实910(3)计算得到多用电表内电池的电动势为________V．(保留3位有效数字)【解析】(1)多用电表，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表，电流表电流从正接线柱流入，所以a为黑色；(2)多用电表用×1倍率测量，读数为14.0Ω，电流表的量程是60mA，由图示电流表可知其示数为53.0mA；电阻箱的读数为0×100Ω＋0×10Ω＋4×1Ω＋6×0.1Ω＝4.6Ω；(3)多用电表的内阻等于中值电阻15Ω，根据闭合电路欧姆定律E＝I(R内＋R)＝0.053×(15＋14)V＝1.54V.【答案】(1)黑(2)14.053.04.6(3)1.53(或1.54)3．在“练习使用多用电表”的实验中．(1)用多用电表测量某电阻时，将挡位旋钮调至“×10”挡，读数时发现指针偏转角太大，为使测量结果更加准确，则应改用________挡．(选填字母代号即可)A．×1B．×100C．×1000(2)多用电表使用时间长了，其内阻会明显变大．继续使用该表测电阻时，通过使用“调零旋钮”进行调零仍能使用，假设调零前后电池的电动势不变，则调零后用该表测得的电阻值与电阻的真实值相比，将________．(选填字母代号即可)A．偏大B．偏小C．不变(3)在如图实911所示的电路中，闭合开关后发现小灯泡不亮，欲用多用电表检查该电路某处是否发生“断路”，在开关闭合的情况下，应使用多用电表的________进行测量．(选填字母代号即可)图实911A．电阻挡B．电流挡C．交流电压挡D．直流电压挡【解析】(1)使用多用电表测电阻时，“0刻度线”在表盘右侧，故指针偏转角太大，说明示数很小．欧姆挡测电阻时，指针在表盘中央附近，误差较小，故应适当增大示数．由“阻值＝示数×挡位”可知，欲使示数增大，应换用较小挡位，即应改用×1挡，A项正确．(2)设表头满偏电流为Ig、内阻为Rg，电池内阻为r，欧姆调零电阻的阻值为R，使用调零旋钮进行调零时，满足E＝Ig(Rg＋r＋R)，因电池电动势不变，表头的满偏电流不变，故电池内阻r增大后，调零使Rg＋r＋R不变；调零后，测量电阻时，有E＝I(Rg＋r＋R＋Rx)，因Rg＋r＋R不变，故相同的待测电阻Rx，通过表头的电流I与电池内阻r增大前相同，故指针偏角相同，即示数相同，C项正确．(3)因开关未断开，故若...
