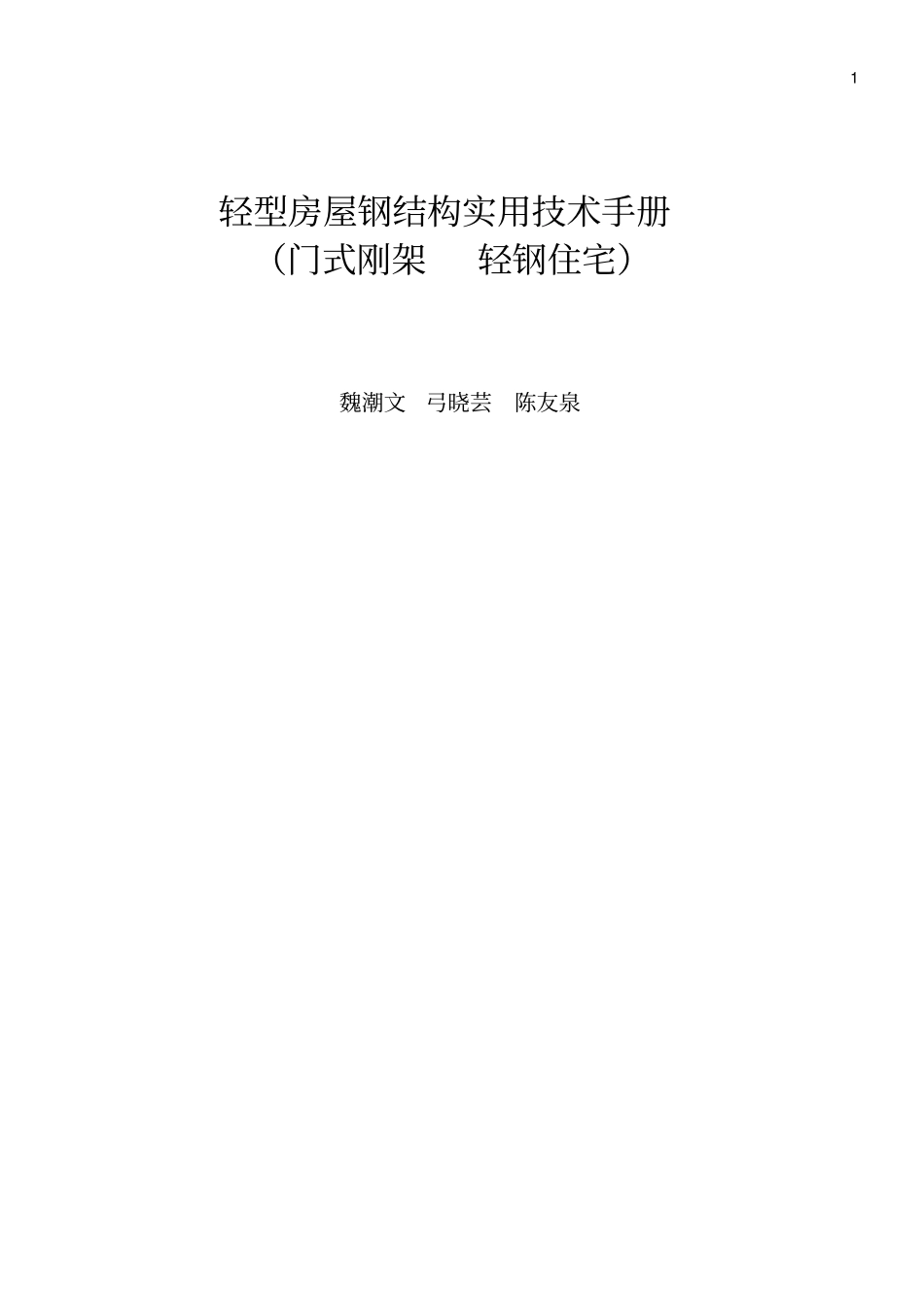

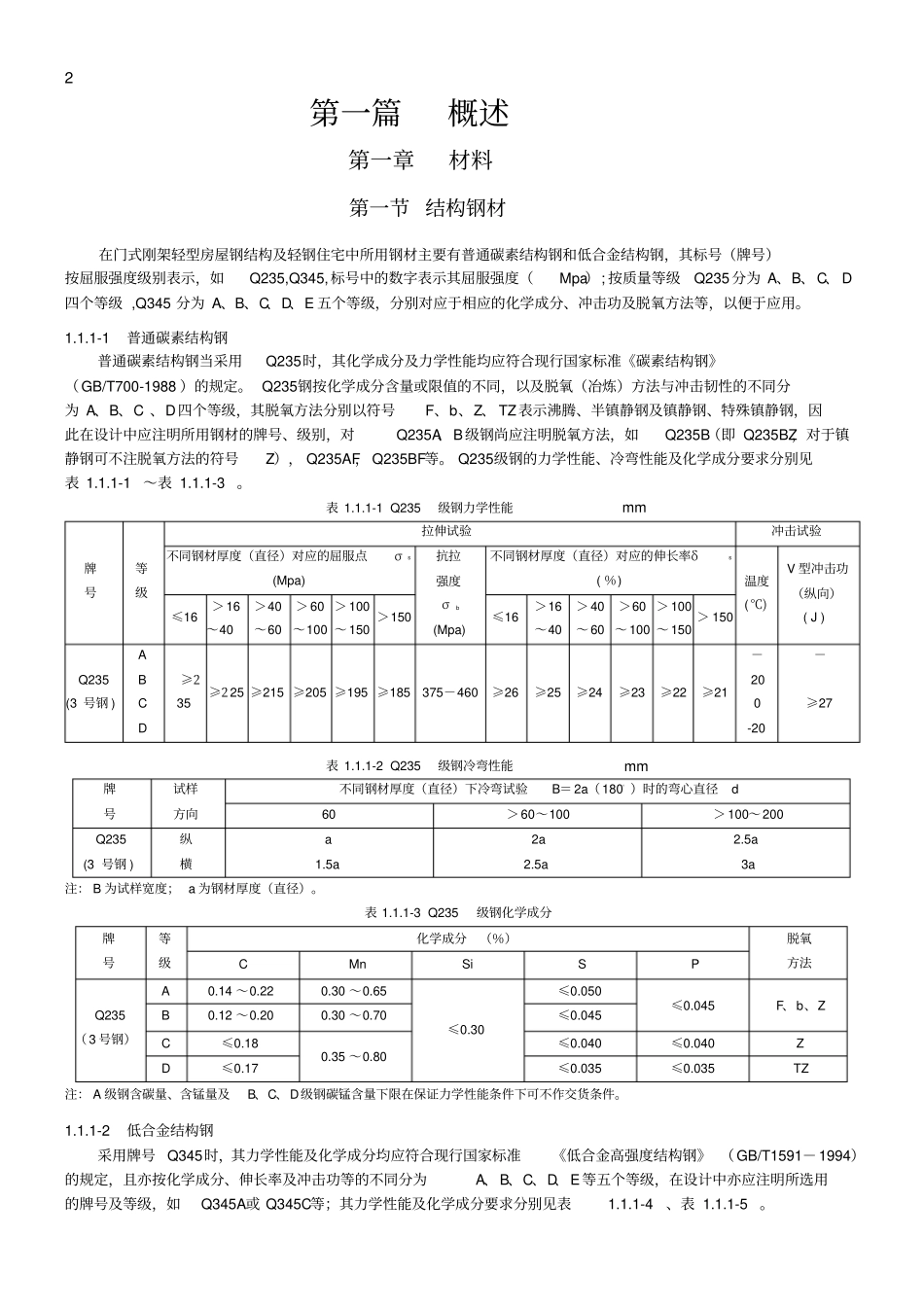

1轻型房屋钢结构实用技术手册(门式刚架轻钢住宅)魏潮文弓晓芸陈友泉2第一篇概述第一章材料第一节结构钢材在门式刚架轻型房屋钢结构及轻钢住宅中所用钢材主要有普通碳素结构钢和低合金结构钢,其标号(牌号)按屈服强度级别表示,如Q235,Q345,标号中的数字表示其屈服强度(Mpa);按质量等级Q235分为A、B、C、D四个等级,Q345分为A、B、C、D、E五个等级,分别对应于相应的化学成分、冲击功及脱氧方法等,以便于应用。1.1.1-1普通碳素结构钢普通碳素结构钢当采用Q235时,其化学成分及力学性能均应符合现行国家标准《碳素结构钢》(GB/T700-1988)的规定。Q235钢按化学成分含量或限值的不同,以及脱氧(冶炼)方法与冲击韧性的不同分为A、B、C、D四个等级,其脱氧方法分别以符号F、b、Z、TZ表示沸腾、半镇静钢及镇静钢、特殊镇静钢,因此在设计中应注明所用钢材的牌号、级别,对Q235A、B级钢尚应注明脱氧方法,如Q235B(即Q235BZ,对于镇静钢可不注脱氧方法的符号Z),Q235AF,Q235BF等。Q235级钢的力学性能、冷弯性能及化学成分要求分别见表1.1.1-1~表1.1.1-3。表1.1.1-1Q235级钢力学性能mm牌号等级拉伸试验冲击试验不同钢材厚度(直径)对应的屈服点σs(Mpa)抗拉强度σb(Mpa)不同钢材厚度(直径)对应的伸长率δs(%)温度(℃)V型冲击功(纵向)(J)≤16>16~40>40~60>60~100>100~150>150≤16>16~40>40~60>60~100>100~150>150Q235(3号钢)ABCD≥235≥225≥215≥205≥195≥185375-460≥26≥25≥24≥23≥22≥21-200-20-≥27表1.1.1-2Q235级钢冷弯性能mm牌号试样方向不同钢材厚度(直径)下冷弯试验B=2a(180。)时的弯心直径d60>60~100>100~200Q235(3号钢)纵横a1.5a2a2.5a2.5a3a注:B为试样宽度;a为钢材厚度(直径)。表1.1.1-3Q235级钢化学成分牌号等级化学成分(%)脱氧方法CMnSiSPQ235(3号钢)A0.14~0.220.30~0.65≤0.30≤0.050≤0.045F、b、ZB0.12~0.200.30~0.70≤0.045C≤0.180.35~0.80≤0.040≤0.040ZD≤0.17≤0.035≤0.035TZ注:A级钢含碳量、含锰量及B、C、D级钢碳锰含量下限在保证力学性能条件下可不作交货条件。1.1.1-2低合金结构钢采用牌号Q345时,其力学性能及化学成分均应符合现行国家标准《低合金高强度结构钢》(GB/T1591-1994)的规定,且亦按化学成分、伸长率及冲击功等的不同分为A、B、C、D、E等五个等级,在设计中亦应注明所选用的牌号及等级,如Q345A或Q345C等;其力学性能及化学成分要求分别见表1.1.1-4、表1.1.1-5。3表1.1.1-4Q345级钢的力学性能mm牌号质量等级不同厚度(直径边长)下的屈服点σs(Mpa)抗拉强度σb(Mpa)伸长率δs(%)冲击功Akv(纵向)(J)不同钢材厚度(直径)下180。弯曲试验时的弯心直径d≤16>16~35>35~50>50~100+20。C0。C-20。C-40。C≤16>16~100Q345(16Mn)ABCDE≥345≥325≥295≥275470~630≥21≥21≥22≥22≥22≥34≥34≥34≥27d=2ad=3a表1.1.1-5Q345级钢的化学成分牌号质量等级化学成分(%)C≤MnSi≤P≤S≤VNbTiAl≥Cr≤Ni≤Q345(16Mn)ABCDE0.200.200.200.180.181.00~1.600.550.0450.0400.0350.0300.0250.0450.0400.0350.0300.0250.02~0.150.015~0.060~0.02~0.20~~0.0150.0150.0151.1.1-3钢材选用1.为保证承重结构的承载能力和防止在一定条件下出现脆性破坏,应根据结构的重要性、荷载特征、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑,选用合适的钢材牌号和材性。承重结构的钢材宜采用Q235钢、Q345钢,其质量应分别符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。当采用其他牌号的钢材时,应符合相应有关标准的规定和要求。下列情况的承重结构和构件不应采用Q235沸腾钢:1)焊接结构(1)直接承受动力荷载或振动荷载且需要验算疲劳的结构。(2)工作温度低于-20℃时的直接承受动力荷载或振动荷载但可不验算疲劳的结构以及承受静力荷载的受弯及受拉的重要承重结构。(3)工作温度等于或低于-30℃的所有承重结构。2)非焊接结构。工作温度等于或低于-20℃的直接承受动力荷载且需要验算疲劳的结构。因沸腾钢脱氧不充分...
