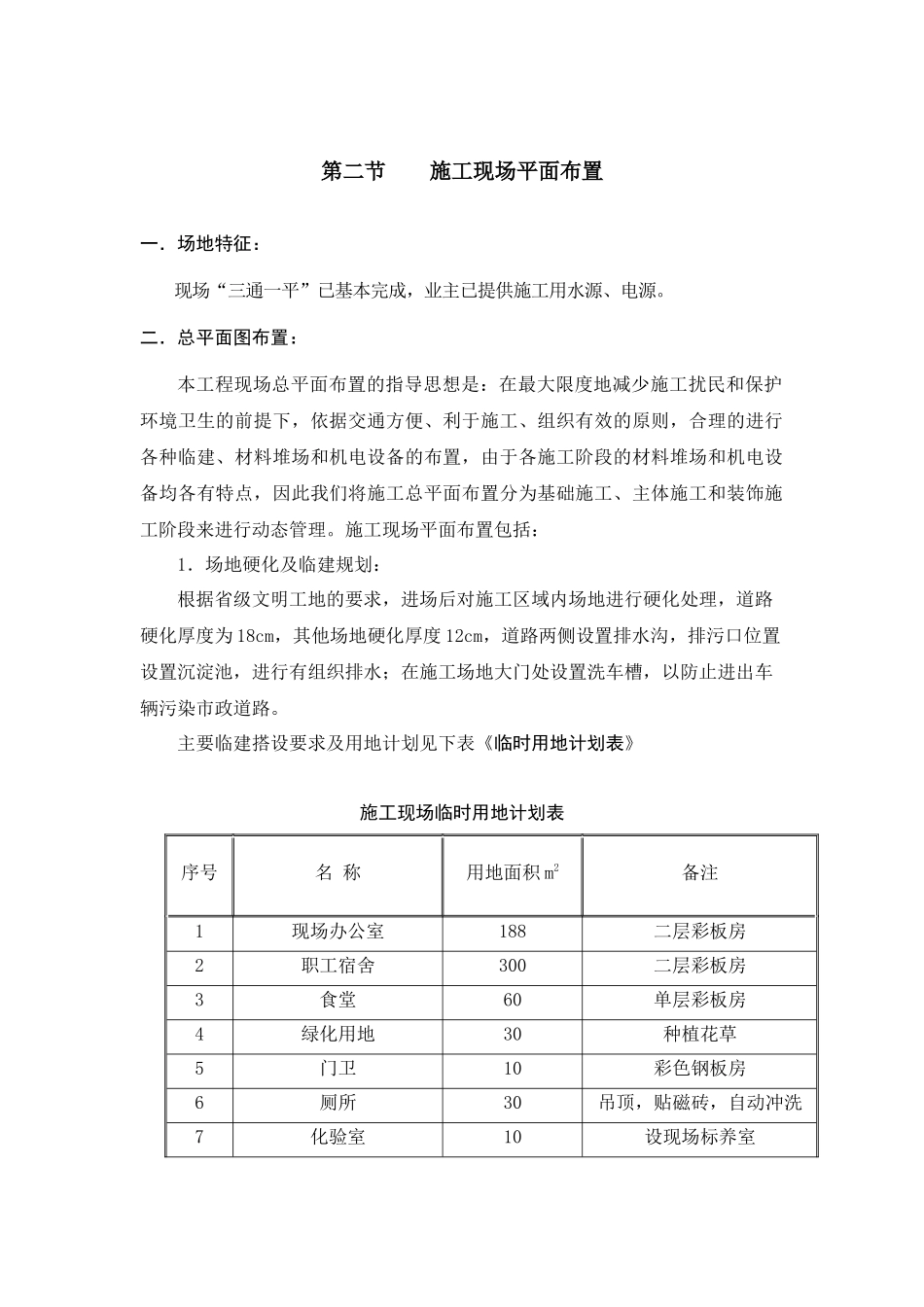

第二节施工现场平面布置一．场地特征：现场“三通一平”已基本完成，业主已提供施工用水源、电源。二．总平面图布置：本工程现场总平面布置的指导思想是：在最大限度地减少施工扰民和保护环境卫生的前提下，依据交通方便、利于施工、组织有效的原则，合理的进行各种临建、材料堆场和机电设备的布置，由于各施工阶段的材料堆场和机电设备均各有特点，因此我们将施工总平面布置分为基础施工、主体施工和装饰施工阶段来进行动态管理。施工现场平面布置包括：1．场地硬化及临建规划：根据省级文明工地的要求，进场后对施工区域内场地进行硬化处理，道路硬化厚度为18cm，其他场地硬化厚度12cm，道路两侧设置排水沟，排污口位置设置沉淀池，进行有组织排水；在施工场地大门处设置洗车槽，以防止进出车辆污染市政道路。主要临建搭设要求及用地计划见下表《临时用地计划表》施工现场临时用地计划表序号名称用地面积m2备注1现场办公室188二层彩板房2职工宿舍300二层彩板房3食堂60单层彩板房4绿化用地30种植花草5门卫10彩色钢板房6厕所30吊顶，贴磁砖，自动冲洗7化验室10设现场标养室8材料仓库409钢筋加工场80定型轻钢结构10钢筋堆场5011木工加工场3012木材堆场2013砂堆场1014砌体堆场4015周转材料堆场50主要为钢管、跳板等堆场16模板堆场50木模、定型钢模17现场硬化道路38018其他硬化场地3002．基础施工阶段总平面布置：⑴满足桩基础、土方、基础结构施工的需要，现场配置办公用房、卫生间、库房，基坑顶部四周硬化，综合考虑现场排水设施等。⑵配备塔吊、砼输送泵等大型施工机械设备，满足钢筋、砼、模板施工需要，塔吊在基础施工前进场安装。⑶钢筋车间、木工车间、现场临时道路在桩基及土方工程完成后进行施工布置。具体详见后附图：《基础施工阶段施工平面布置图》。3．主体施工阶段总平面布置：⑴满足±0.000以上主楼结构施工的需要，综合考虑设置各类库房、办公用房和铁件加工区等各类生产用房。⑵施工电梯在主楼施工至第八层时安装，作为主楼砌体施工和人员上下的主要运输设备。⑶现场道路按要求做成环形通道，其他部位按文明工地要求全部硬化。具体详见后附图：《主体施工阶段施工平面布置图》。4．装饰施工阶段的总平面布置：本阶段施工总平面布置的主要任务是：满足安装、装饰施工的需要，在前一阶段总平面布置的基础上进行动态调整。主楼封顶后，塔吊即可拆除；施工电梯作为安装与装修施工的主要垂直运输工具，原土建材料堆场改为装修材料堆场，现场增设砂浆搅拌机；安装与装修分层交叉施工，材料分区分层堆放。具体详见后附图：《装饰施工阶段施工平面布置图》。第三节临时水电方案一．临时供水方案：本工程采用商品混凝土，现场供水主要是满足混凝土浇筑后的泵管清洗、模板清洗、混凝土养护、设备清洗、冷却等生产用水和消防用水需要；高峰期用水量约为800L/min，施工用水在混凝土输送泵、厕所、门卫、标养室等处设置水龙头。1．水源：根据现场情况，采用城市管网供水。总水源为Φ100的市政供水干线。2．干管布置：现场供水干管采用Φ50钢塑复合管，绕建筑物及临建旁布置；横跨场内临时道路时筑沟槽埋地，其余采用裸铺。连接形式为丝接管路，转弯处采用专用弯头连接，阀门处采用法兰连接。3．现场办公区、木工车间和现场厕所等临建处设置供水点，其余地方视情况间距布置供水点。支管采用Φ32PPR给水管，在干管上接闸阀、短管至各供水点；另外在楼内的标准层每四层的同一轴线位置的住户卫生间设置一个临时用的冲便器（以方便职工使用），下水采用标准的Φ100UPVC管。4．楼层供水：现场设置加压供水系统，由一台加压水泵及管道组成。加压供水管道采用Φ50钢管沿楼层住户卫生间管道预留洞引至各楼层，每层楼设置一个供水点。楼层供水管路采用钢管，长度为楼层高度，上面焊接Φ20短丝，接Φ20闸阀作为供水点。5．消防用水：在施工现场周边设置临时消防栓，楼层每两层设置一个消防栓，采用专门管路供水。同时，消防管路与楼层供水系统连接，以提供高层消防用水，保证安全生产。二．临时用电方案：（一）、现场施工设备机具1.加工车间动力设备机具：电焊机3台单台容量42KVA电压380V对...
