新天村二期施工组织设计概述VIP免费

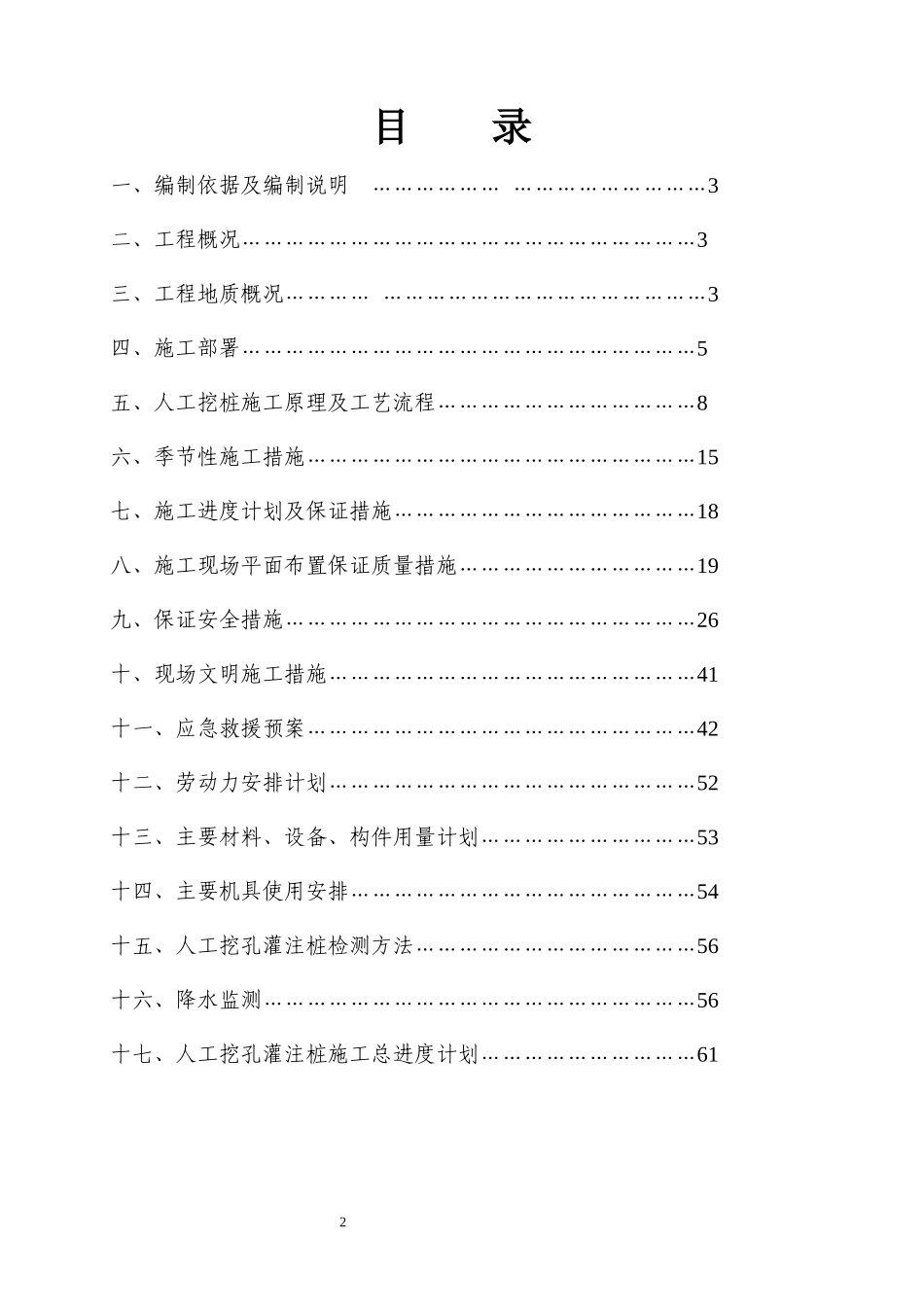

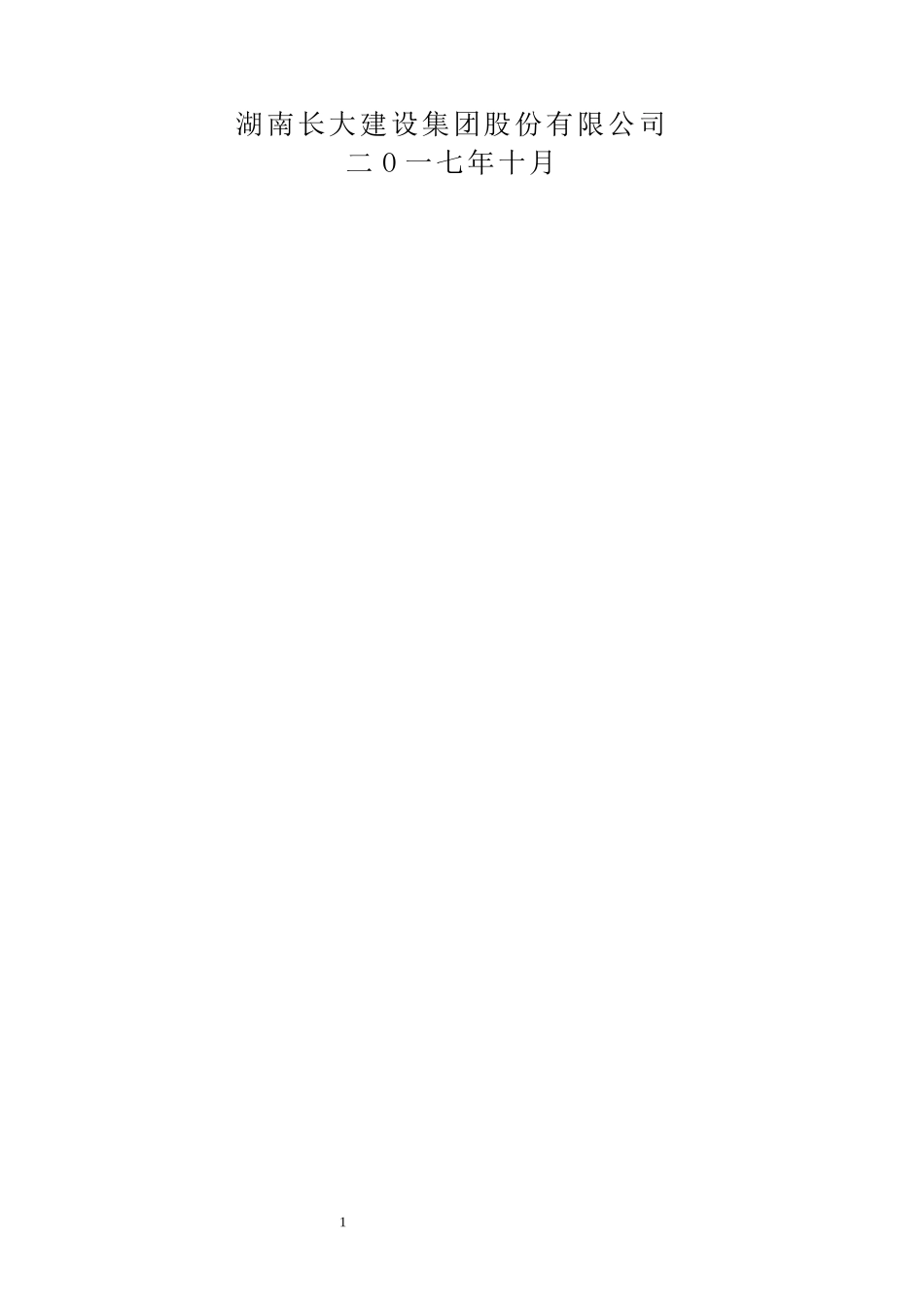

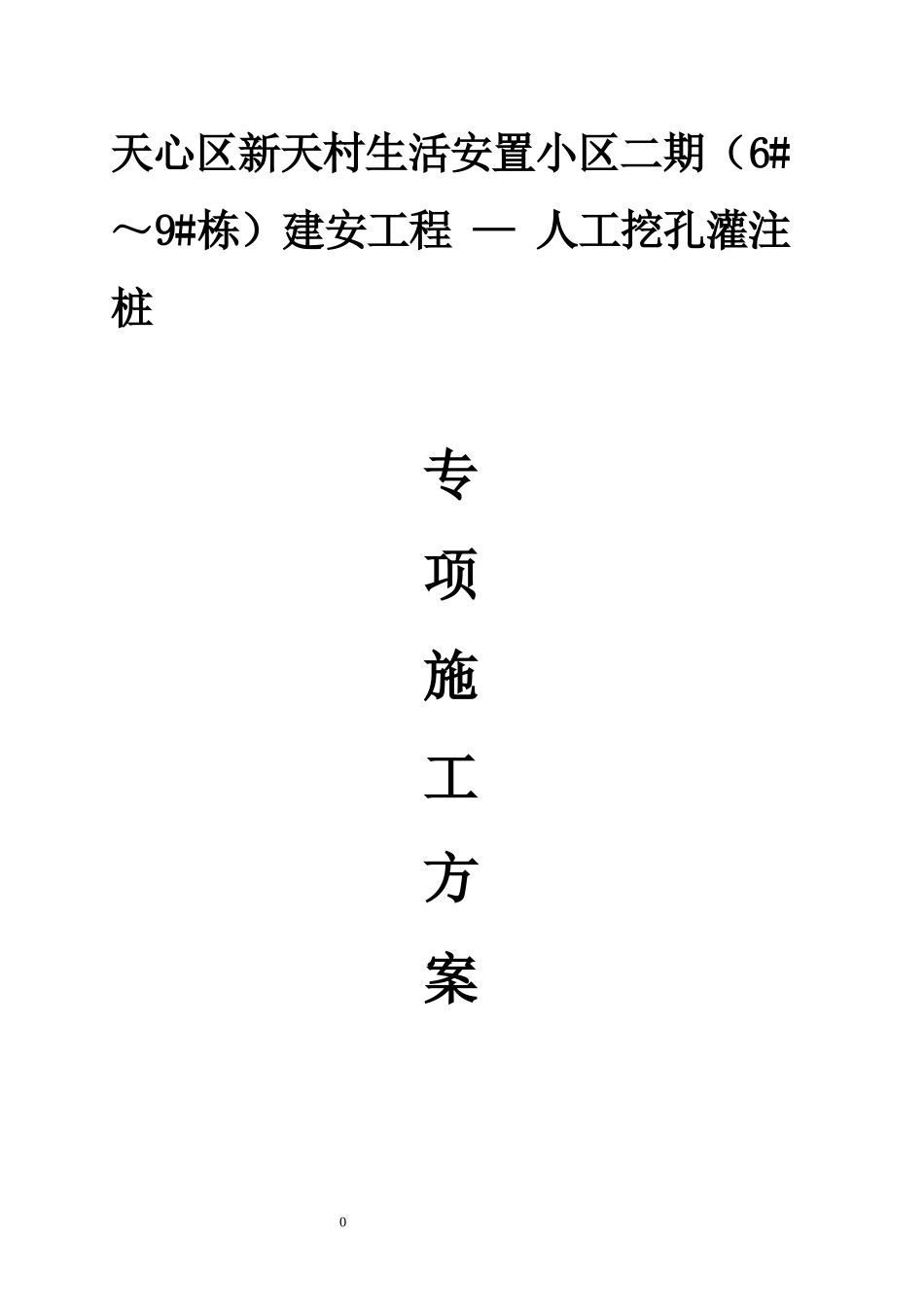

0天心区新天村生活安置小区二期（6#～9#栋）建安工程—人工挖孔灌注桩专项施工方案10湖南长大建设集团股份有限公司二O一七年十月21目录一、编制依据及编制说明………………………………………3二、工程概况………………………………………………………3三、工程地质概况…………………………………………………3四、施工部署………………………………………………………5五、人工挖桩施工原理及工艺流程………………………………8六、季节性施工措施………………………………………………15七、施工进度计划及保证措施……………………………………18八、施工现场平面布置保证质量措施……………………………19九、保证安全措施…………………………………………………26十、现场文明施工措施……………………………………………41十一、应急救援预案………………………………………………42十二、劳动力安排计划……………………………………………52十三、主要材料、设备、构件用量计划…………………………53十四、主要机具使用安排…………………………………………54十五、人工挖孔灌注桩检测方法…………………………………56十六、降水监测……………………………………………………56十七、人工挖孔灌注桩施工总进度计划…………………………6132一、编制依据1、长沙市天心区新开铺街道新天集体资产管理办公室提供的《天心区生活安置小区二期（6#~9#）建安工程桩定位图》及设计图纸；2、由长沙三川岩土工程勘察有限公司提供的工程地质勘察报告；3、【建筑桩基技术规范】《JGJ94-2008》；4、《工业与民用建筑灌注桩基础设计与施工规程》JGJ4-80；5、【建筑地基基础工程施工质量验收规范】《GB50202-2013》；6、【混凝土结构工程施工质量验收规范】《GB50204-2015》；7、【钢筋焊接与验收规程】《JGJ18-2012》；8、【建筑工程施工质量验收统一标准】《GB50300-2013》；9、用电安全规程；《JGJ46-2005》10、天心区生活安置小区二期（6#~9#）建安工程桩基施工图的《施工合同》；11、施工现场实地踏勘情况。二、工程概况本工程由长沙市天心区新开铺街道办事处新天村村民委员会开发，湖南长大建设集团股份有限公司承包施工桩基工程，湖南省华誉建设工程管理有限责任公司监理、湖南省宏艺建筑设计有限公司设计，长沙三川岩土工程勘察有限公司勘察，新建工程建筑场地位于长沙市新开铺鸡公嘴新天村安置小区内。结合本地段的工程地质条件，设计采用人工挖孔灌注桩组织施工，人工挖孔桩桩径Φ900至Φ2000，桩身砼强度等级为C30，持力层为中风化泥质粉砂砂岩，极限端阻力标准值为8000KPa；桩端伸入持力层深度不小于H1（含扩大头尺寸），桩长应大于6米且不小于3倍扩大头尺寸3D，根据地质勘察报告及现场实际情况，部分人工挖孔灌注桩桩长可能超过16米，本工程共计470根桩。三、工程地质概况场地原始地貌单元属湘江冲积阶地，原为山地、菜地，东北角原有43一水塘，已经人工平整，除西北角地势较低外，场地其它地段现场地地势较高，场地较平坦。局部地段分布有民宅，现均已拆除。根据钻探揭露，场地内埋藏的地层主要有人工填土层、第四系冲洪积层、第四系残层、第三系泥质粉砂岩（强风化泥质粉砂岩、中风化泥质粉砂岩）。各地层的野外特征自上而下依次描述如下：1、人工填土（Qml）①：褐红、褐黄色，主要由粘性土混10～25%砾砂组成，局部地段夹砼块、块石，东北角地段下部为褐黑色，呈软塑状。系新近堆填，结构疏松不均，均尚未完成自重固结，除钻孔31、35、52号未见外，其它钻孔均遇见该层，层厚0.40～6.90m。2、第四系冲洪积（Qa1+d1）粉质粘土②：褐红、褐黄、灰白色，可见黑色斑点，略含铁锰质结核，下部含20~30%的石英质卵石，卵石粒径多在2~6cm，亚圆形。干强度及韧性中等，光泽反应稍有光滑，摇振无反应，呈稍湿，硬塑状态。见于钻孔1~13、15、17~20、23~26、52号，层厚1.10~8.20m。3、第四系残层（Qel）粉质粘土③：褐红色、由泥质粉砂岩风化而成，岩石矿物已风化成土状，局部地段含10~30%的中粗砂，局部下部夹强风化碎块，原岩结构难辩，干强度及韧性中等，光泽反应稍有光滑，摇...
