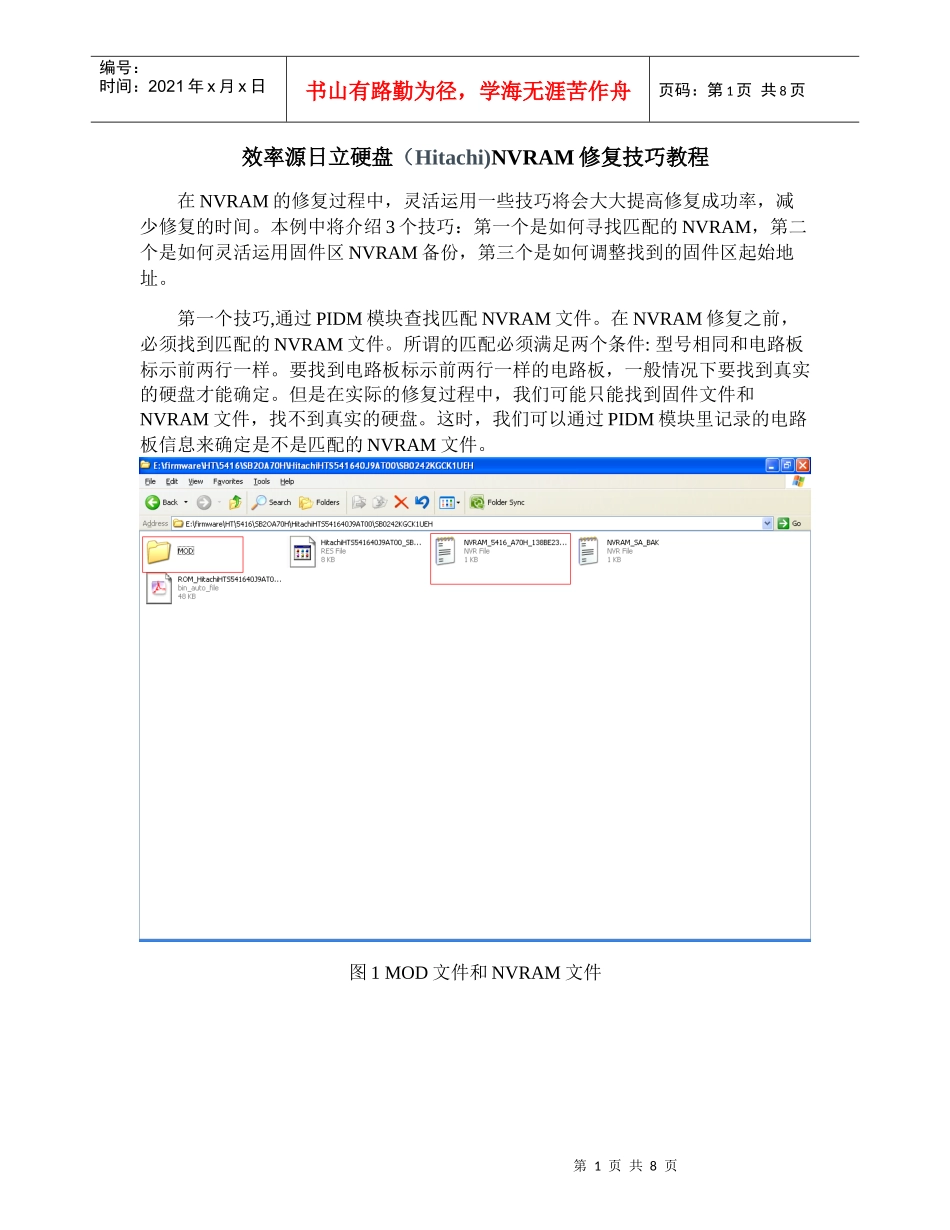

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页效率源日立硬盘（Hitachi)NVRAM修复技巧教程在NVRAM的修复过程中，灵活运用一些技巧将会大大提高修复成功率，减少修复的时间。本例中将介绍3个技巧：第一个是如何寻找匹配的NVRAM，第二个是如何灵活运用固件区NVRAM备份，第三个是如何调整找到的固件区起始地址。第一个技巧,通过PIDM模块查找匹配NVRAM文件。在NVRAM修复之前，必须找到匹配的NVRAM文件。所谓的匹配必须满足两个条件:型号相同和电路板标示前两行一样。要找到电路板标示前两行一样的电路板，一般情况下要找到真实的硬盘才能确定。但是在实际的修复过程中，我们可能只能找到固件文件和NVRAM文件，找不到真实的硬盘。这时，我们可以通过PIDM模块里记录的电路板信息来确定是不是匹配的NVRAM文件。图1MOD文件和NVRAM文件第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页图2电路板标示符从上图可知，该NVRAM文件备份于标示符为“0A50458DA1554730Mdr730H3GK”电路板。如果坏盘电路板标示符前两行和这个一样，就可以用这个NVRAM文件来做匹配修复。注意：必须确保固件和NVRAM文件从同一个硬盘备份。第二个技巧，有时查找到的地址会有偏差，需要做一些修正。在完成了固件区起始地址匹配以后，程序会提示“Ok”，并把找到的地址写入NVRAM。这时，断电开电，再从第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页硬盘装入，硬盘就可以被识别了。但是，有时候我们发现，虽然程序提示完成查找，但从硬盘装入仍然无法识别到参数。这种情况经过研究认为是因为盘片磁密太高，磁头读写的时候会有些偏差。因而程序查找到的有可能不是真正的地址，可能有一两个磁道的偏差。这时，需要将程序找到的地址减一或者是加一，写到NVRAM里，再开电断电，硬盘一般就可以被识别了。图3程序查找到“507E”为固件区起始地址第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页图4断电开电，硬盘装入仍然无法识别第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页图5将“507E”减一就是“507D”（也可以加一成为“5E7F”去试），写入NVRAM的时候注意低位在前，高位在后，所以是“7D50”。改完以后再断电开电，硬盘装入。注意：并不是说地址加一位或减一位就一定能改到真实的地址，有时候可能要多加减一两位。但是，不可能有太大的偏差，因为偏差太大这种情况就有可能是磁头已经损坏，那样NVRAM修复是没有意义的。第三个技巧，固件区匹配以后，直接从固件区读取NVRAM备份来回写修复。有些硬盘在固件区里有一份NVRAM的备份，程序提供读取固件区NVRAM备份的功能。（灰化框表示不支持）第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页图3从固件区读取NVRAM备份在NVRAM修复匹配成功了固件区以后，可以读取固件区的NVRAM备份，程序会生成一个“NVRAM_SA_BAK”文件。用该备份来回写NVRAM。这样就不需要再做数据区匹配。第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页图4固件区NVRAM备份第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页图5回写NVRAM_SA_BAK
