新马金谷厂房钢结构施工方案VIP免费

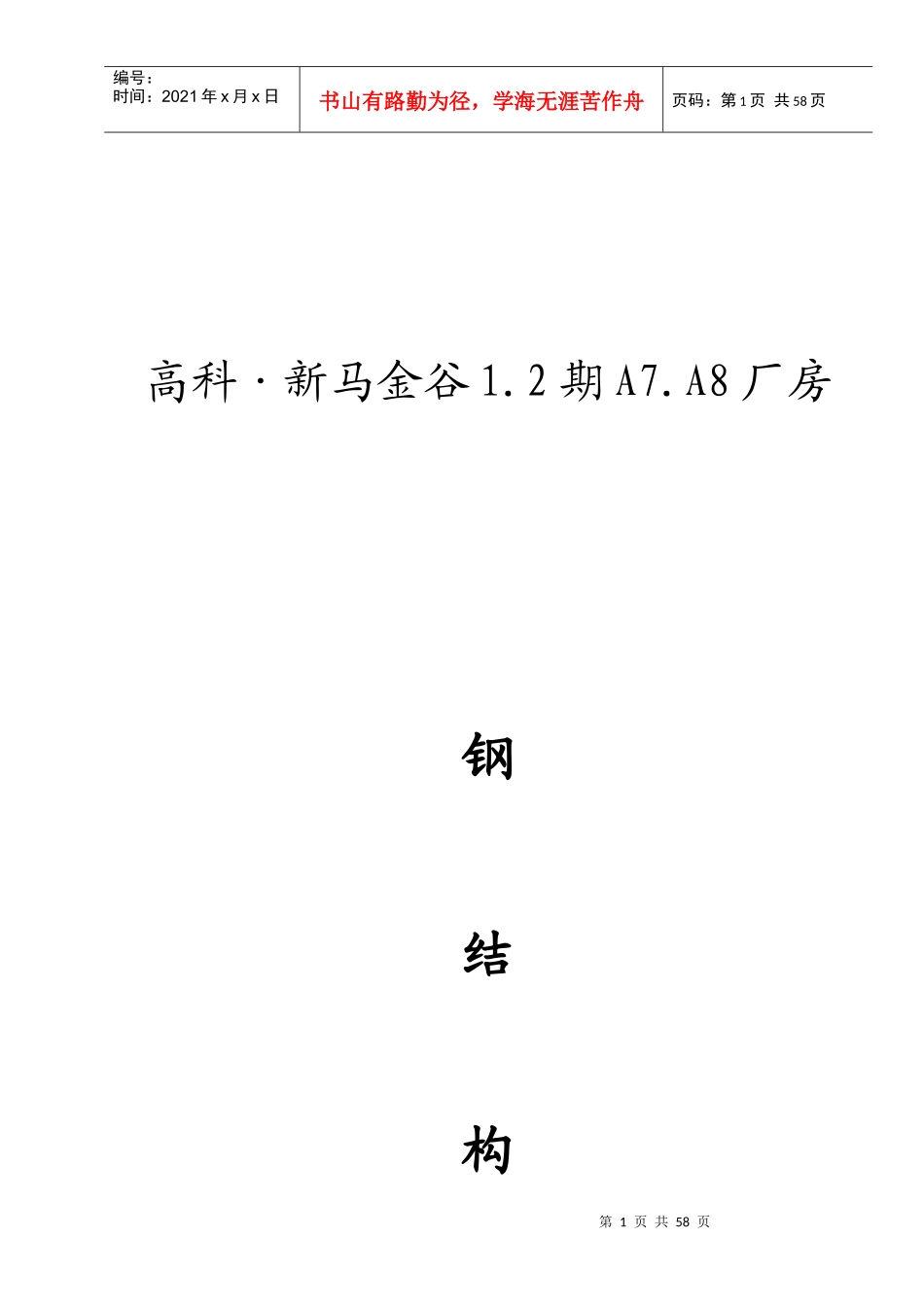

新马金谷厂房钢结构施工方案_第1页
1/58

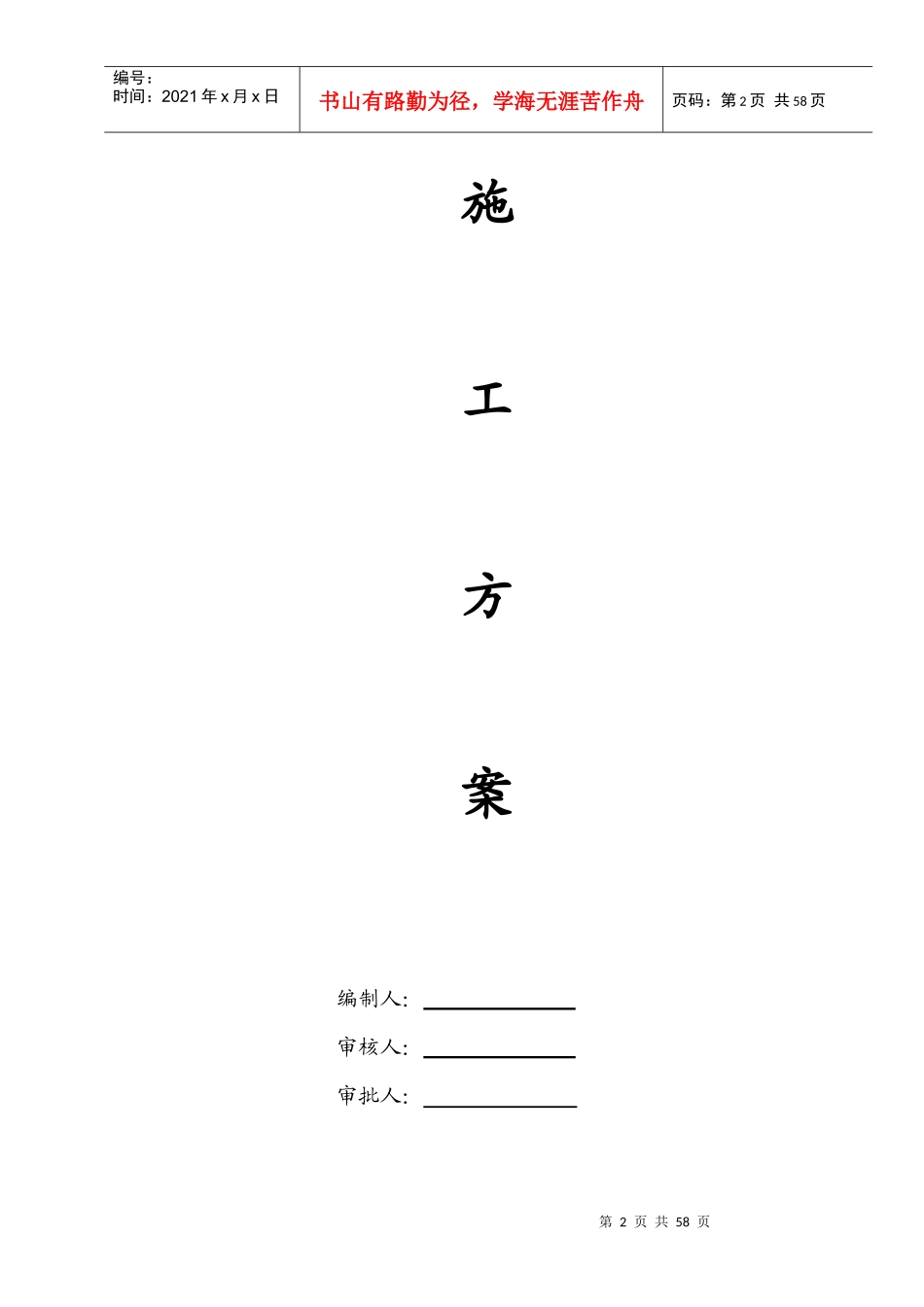

新马金谷厂房钢结构施工方案_第2页
2/58

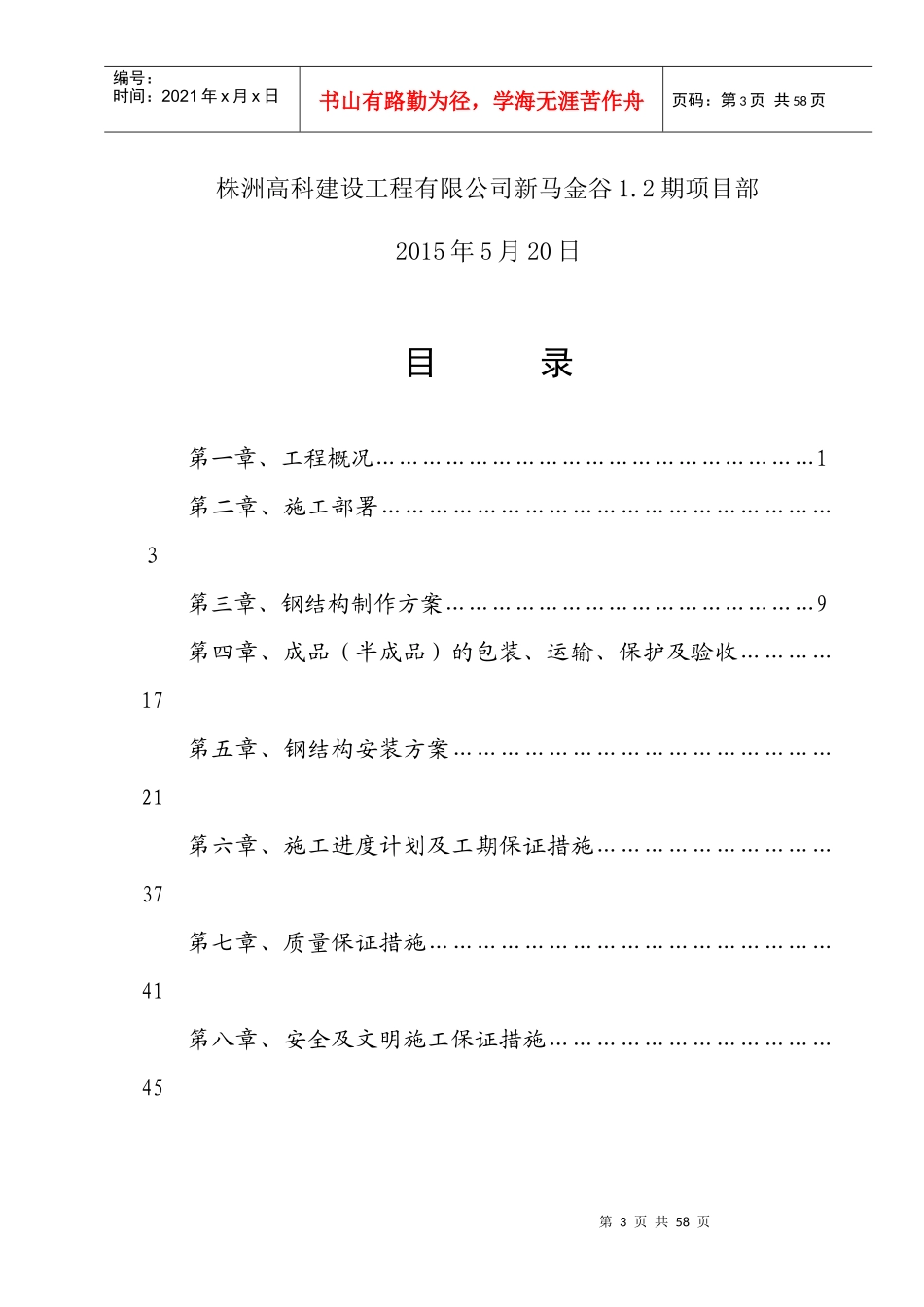

新马金谷厂房钢结构施工方案_第3页
3/58
第1页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共58页高科·新马金谷1.2期A7.A8厂房钢结构第2页共58页第1页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共58页施工方案编制人:审核人:审批人:第3页共58页第2页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共58页株洲高科建设工程有限公司新马金谷1.2期项目部2015年5月20日目录第一章、工程概况…………………………………………………1第二章、施工部署…………………………………………………3第三章、钢结构制作方案…………………………………………9第四章、成品(半成品)的包装、运输、保护及验收…………17第五章、钢结构安装方案…………………………………………21第六章、施工进度计划及工期保证措施…………………………37第七章、质量保证措施……………………………………………41第八章、安全及文明施工保证措施………………………………45第4页共58页第3页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共58页第一章工程概况一、工程概况1.工程名称:高科·新马金谷1.2期A7、A8栋厂房。2.工程地点:株洲市天元区新马业园。3.工程概况:高科·新马金谷1.2期工程A7、A8栋厂房两端砼框架结构,中间部分为轻钢结构,厂房跨度为18米和24米,柱间距为7.5米和9米,厂房檐口高度为10米,均采用H型钢实腹柱,实腹吊车梁,实腹钢架梁。主钢架钢材采用Q345B,其它为Q235B,其中钢柱单根的最大重量为2吨,吊车梁单根1.3吨,钢架梁单根1.1吨,整个钢架由钢柱、吊车梁、钢架梁、系杆、斜撑等采用螺栓连接组成,其中主结构采用10.9S摩擦型高强螺栓,其它均为普通螺栓连接,屋面采用镀锌卷制成的C型钢檩条,各檩条之间采用拉杆、隅撑连接,屋面板为单层0.53毫米彩钢板,彩钢板采用优质铝锌板,360度锁边板型,肋高不少于50毫米,屋面板下衬50毫米厚保温棉,下铺钢丝网。1.2本工程安全等级为二级,设计年限50年,抗震裂度小于6级,即非抗震设计,屋面恒荷载为0.2KN/m2,雪荷载0.45KN/m2,活荷载0.7KN/m2。由于本工程所有构件均在工厂制作,故构件制作阶段的质量控制及安全控制本方案不做详细设计。由于本工程施工季节在雷雨季,施工中加强防范措施,确保安全。二、工程特点第5页共58页第4页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共58页1、本工程焊接H型钢主焊缝采用埋弧自动焊;型钢柱与梁、梁与梁之间连接方式为栓接,对制孔精度要求较高。2、钢架梁吊装时应先在地面适当拼装。吊装的钢构件类型多,吊装时应合理的安排吊装路线和顺序。3、本工程分项工程较多,且工期很紧,需合理安排各分项工程的施工进度、交叉作业,满足业主的进度要求。第6页共58页第5页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共58页第二章施工部署第一节人员和机具安排一、组织机构我公司将组织高效、精干的项目管理班子以及技术素质好,能打硬仗的施工班组,按照“项目法”的模式,运用科学的管理手段,采用先进、严谨的施工方法,按照“工期、质量、安全、文明施工、服务”五个第一流的要求完成本工程,为确保本工程优质高效在业主规定工期内完成全部钢结构安装工作,本项目部组成了强有力的专业工作团队:项目经理:肖振辉技术负责人:曾刚施工员:李新华安全员:李强质检员:李勇慧项目经理部拟设在厂区外,经理部负责按项目法管理组织施工,并建立工程创优、进度控制、安全生产等责权利相结合的管理机制。土建组:负责桩基、混凝土及砌筑工程等项目的施工。钢构组:负责钢构件的制作、安装以及屋面、墙体、门窗等项目的制作、安装工作。水电安装组:负责电力、给排水、采暖及动力管道等的安装工作。二、劳动力计划特种作业人员姓名工种证号联系电话杜金红电工苏J01201100009518796273483马锋焊工T32128319820321101313697338588陈荣新焊工T36222219670105001X13397330855王永满焊工T3209231969031485513797332345赵辉焊工T22020219920301151513897331545...
