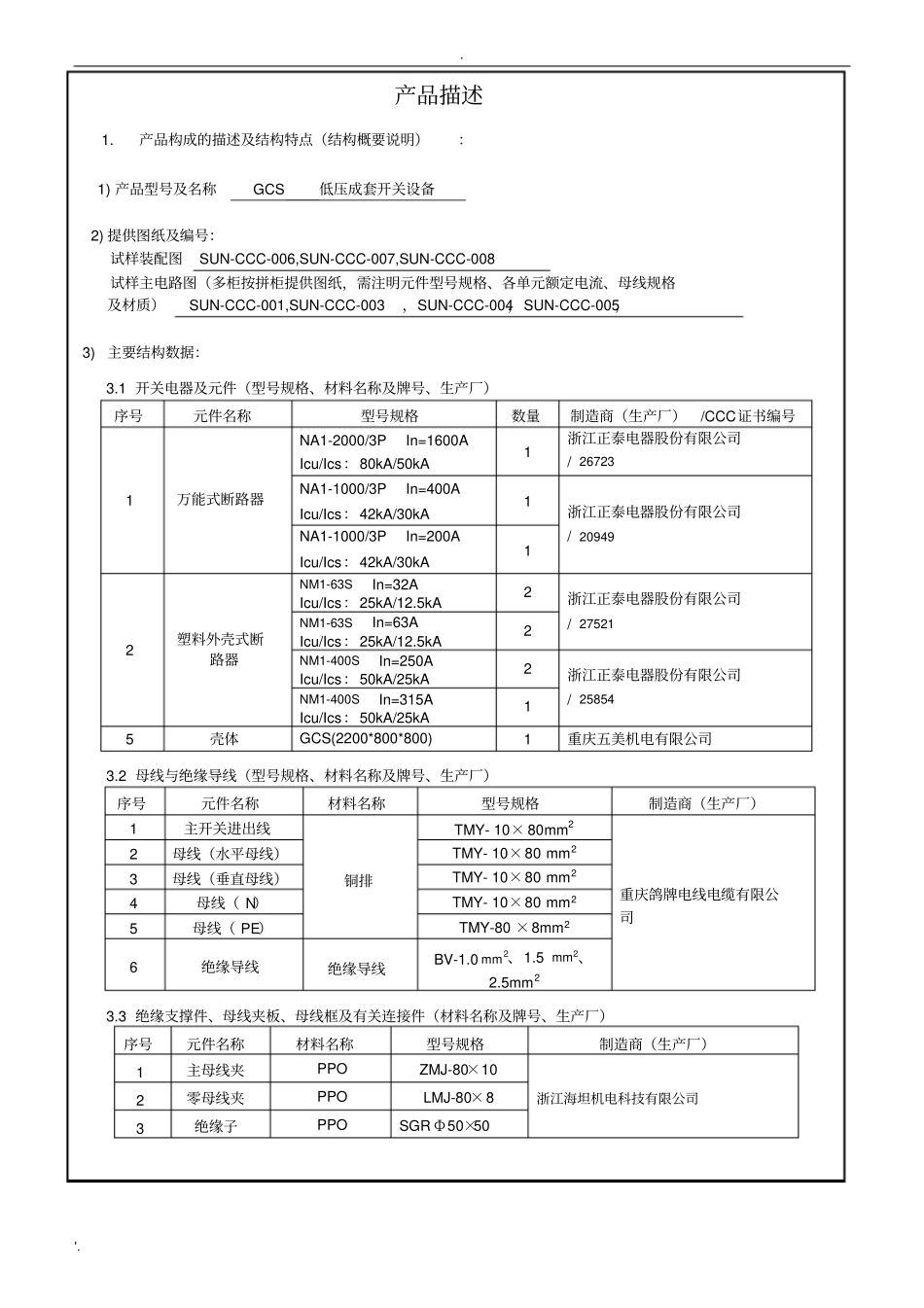

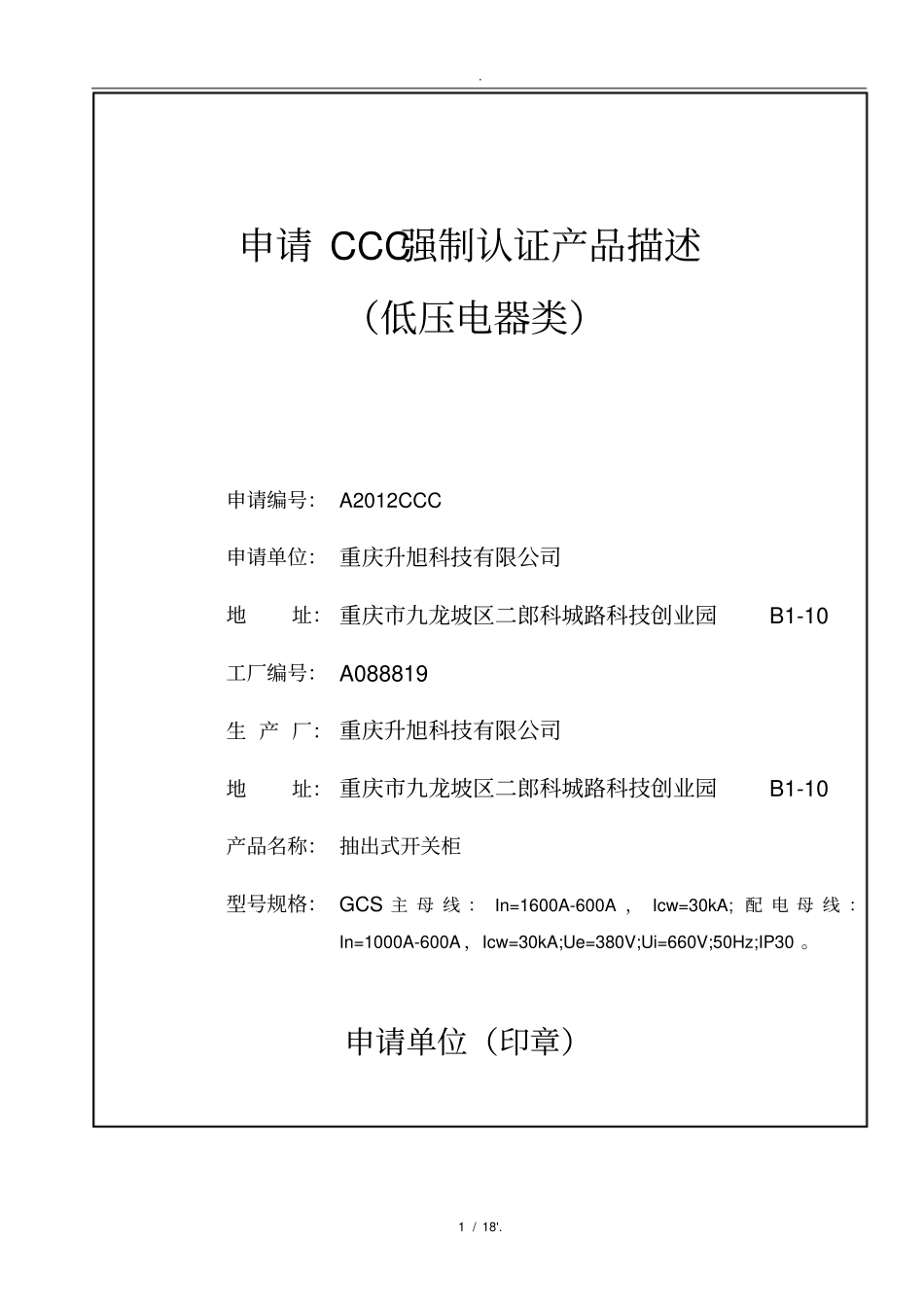

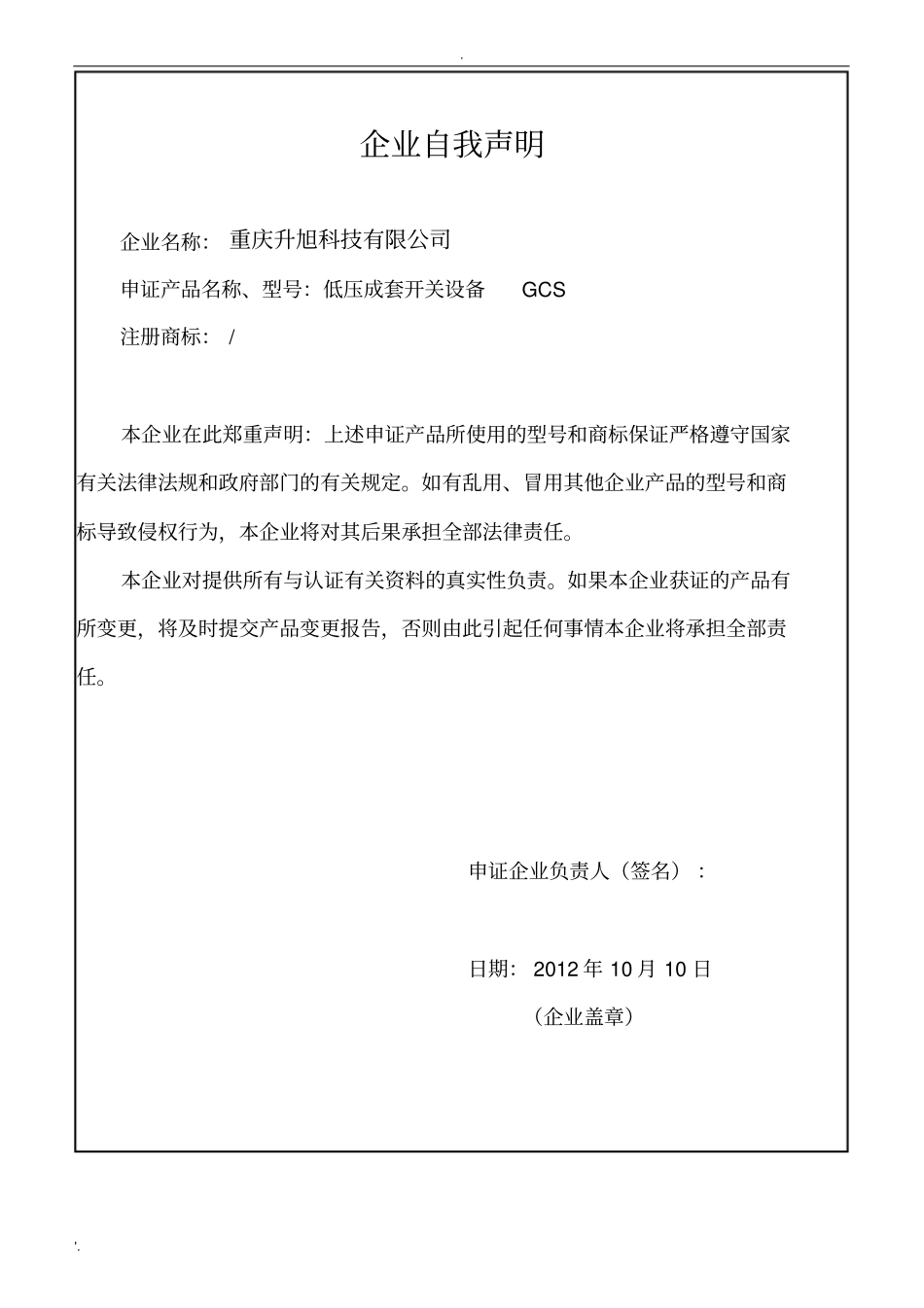

.1/18'.申请CCC强制认证产品描述（低压电器类）申请编号：A2012CCC申请单位：重庆升旭科技有限公司地址：重庆市九龙坡区二郎科城路科技创业园B1-10工厂编号：A088819生产厂：重庆升旭科技有限公司地址：重庆市九龙坡区二郎科城路科技创业园B1-10产品名称：抽出式开关柜型号规格：GCS主母线：In=1600A-600A，Icw=30kA;配电母线：In=1000A-600A，Icw=30kA;Ue=380V;Ui=660V;50Hz;IP30。申请单位（印章）.'.企业自我声明企业名称：重庆升旭科技有限公司申证产品名称、型号：低压成套开关设备GCS注册商标：/本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。申证企业负责人（签名）：日期：2012年10月10日（企业盖章）.'.产品描述1.产品构成的描述及结构特点（结构概要说明）：1)产品型号及名称GCS低压成套开关设备2)提供图纸及编号：试样装配图SUN-CCC-006,SUN-CCC-007,SUN-CCC-008试样主电路图（多柜按拼柜提供图纸，需注明元件型号规格、各单元额定电流、母线规格及材质）SUN-CCC-001,SUN-CCC-003，SUN-CCC-004，SUN-CCC-005，3)主要结构数据：3.1开关电器及元件（型号规格、材料名称及牌号、生产厂）序号元件名称型号规格数量制造商（生产厂）/CCC证书编号1万能式断路器NA1-2000/3PIn=1600AIcu/Ics：80kA/50kA1浙江正泰电器股份有限公司/26723NA1-1000/3PIn=400AIcu/Ics：42kA/30kA1浙江正泰电器股份有限公司/20949NA1-1000/3PIn=200AIcu/Ics：42kA/30kA12塑料外壳式断路器NM1-63SIn=32AIcu/Ics：25kA/12.5kA2浙江正泰电器股份有限公司/27521NM1-63SIn=63AIcu/Ics：25kA/12.5kA2NM1-400SIn=250AIcu/Ics：50kA/25kA2浙江正泰电器股份有限公司/25854NM1-400SIn=315AIcu/Ics：50kA/25kA15壳体GCS(2200*800*800)1重庆五美机电有限公司3.2母线与绝缘导线（型号规格、材料名称及牌号、生产厂）序号元件名称材料名称型号规格制造商（生产厂）1主开关进出线铜排TMY-10×80mm2重庆鸽牌电线电缆有限公司2母线（水平母线）TMY-10×80mm23母线（垂直母线）TMY-10×80mm24母线（N）TMY-10×80mm25母线（PE）TMY-80×8mm26绝缘导线绝缘导线BV-1.0mm2、1.5mm2、2.5mm23.3绝缘支撑件、母线夹板、母线框及有关连接件（材料名称及牌号、生产厂）序号元件名称材料名称型号规格制造商（生产厂）1主母线夹PPOZMJ-80×10浙江海坦机电科技有限公司2零母线夹PPOLMJ-80×83绝缘子PPOSGRФ50×50.'.产品描述3.4送样样机结构特点：样机的主要组成部件：壳体及基本骨架、主母线系统、断路器、联锁机构、馈电单元、控制单元等。样机壳体采用围合(板式)结构，柜体结构采用骨架采用8MF型钢2.5mm、面板冷轧钢板，板材厚度（正门：2.5mm;背门：2.5mm;仪表门：2mm；侧板：2.0mm；）整柜采用拼装和部分焊接式组装而成。其立柱的二侧面分别有模数为20mm和100mm、φ9.2mm的安装孔。样机由三个独立的柜体构成，水平母线置于柜顶部双层布置，辅助电路绝缘导线布线方式为缠绕管绝缘后成束布置，水平母线采用圆角TMY硬铜排并镀锡，。垂直母线为圆角TMY硬铜排并镀锡，置于柜后左侧。GCS抽屉柜的垂直母线为圆角TMY硬铜排镀锡，垂直母线罩以金属护罩封闭，系统N线、PE线置于柜底，水平安装。其柜体采用喷塑作为表面防护涂层。各功能室分开，主要分为开关室、母线室、电缆室。各功能单元相对独立，全封闭，安全性能好，维护检修方便；在相同框架中可安装模数化抽屉。一个抽屉为一个独立功能单元。抽屉分为1/2单元、1单元、1.5单元三个尺寸系列，回路的额定电流在400A及以下。一个单元抽屉的尺寸为：150mm(高)×560mm（宽）×410mm（深）、1/2单元抽屉的宽为280mm;1.5单元以高度作1.5倍的变化，其余尺寸均与1单元相同。抽屉面板上有试验、分离、连接等明显的位置标志。抽屉设有机械联锁装置，只有在开关处于分闸状态下时，抽屉才可...
