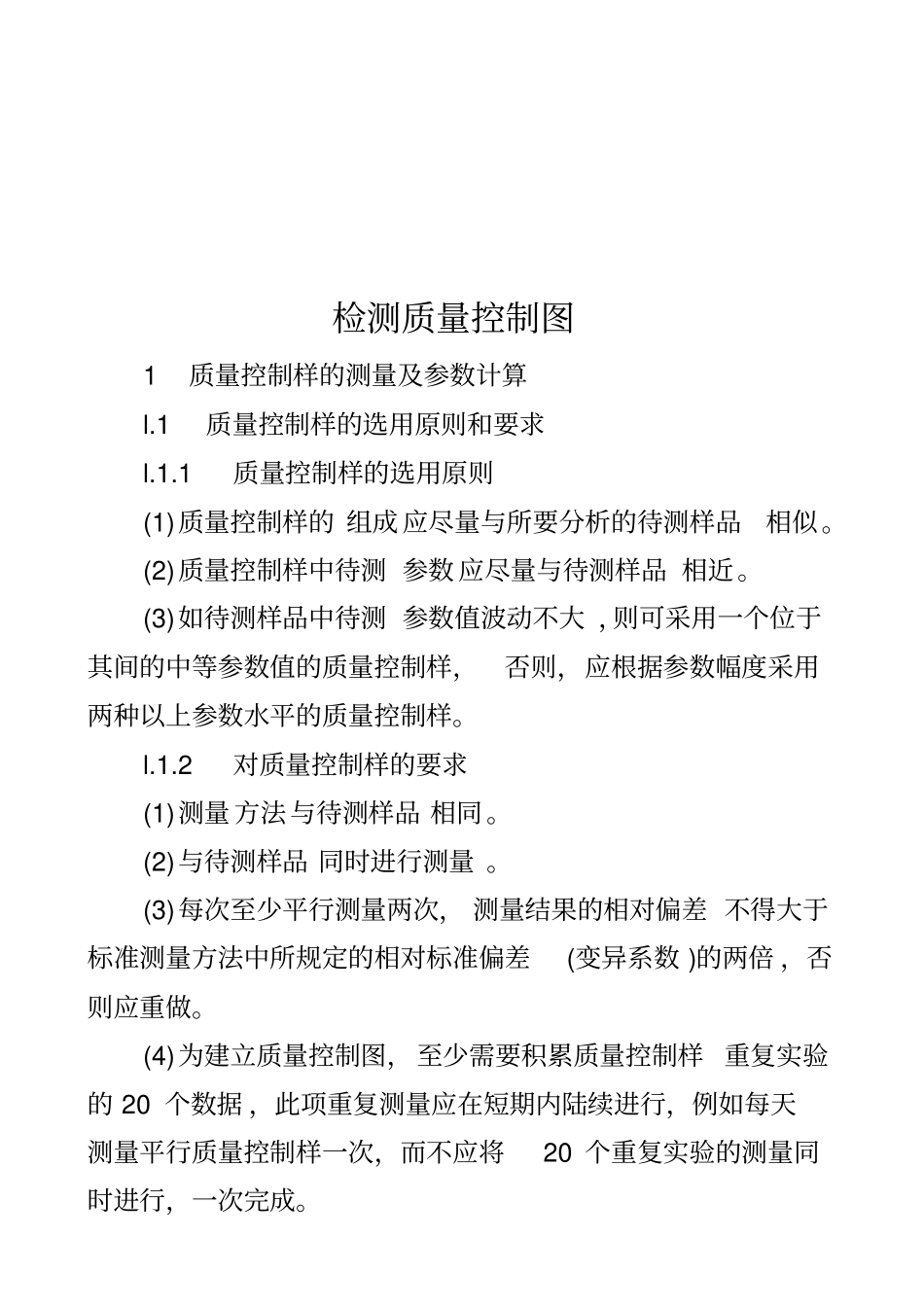

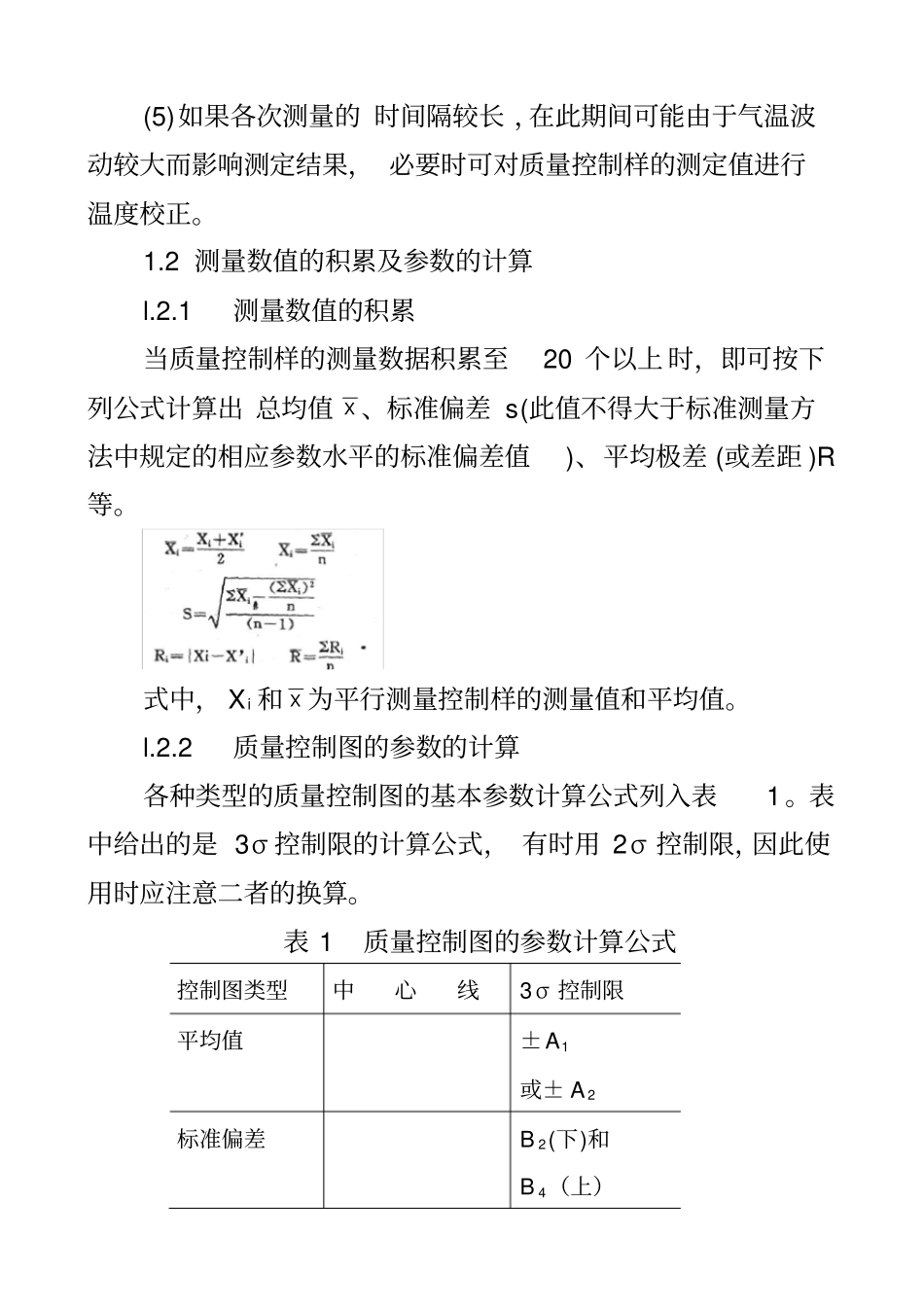

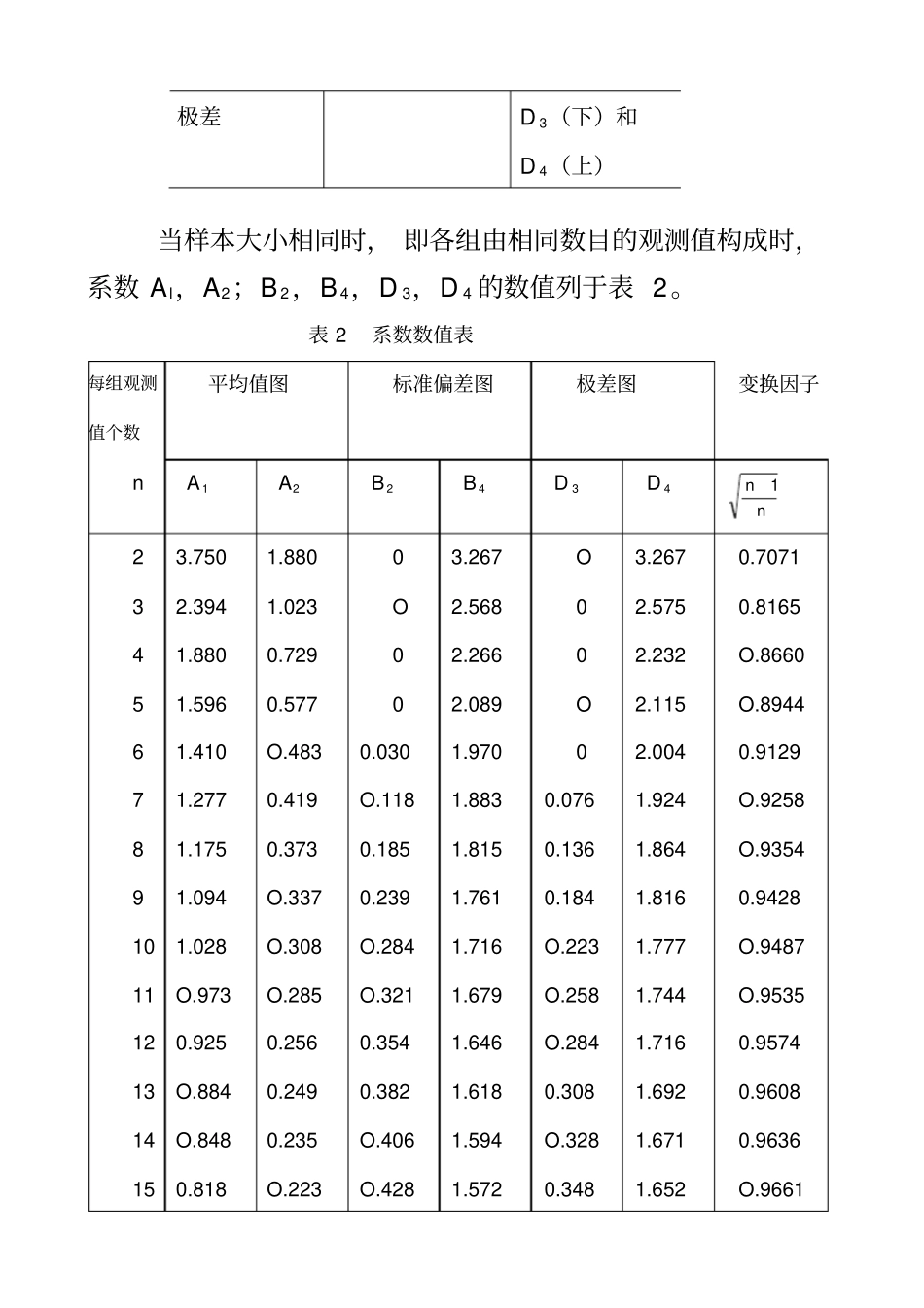

检测质量控制图1质量控制样的测量及参数计算l.1质量控制样的选用原则和要求l.1.1质量控制样的选用原则(1)质量控制样的组成应尽量与所要分析的待测样品相似。(2)质量控制样中待测参数应尽量与待测样品相近。(3)如待测样品中待测参数值波动不大，则可采用一个位于其间的中等参数值的质量控制样，否则，应根据参数幅度采用两种以上参数水平的质量控制样。l.1.2对质量控制样的要求(1)测量方法与待测样品相同。(2)与待测样品同时进行测量。(3)每次至少平行测量两次，测量结果的相对偏差不得大于标准测量方法中所规定的相对标准偏差(变异系数)的两倍，否则应重做。(4)为建立质量控制图，至少需要积累质量控制样重复实验的20个数据，此项重复测量应在短期内陆续进行，例如每天测量平行质量控制样一次，而不应将20个重复实验的测量同时进行，一次完成。(5)如果各次测量的时间隔较长，在此期间可能由于气温波动较大而影响测定结果，必要时可对质量控制样的测定值进行温度校正。1.2测量数值的积累及参数的计算l.2.1测量数值的积累当质量控制样的测量数据积累至20个以上时，即可按下列公式计算出总均值X、标准偏差s(此值不得大于标准测量方法中规定的相应参数水平的标准偏差值)、平均极差(或差距)R等。式中，Xi和X为平行测量控制样的测量值和平均值。l.2.2质量控制图的参数的计算各种类型的质量控制图的基本参数计算公式列入表1。表中给出的是3σ控制限的计算公式，有时用2σ控制限，因此使用时应注意二者的换算。表1质量控制图的参数计算公式控制图类型中心线3σ控制限平均值±A1或±A2标准偏差B2(下)和B4（上）极差D3（下）和D4（上）当样本大小相同时，即各组由相同数目的观测值构成时，系数Al，A2；B2，B4，D3，D4的数值列于表2。表2系数数值表每组观测值个数平均值图标准偏差图极差图变换因子nA1A2B2B4D3D4nn1234567891011121314153.7502.3941.8801.5961.4101.2771.1751.0941.028O.9730.925O.884O.8480.8181.8801.0230.7290.577O.4830.4190.373O.337O.308O.2850.2560.2490.235O.2230O000.030O.1180.1850.239O.284O.3210.3540.382O.406O.4283.2672.5682.2662.0891.9701.8831.8151.7611.7161.6791.6461.6181.5941.572O00O00.0760.1360.184O.223O.258O.2840.308O.3280.3483.2672.5752.2322.1152.0041.9241.8641.8161.7771.7441.7161.6921.6711.6520.70710.8165O.8660O.89440.9129O.9258O.93540.9428O.9487O.95350.95740.96080.9636O.96612质量控制图的绘制及使用方法2.1质量控制图的基本组成及绘制原理2.1.1质量控制图的基本组成见图1(1)预期值----即图中的中心线。(2)目标值----即图中的上、下警告限之间的区域。(3)实际值的可接受范围----即图中的上、下控制限之间的区域。（4）辅助线----上、下各一线，在中心线两侧与上、下警告限之间各一半处。2.1.2质量控制图的绘制根据测定质量控制样积累数据计算的X与s或R，绘制成所需的质量控制图。随后将制图所依据的各原始数据顺序点在图的相应位置上。(1)如其中有超出控制限者予剔除。如剔除的数据较多使其总数少于20个时，尚需补充新的测量数据，重新计算各参数并绘图，再同样点上各数据。如此反复进行，直至落在控制限内的数据≥20个为止。(2)落在X±s(或X±1／3A2R)范围内的点数应该占总数的68％。如落在此范围内的点数少于50％，则由于分布不合适，此图不可靠。(3)连续七点位于中心线的同一侧，表示所得的数据失控，此图不适用。出现上述任何一种情况时，均需查明原因，加以纠正，然后继续测定和积累更多数据，重新计算和制图，直至其分布合适为止。质量控制图绘成后，应表明绘制该图的有关内容和条件，如测定项目、测定方法、实验温度、控制指标、操作人员和绘制日期等。(4)用以绘制质量控制图的合格数据(即“处于控制状态”的数据)愈多，则该图的可靠性愈大。因此，在质量控制图的使用过程中，还应通过积累更多的合格数据，如以每增加20个数据为一单元，逐次计算新的X来调整中心的位置以不断提高其准确度；逐次计算新的控制限来调整上、下控制限的位置以不断提高其灵敏度，直至中心线和控制限的位置基本稳定为止。2.2质量控制图的使用根据...
