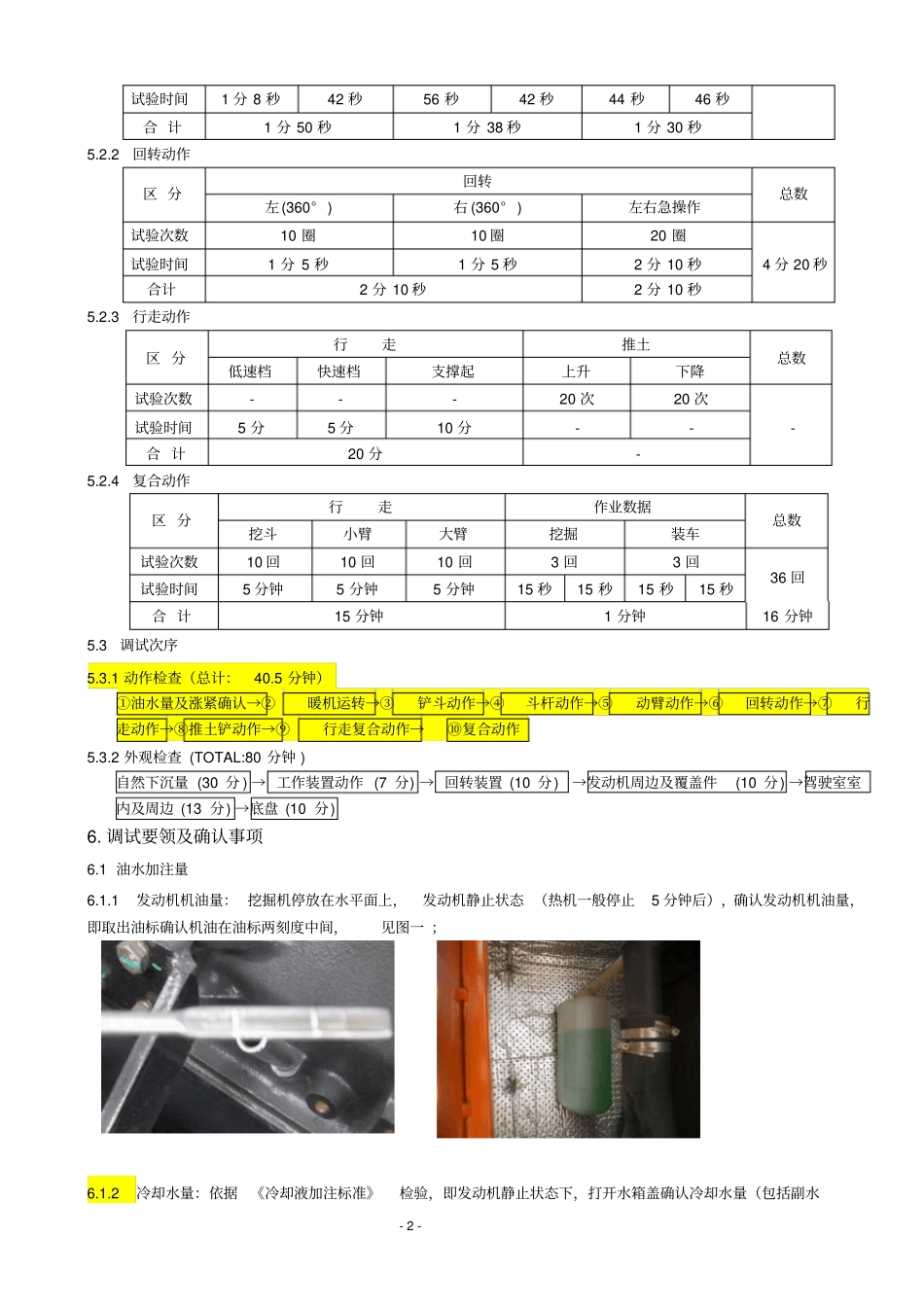

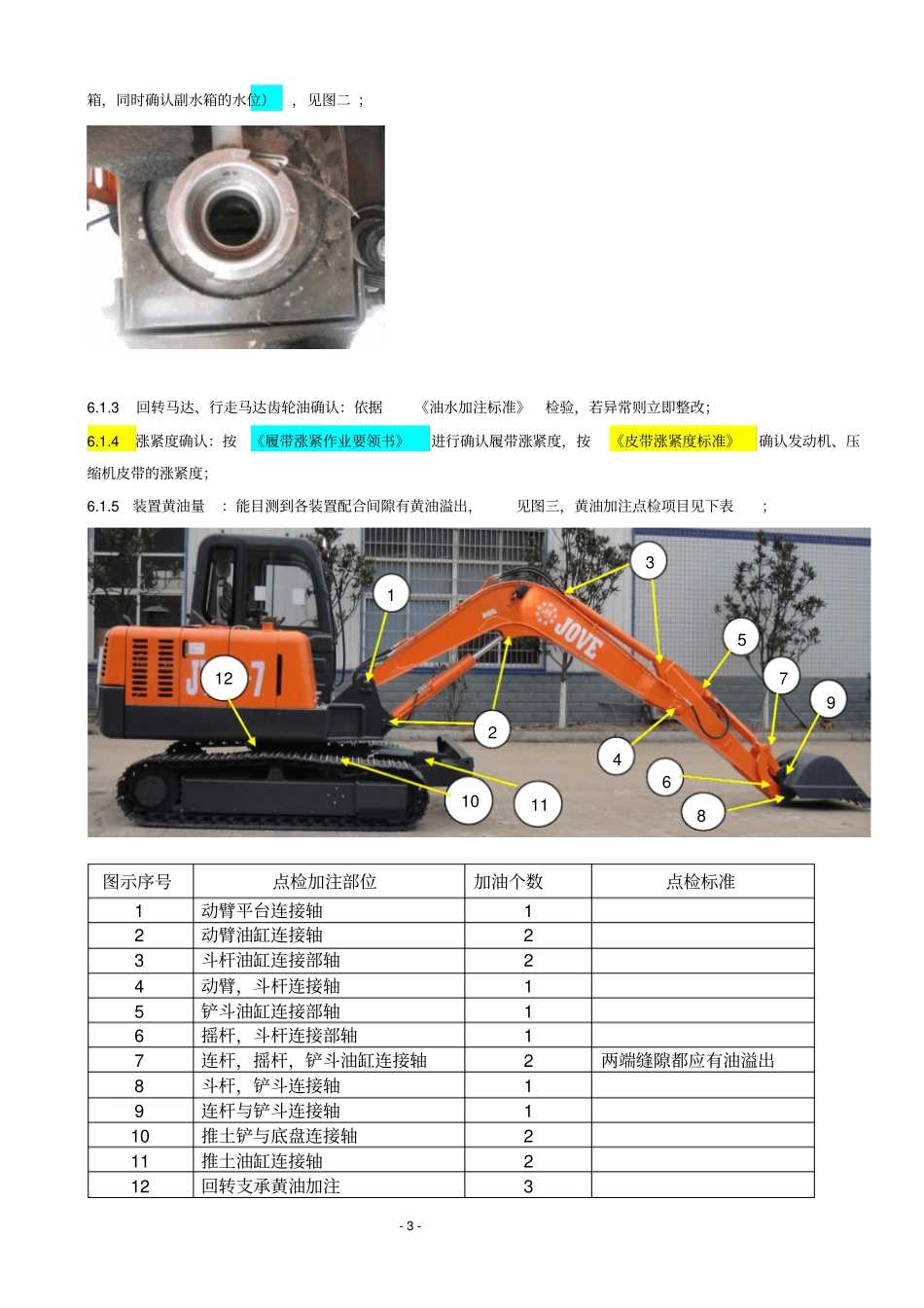

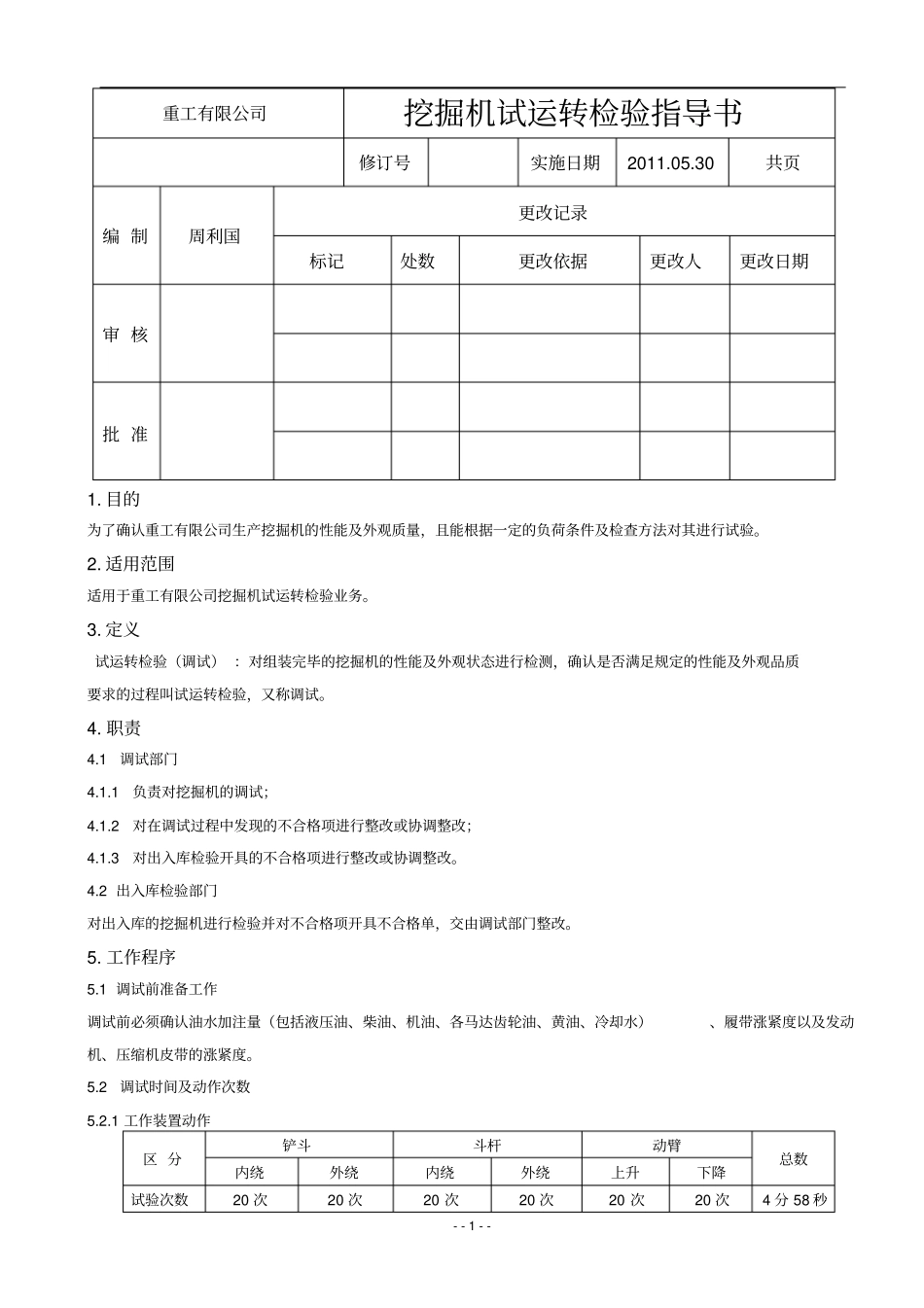

--1--重工有限公司挖掘机试运转检验指导书修订号实施日期2011.05.30共页编制周利国更改记录标记处数更改依据更改人更改日期审核批准1.目的为了确认重工有限公司生产挖掘机的性能及外观质量，且能根据一定的负荷条件及检查方法对其进行试验。2.适用范围适用于重工有限公司挖掘机试运转检验业务。3.定义试运转检验（调试）：对组装完毕的挖掘机的性能及外观状态进行检测，确认是否满足规定的性能及外观品质要求的过程叫试运转检验，又称调试。4.职责4.1调试部门4.1.1负责对挖掘机的调试；4.1.2对在调试过程中发现的不合格项进行整改或协调整改；4.1.3对出入库检验开具的不合格项进行整改或协调整改。4.2出入库检验部门对出入库的挖掘机进行检验并对不合格项开具不合格单，交由调试部门整改。5.工作程序5.1调试前准备工作调试前必须确认油水加注量（包括液压油、柴油、机油、各马达齿轮油、黄油、冷却水）、履带涨紧度以及发动机、压缩机皮带的涨紧度。5.2调试时间及动作次数5.2.1工作装置动作区分铲斗斗杆动臂总数内绕外绕内绕外绕上升下降试验次数20次20次20次20次20次20次4分58秒-2-试验时间1分8秒42秒56秒42秒44秒46秒合计1分50秒1分38秒1分30秒5.2.2回转动作区分回转总数左(360°)右(360°)左右急操作试验次数10圈10圈20圈4分20秒试验时间1分5秒1分5秒2分10秒合计2分10秒2分10秒5.2.3行走动作区分行走推土总数低速档快速档支撑起上升下降试验次数---20次20次-试验时间5分5分10分--合计20分-5.2.4复合动作区分行走作业数据总数挖斗小臂大臂挖掘装车试验次数10回10回10回3回3回36回试验时间5分钟5分钟5分钟15秒15秒15秒15秒合计15分钟1分钟16分钟5.3调试次序5.3.1动作检查（总计：40.5分钟）①油水量及涨紧确认→②暖机运转→③铲斗动作→④斗杆动作→⑤动臂动作→⑥回转动作→⑦行走动作→⑧推土铲动作→⑨行走复合动作→⑩复合动作5.3.2外观检查(TOTAL:80分钟)自然下沉量(30分)→工作装置动作(7分)→回转装置(10分)→发动机周边及覆盖件(10分)→驾驶室室内及周边(13分)→底盘(10分)6.调试要领及确认事项6.1油水加注量6.1.1发动机机油量：挖掘机停放在水平面上，发动机静止状态（热机一般停止5分钟后），确认发动机机油量，即取出油标确认机油在油标两刻度中间，见图一；6.1.2冷却水量：依据《冷却液加注标准》检验，即发动机静止状态下，打开水箱盖确认冷却水量（包括副水-3-箱，同时确认副水箱的水位），见图二；6.1.3回转马达、行走马达齿轮油确认：依据《油水加注标准》检验，若异常则立即整改；6.1.4涨紧度确认：按《履带涨紧作业要领书》进行确认履带涨紧度，按《皮带涨紧度标准》确认发动机、压缩机皮带的涨紧度；6.1.5装置黄油量：能目测到各装置配合间隙有黄油溢出，见图三，黄油加注点检项目见下表；图示序号点检加注部位加油个数点检标准1动臂平台连接轴12动臂油缸连接轴23斗杆油缸连接部轴24动臂，斗杆连接轴15铲斗油缸连接部轴16摇杆，斗杆连接部轴17连杆，摇杆，铲斗油缸连接轴2两端缝隙都应有油溢出8斗杆，铲斗连接轴19连杆与铲斗连接轴110推土铲与底盘连接轴211推土油缸连接轴212回转支承黄油加注3123459786111012-4-备注：JV150机无推土铲；6.1.6液压油量：斗杆、铲斗外摆，动臂前伸，斗齿放到地面上（有推土铲时，要放到地面上），JV70机液压油位应在油量计160-180中间，JV85机应在油量计4-5中间，JV150机在油量计2/3左右处，见图四；6.1.7燃油油量：依据《油水加注标准》检验燃油箱的油量；6.1.8确认油水量后，必须确认水箱、油箱盖是否紧固状态；6.1.9确认各项目后，记录到各机型《挖机调试检验记录表》中，如有异常现象，记录到“整改项目”栏中。6.2暖机运转6.2.1发动机转数调至中速，实施无负荷空运转；6.2.2无负荷状态下，作动臂、斗杆、铲斗、回转、行走等轻负荷的动作，循环液压件各部位的冷却液压油；6.2.3液压油温达到50±3℃，负荷及无负荷时，确认发动机转数，并记录到各机型“挖机调试检验表”上；6.2.4测量各动作及先导压力，按《挖机调试检查基准》进行；6.2.5依据检查表中技术标准进行合格判定。6.3铲斗动作6.3.1发动机调至最大转速，液压油温...
