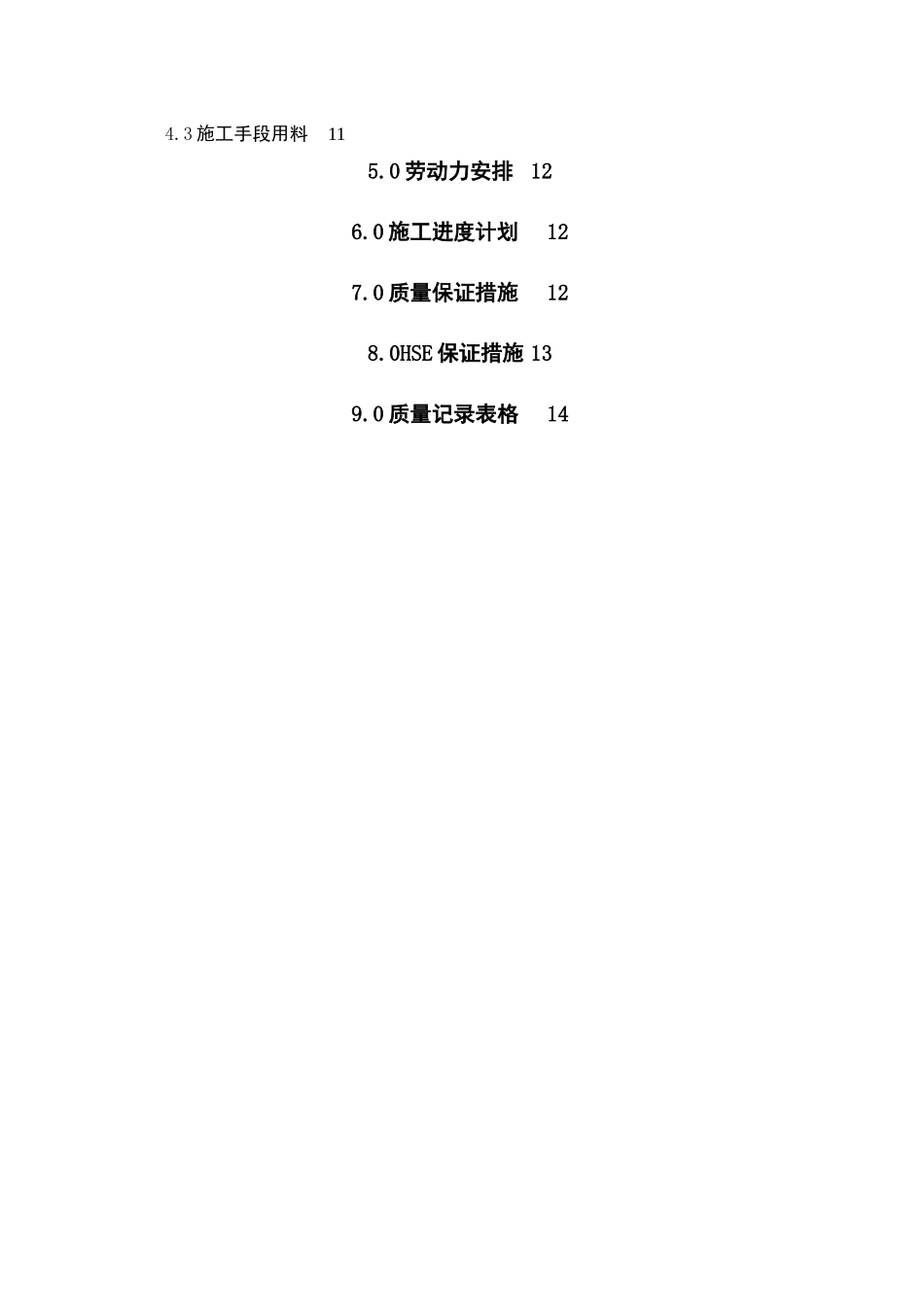

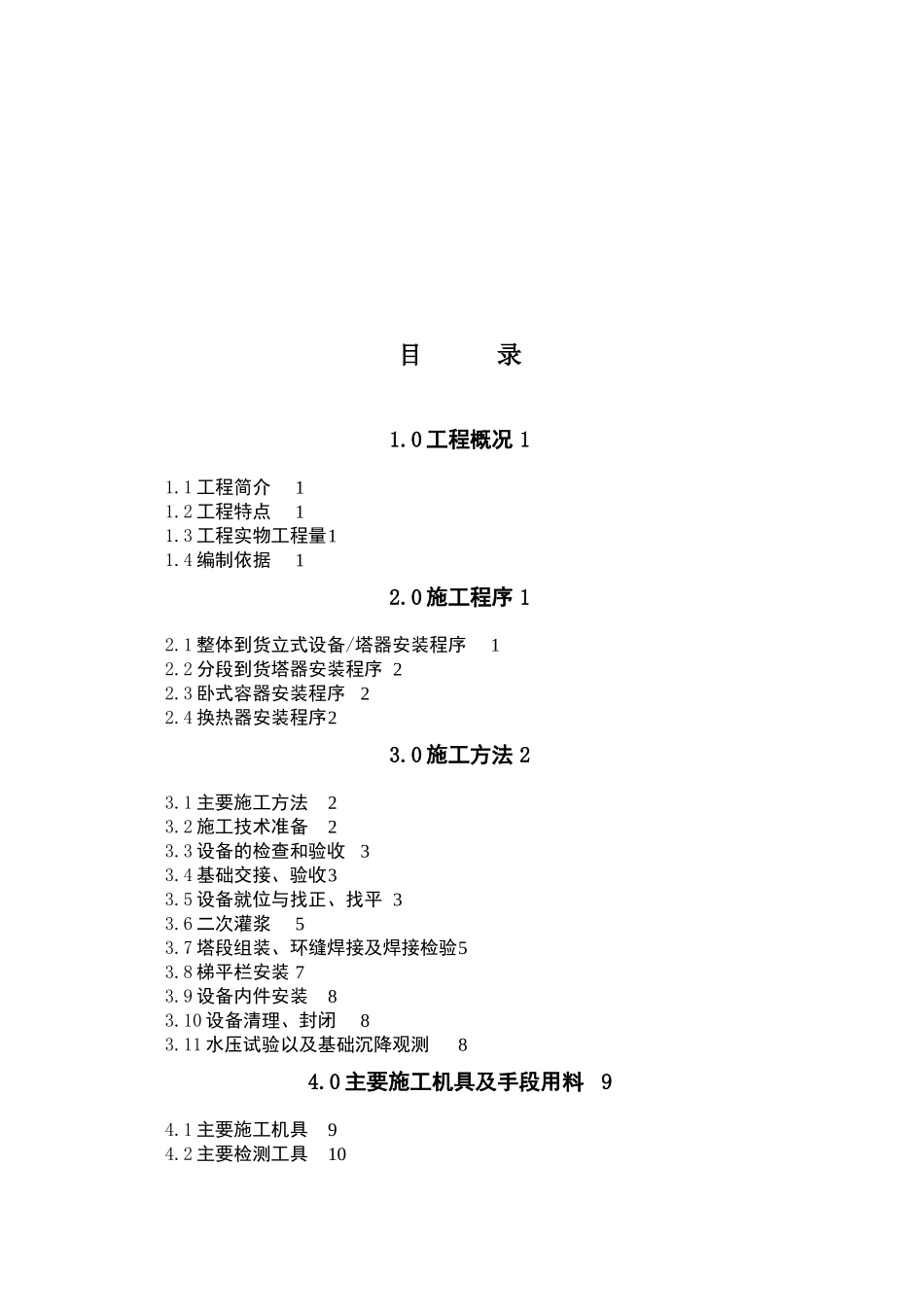

目录1.0工程概况11.1工程简介11.2工程特点11.3工程实物工程量11.4编制依据12.0施工程序12.1整体到货立式设备/塔器安装程序12.2分段到货塔器安装程序22.3卧式容器安装程序22.4换热器安装程序23.0施工方法23.1主要施工方法23.2施工技术准备23.3设备的检查和验收33.4基础交接、验收33.5设备就位与找正、找平33.6二次灌浆53.7塔段组装、环缝焊接及焊接检验53.8梯平栏安装73.9设备内件安装83.10设备清理、封闭83.11水压试验以及基础沉降观测84.0主要施工机具及手段用料94.1主要施工机具94.2主要检测工具104.3施工手段用料115.0劳动力安排126.0施工进度计划127.0质量保证措施128.0HSE保证措施139.0质量记录表格14审批栏监理单位：北京华油鑫业工程监理有限公司咸阳监理部审批意见：审批人：（公章）年月日建设单位：中国石油长庆石化分公司审批意见：审批人：（公章）年月日中国石油长庆石化分公司静设备工程施工及水压试验方案文件名称：静设备工程施工及水压试验方案文件编号：ZYLJ/X咸阳产品精制-01-SB-01文件类别：01中国石油天然气第六建设公司咸阳项目部A2005-1-27报审稿版次日期说明编制审核审批1.0工程概况1.1工程简介中国石油长庆石化分公司产品精制改造装置共新增静设备7台，更换容器2台及换热器4台，移位立旧塔器1台，内件改造设备2台。其中塔类设备的现场组焊是本工程的安装重点与难点。液化石油气脱硫抽提塔、干气脱硫塔、液化石油气脱硫醇抽提塔以及液化石油气脱硫罐采用分段吊装、空中组对的安装方法。1.2工程特点1.2.1工期十分紧张、任务重，施工环境较差，焊接工作量大。1.2.2塔、容器、换热器吊装量大，吊装技术要求较高，需采取防护措施以保证吊装安全。1.2.3主要设备运抵现场安装后摆放场地紧张，需协调找好设备的摆放位置。1.2.4设备内件装载量大。1.2.5作业面广且交叉多，管理难度大。设备与管道安装交叉作业较多，宜进行统筹考虑。1.3工程实物工程量塔器5台；冷换设备4台；容器5台；1.4编制依据1.4.1产品精制改造装置设备部分施工图及有关技术文件；1.4.2HGJ209-83《中低压化工设备施工及验收规范》1.4.3HGJ211-85《化工塔类设备施工及验收规范》1.4.4SH3532-95《石油化工企业换热设备施工及验收规范》1.4.5GB50205-2001《钢结构工程施工质量验收规范》2.0施工程序2.1整体到货立式设备/塔器安装程序超过20m高的设备和超过25t的设备采用180吨汽车吊进行整体吊装。施工技术准备→基础验收、处理→塔体及附件到货检查、验收→梯、平、栏安装→附塔管线等安装、吊耳焊接→设备吊装→找正、找平→二次灌浆→内件安装→检查验收→清理检查封闭→工程中交。2.2分段到货塔器安装程序液化石油气脱硫抽提塔、干气脱硫塔以及液化石油气脱硫罐为分段到货，现场组焊安装。施工程序如下：施工技术准备→基础验收、处理→分段到货的塔体及附件到货检查、验收→梯、平、栏安装、附塔管线等安装、吊耳焊接→塔体下段吊装→找正、找平→上段空中组对、焊接→二次灌浆→试压（基础沉降观测）→内件安装→验收→清理检查封闭→工程中交。2.3卧式容器安装程序施工准备→基础验收、处理→设备及附件到货验收→吊装就位→找正、找平→梯子、平台安装→二次灌浆→附件安装→清理检查封闭→工程中交。2.4换热器安装程序施工准备→基础验收→基础处理及预埋滑板→设备验收→吊装就位→找正、找平→二次灌浆→系统水压试验→工程中交。3.0施工方法3.1主要施工方法设备就位均采用机械化吊装作业。由于施工场地狭窄，施工工序影响，部分设备直接就位后影响其它设备安装，所以只能在进厂后先找到现场合适的位置进行摆放，吊装时根据吊装顺序逐一二次倒运至吊装位置进行吊装。重量较轻，且吊装位置好的设备用40吨汽车吊进行吊装。液化石油气脱硫抽提塔、干气脱硫塔以及液化石油气脱硫罐到货卸车后置于制作好的鞍座上，进行悬臂梁的安装，然后采用180吨汽车吊主吊、40t汽车吊溜尾，分段空中组对焊接的方法进行安装。因为液化石油气脱硫醇抽提塔为立旧设备，需将塔内填料挖出，先用180吨汽车吊对旧塔进行空中拆除（包括塔体外附件的拆除）并吊装至地面，运输至新基础旁摆放后方可进行组对、焊接，其...
