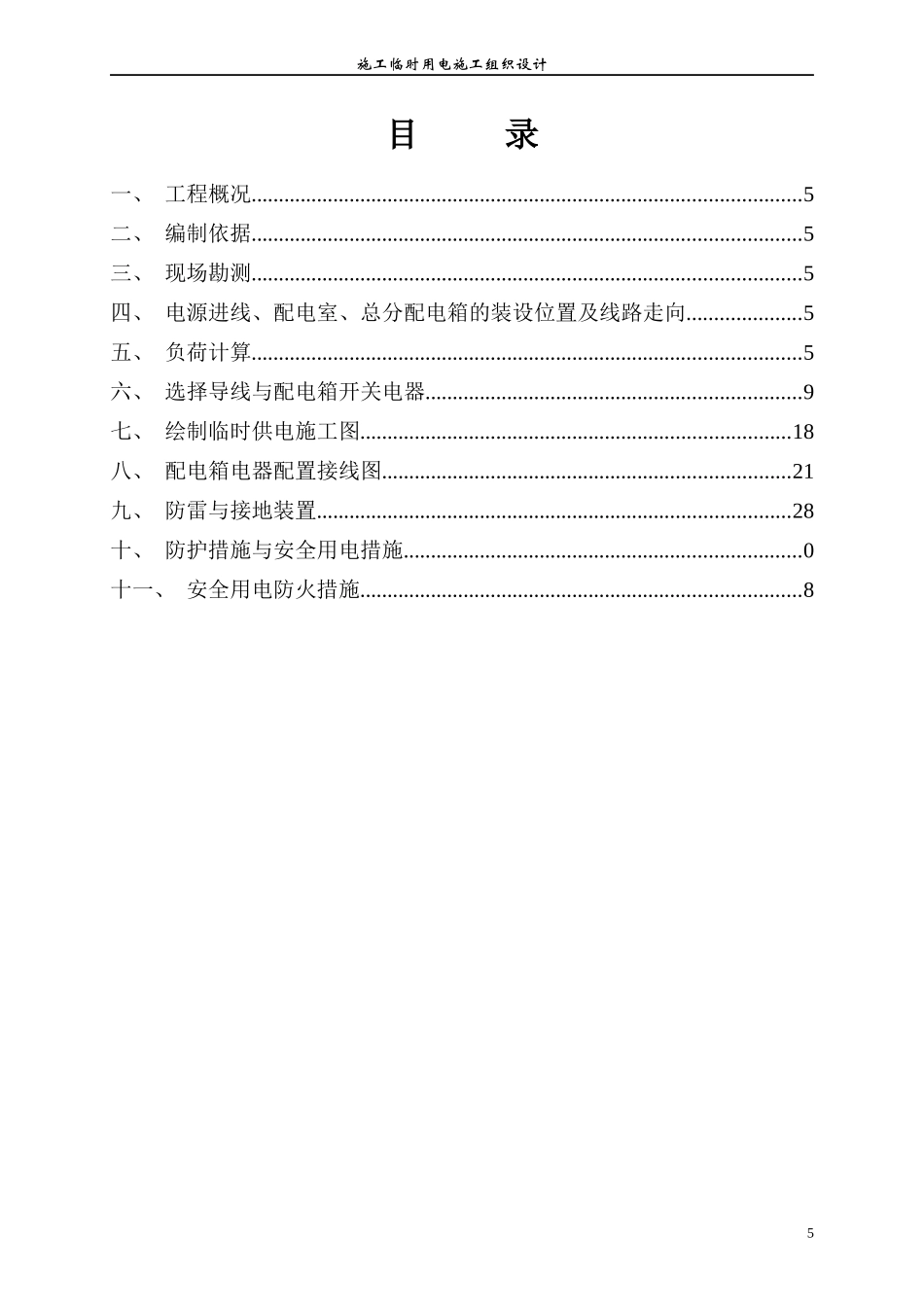

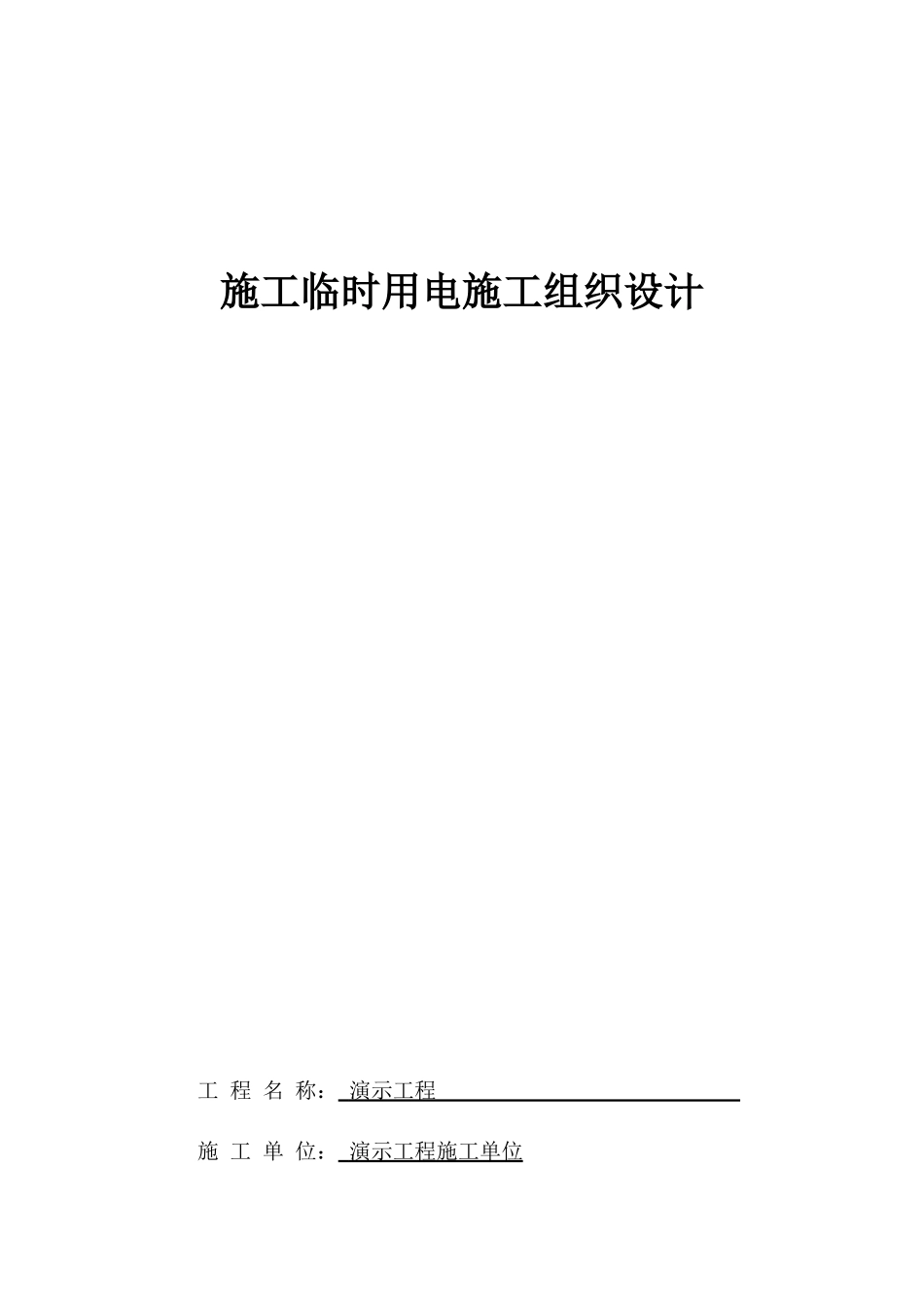

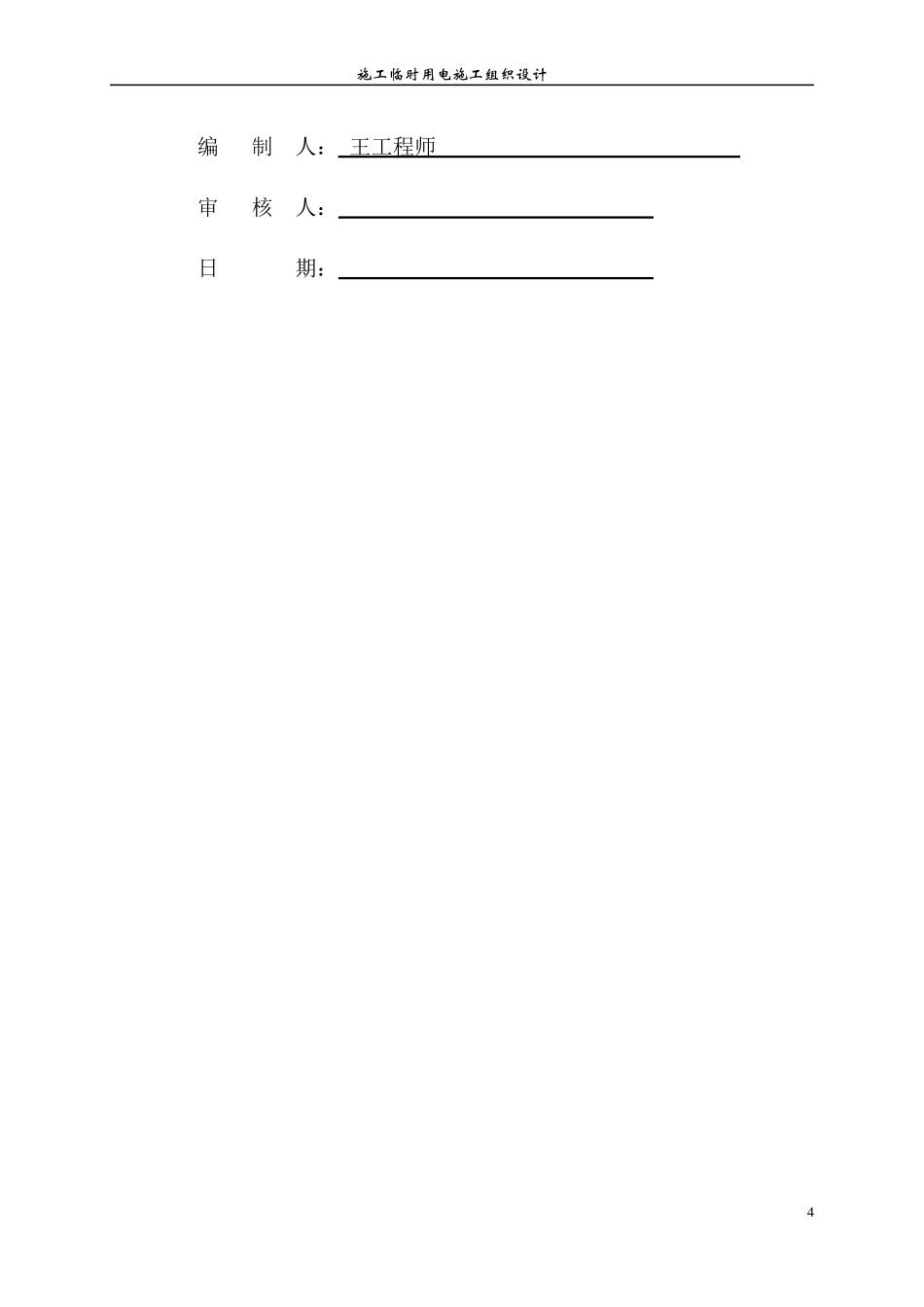

施工临时用电施工组织设计工程名称：演示工程施工单位：演示工程施工单位施工临时用电施工组织设计编制人：王工程师审核人：日期：4施工临时用电施工组织设计目录一、工程概况.....................................................................................................5二、编制依据.....................................................................................................5三、现场勘测.....................................................................................................5四、电源进线、配电室、总分配电箱的装设位置及线路走向.....................5五、负荷计算.....................................................................................................5六、选择导线与配电箱开关电器.....................................................................9七、绘制临时供电施工图...............................................................................18八、配电箱电器配置接线图...........................................................................21九、防雷与接地装置.......................................................................................28十、防护措施与安全用电措施.........................................................................0十一、安全用电防火措施.................................................................................85施工临时用电施工组织设计一、工程概况工程名称演示工程施工单位演示工程施工单位建设单位演示工程建设单位监理单位演示工程监理单位设计单位演示工程设计单位建筑地点某地项目经理刘经理技术负责人王工程师建筑面积6500结构类型框架层数14建筑高度45.0开工日期2006年12月01日竣工日期2007年12月15日二、编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《建筑施工安全检查标准》JGJ59-20113、本工程施工图纸及《岩土勘察报告》三、现场勘测(此处添写现场勘测情况！)四、电源进线、配电室、总分配电箱的装设位置及线路走向施工现场电源进线由市政电网引至配电室，施工用电源线由配电室引入至施工现场，据用电规范规定，工程采用ＴＮ－Ｓ系统，实行三级配电两级保护，施工现场设总配电箱1台，分配电箱4台，开关箱15台。总分配电箱、开关箱施工用电线的布置严格按照《施工现场临时用电安全技术规范》规定。根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图。五、负荷计算总箱1用电设备及参数表编号用电设备名称与型号铭牌技术数据换算后设备容量Pe1弧焊机50.5KVAJC=30%23.516施工临时用电施工组织设计2弧焊机50.5KVAJC=30%23.513电焊机32KVAJC=65%21.934塔式起重机QTZ31.525KWJC=25%255外用电梯15KW156外用电梯11KW117混凝土搅拌机7.5KW7.58混凝土搅拌机7.5KW7.59照明箱6.4KW6.410钢筋煨弯机4KW411剪断机3KW312电锯2.8KW2.813平刨2.8KW2.814震捣器1.5KW1.515震捣器1.5KW1.5合计156.95弧焊机铭牌暂载率Jc=30%，统一换算到暂载率Jc=100%，其换算后的设备容量为Pe=S'Cosφ=50.5××0.85=23.5KW弧焊机铭牌暂载率Jc=30%，统一换算到暂载率Jc=100%，其换算后的设备容量为Pe=S'Cosφ=50.5××0.85=23.5KW电焊机铭牌暂载率Jc=65%，统一换算到暂载率Jc=100%，其换算后的设备容量为Pe=S'Cosφ=32××0.85=21.9KW塔式起重机铭牌暂载率Jc=25%，统一换算到暂载率Jc=25%，其换算后的设备容量为Pe=2P'=2×25×=25.0KW7施工临时用电施工组织设计设备容量及计算负荷总箱下电气设备组成一个设备组，总需要系数Kx=0.6，综合功率因数Cosφ=0.8，总计算负荷为Pj=Kx∑Pe=0.6×156.95=94.17KWQj=Pjtgφ=94.17×0.75=70.63KvarSj=Pj2+Qj2=94.172+70.632=117.71KVAIj=Sj=117.71=178.85A√3×Ue1.732×0.38总箱至分箱1的计算负荷功率因数Cosφ=0.85,Pj=21.93+23.51+23.51=68.95KW,Qj=Pjtgφ=68.95×0.62=42.75KvarSj=Pj2+Qj2=68.952+42.752=81.13KV...
