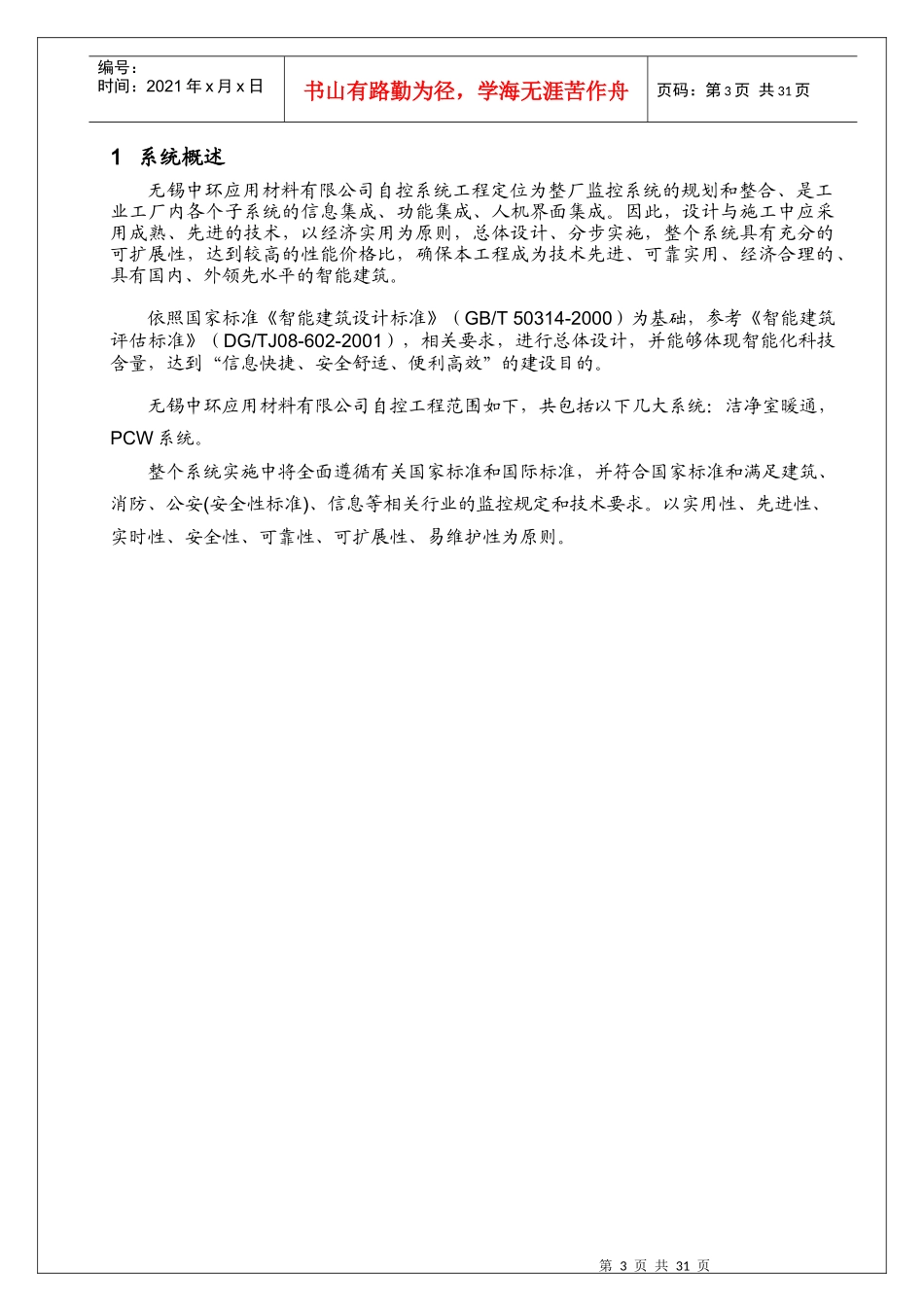

无锡中环应用材料有限公司FMCS系统设计方案苏州工业园区汉威控制系统工程有限公司第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页目录1、系统概述1.1设计总原则和要求1.2工程范围1.3规范和标准1.4设计总原则和要求2、系统选型2.1监控软件选型INTOUCH系统2.2监控硬件PLC控制器选型2.3监控以太网构架2.4监控集成界面以及接口协议要求3、资料3.1公司介绍3.2已完成工程第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页1系统概述无锡中环应用材料有限公司自控系统工程定位为整厂监控系统的规划和整合、是工业工厂内各个子系统的信息集成、功能集成、人机界面集成。因此，设计与施工中应采用成熟、先进的技术，以经济实用为原则，总体设计、分步实施，整个系统具有充分的可扩展性，达到较高的性能价格比，确保本工程成为技术先进、可靠实用、经济合理的、具有国内、外领先水平的智能建筑。依照国家标准《智能建筑设计标准》（GB/T50314-2000）为基础，参考《智能建筑评估标准》（DG/TJ08-602-2001），相关要求，进行总体设计，并能够体现智能化科技含量，达到“信息快捷、安全舒适、便利高效”的建设目的。无锡中环应用材料有限公司自控工程范围如下，共包括以下几大系统：洁净室暖通，PCW系统。整个系统实施中将全面遵循有关国家标准和国际标准，并符合国家标准和满足建筑、消防、公安(安全性标准)、信息等相关行业的监控规定和技术要求。以实用性、先进性、实时性、安全性、可靠性、可扩展性、易维护性为原则。第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页自控监控系统综合运用了计算机技术、网络技术、现代通信技术、智能测控技术、自动控制技术等领域的最新成果，根据能源设备的自身特点，对其进行遥测、遥信、遥控实时监控其运行参数，监测和处理故障，记录和处理相关数据，从而实现设施的的无人值守和集中维护，提高设备维护的效率和可靠性，减少维护人员的工作。系统在开发中选用先进的软件开发平台、运行环境和高性能监控设备，使得整个监控系统具有技术先进、安全可靠、易于操作、便于维护的优点，同时具有很强的横向和纵向扩展功能。系统设置和设计遵循先进性、可靠性、可维护性、可操作性、实用性、可扩展性与开放性、标准性、规范性、专业性、专业性和经济性的原则，完成对动力能源系统的手/自动控制、远程监控、数据采集功能，达到系统可靠、节能运行，减少人力资源成本，实现集测、控、管、计量于一体的自动化控制系统。第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页1.1工程范围：本包供货调试的自控系统部分如下：1,AHU空调系统控制2.MAU空调系统控制3.PCW系统控制以下部分为各分包厂商提供通信协议和接口，自控系统负责整合：1、待定第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页1.2规范和标准：：GA/T75-94《安全防范工程工序与要求》GA308-2001《安全防范系统验收规则》GBJ79-85《工业企业通信接地设计规范》GBJ115-87《工业电视系统工程设计规范》GBJ93-86《工业自动化仪表工程施工及验收规范》GBJ132-90《自动化仪表安装工程质量检验评定标准》GB6501-1986《30MHZ-1GHZ声音和电视信号电缆分配系统》GBJ120-1988《工业企业公共天线电视系统设计规范》GBJ16-87《建筑设计防火规范》（1997版）GB50054-95《低压配电设计规范》GB50168-92《电气装置安装工程电缆线路施工及验收规范》GB50169-92《电气装置安装工程接地装置施工及验收规范》GB50174-93《电子计算机机房设计规范》GB/T2887-2000《电子计算机机房场地通用规范》GB50057-94《建筑物防雷设计规范》DGJ0B-83-2000《防静电工程技术规范》第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页1.3设计总原则和要求：全厂设备监控整合管理系统(FMCS)在满足现实需要基础上，应有适当...
