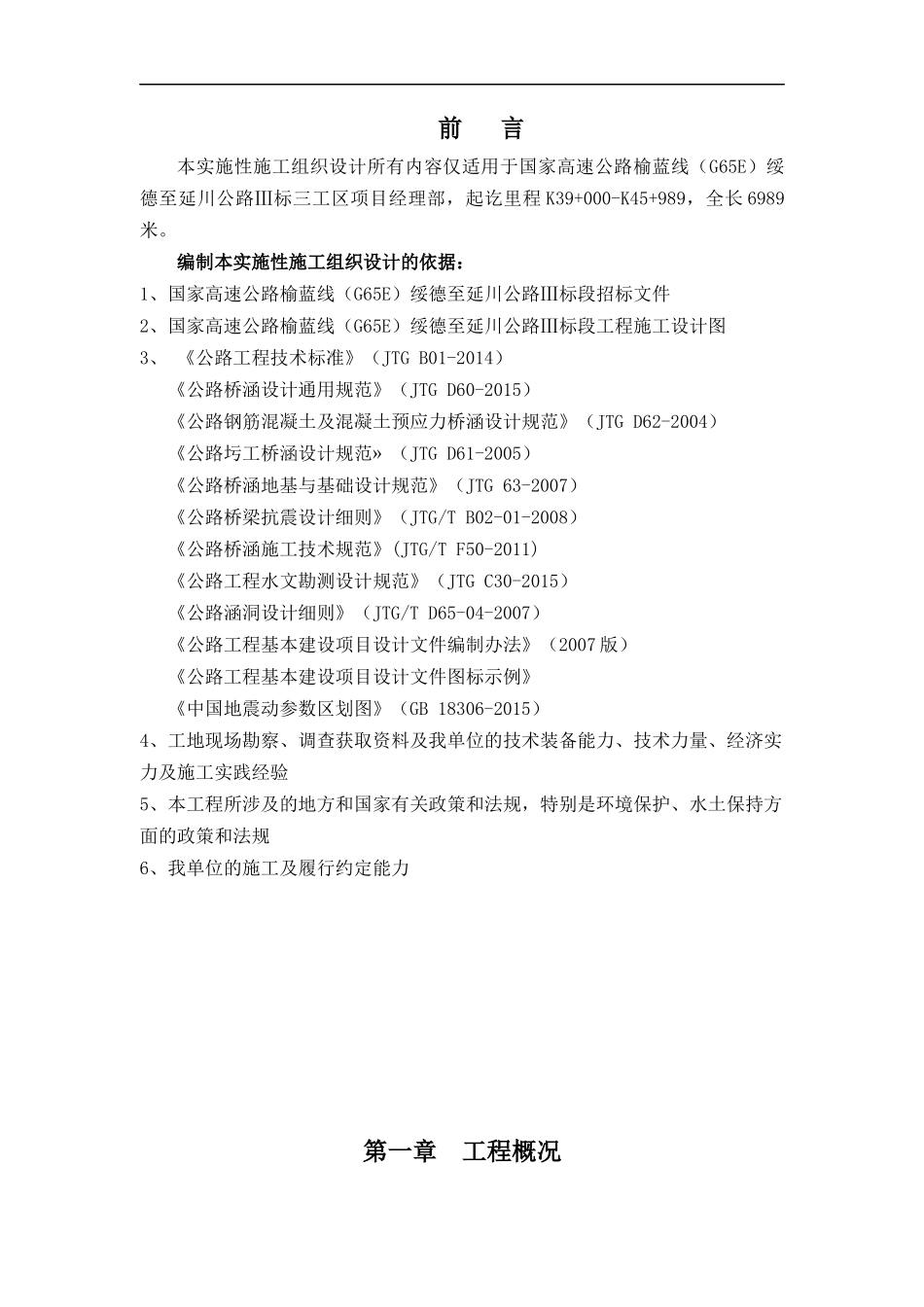

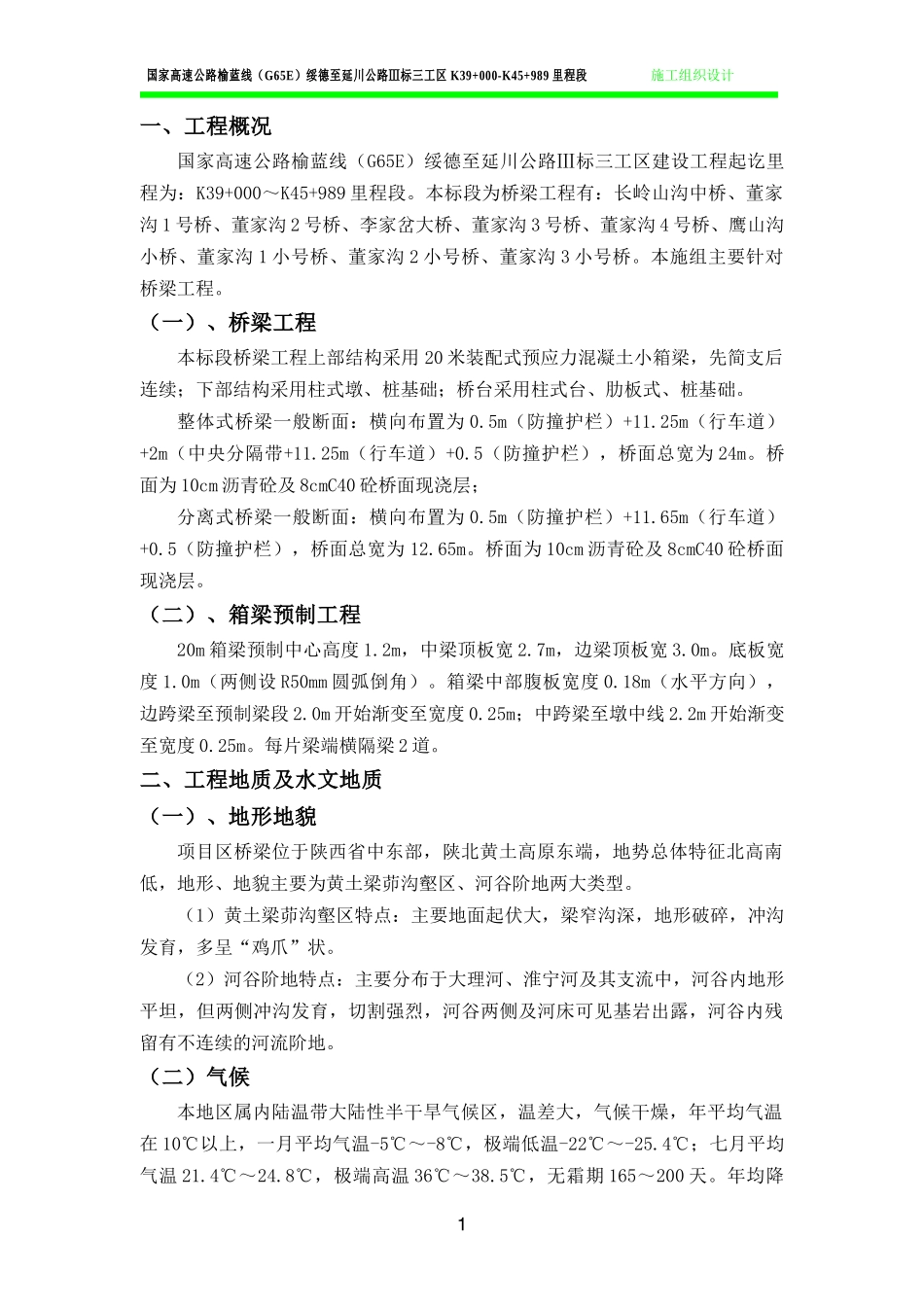

前言本实施性施工组织设计所有内容仅适用于国家高速公路榆蓝线（G65E）绥德至延川公路Ⅲ标三工区项目经理部，起讫里程K39+000-K45+989，全长6989米。编制本实施性施工组织设计的依据：1、国家高速公路榆蓝线（G65E）绥德至延川公路Ⅲ标段招标文件2、国家高速公路榆蓝线（G65E）绥德至延川公路Ⅲ标段工程施工设计图3、《公路工程技术标准》（JTGB01-2014）《公路桥涵设计通用规范》（JTGD60-2015）《公路钢筋混凝土及混凝土预应力桥涵设计规范》（JTGD62-2004）《公路圬工桥涵设计规范»（JTGD61-2005）《公路桥涵地基与基础设计规范》（JTG63-2007）《公路桥梁抗震设计细则》（JTG/TB02-01-2008）《公路桥涵施工技术规范》(JTG/TF50-2011)《公路工程水文勘测设计规范》（JTGC30-2015）《公路涵洞设计细则》（JTG/TD65-04-2007）《公路工程基本建设项目设计文件编制办法》（2007版）《公路工程基本建设项目设计文件图标示例》《中国地震动参数区划图》（GB18306-2015）4、工地现场勘察、调查获取资料及我单位的技术装备能力、技术力量、经济实力及施工实践经验5、本工程所涉及的地方和国家有关政策和法规，特别是环境保护、水土保持方面的政策和法规6、我单位的施工及履行约定能力第一章工程概况国家高速公路榆蓝线（G65E）绥德至延川公路Ⅲ标三工区K39+000-K45+989里程段施工组织设计一、工程概况国家高速公路榆蓝线（G65E）绥德至延川公路Ⅲ标三工区建设工程起讫里程为：K39+000～K45+989里程段。本标段为桥梁工程有：长岭山沟中桥、董家沟1号桥、董家沟2号桥、李家岔大桥、董家沟3号桥、董家沟4号桥、鹰山沟小桥、董家沟1小号桥、董家沟2小号桥、董家沟3小号桥。本施组主要针对桥梁工程。（一）、桥梁工程本标段桥梁工程上部结构采用20米装配式预应力混凝土小箱梁，先简支后连续；下部结构采用柱式墩、桩基础；桥台采用柱式台、肋板式、桩基础。整体式桥梁一般断面：横向布置为0.5m（防撞护栏）+11.25m（行车道）+2m（中央分隔带+11.25m（行车道）+0.5（防撞护栏），桥面总宽为24m。桥面为10cm沥青砼及8cmC40砼桥面现浇层；分离式桥梁一般断面：横向布置为0.5m（防撞护栏）+11.65m（行车道）+0.5（防撞护栏），桥面总宽为12.65m。桥面为10cm沥青砼及8cmC40砼桥面现浇层。（二）、箱梁预制工程20m箱梁预制中心高度1.2m，中梁顶板宽2.7m，边梁顶板宽3.0m。底板宽度1.0m（两侧设R50mm圆弧倒角）。箱梁中部腹板宽度0.18m（水平方向），边跨梁至预制梁段2.0m开始渐变至宽度0.25m；中跨梁至墩中线2.2m开始渐变至宽度0.25m。每片梁端横隔梁2道。二、工程地质及水文地质（一）、地形地貌项目区桥梁位于陕西省中东部，陕北黄土高原东端，地势总体特征北高南低，地形、地貌主要为黄土梁茆沟壑区、河谷阶地两大类型。（1）黄土梁茆沟壑区特点：主要地面起伏大，梁窄沟深，地形破碎，冲沟发育，多呈“鸡爪”状。（2）河谷阶地特点：主要分布于大理河、淮宁河及其支流中，河谷内地形平坦，但两侧冲沟发育，切割强烈，河谷两侧及河床可见基岩出露，河谷内残留有不连续的河流阶地。（二）气候本地区属内陆温带大陆性半干旱气候区，温差大，气候干燥，年平均气温在10℃以上，一月平均气温-5℃～-8℃，极端低温-22℃～-25.4℃；七月平均气温21.4℃～24.8℃，极端高温36℃～38.5℃，无霜期165～200天。年均降1国家高速公路榆蓝线（G65E）绥德至延川公路Ⅲ标三工区K39+000-K45+989里程段施工组织设计水量486毫米，春季干旱少雨，多大风；夏秋季温湿多雨，降雨量占全年的25%，且以暴雨、阵雨为主，历时短，降雨量大；冬季寒冷干燥、雨雪稀少。冻土深度79～119cm。（三）水系、水文概况项目区属于黄河流域，无定河水系，主要河流有大理河、淮宁河、柳湾沟、郝家桥沟、南沟河（寺则河）、徐家沟、董家沟。其余支流规模较小，多呈羽状排列。（1）大理河古名平水，是无定河的一级支流。发源于靖边县南部，向东南流经子洲县、米脂县、绥德县，于绥德县城南汇入无定河。全长170km，流域面积3906km2多年平均输沙量65.4*106T。据绥德水文站资料，多年平均径流量5.9立方米/秒，最大洪峰流量2450立方米/秒，最枯...
