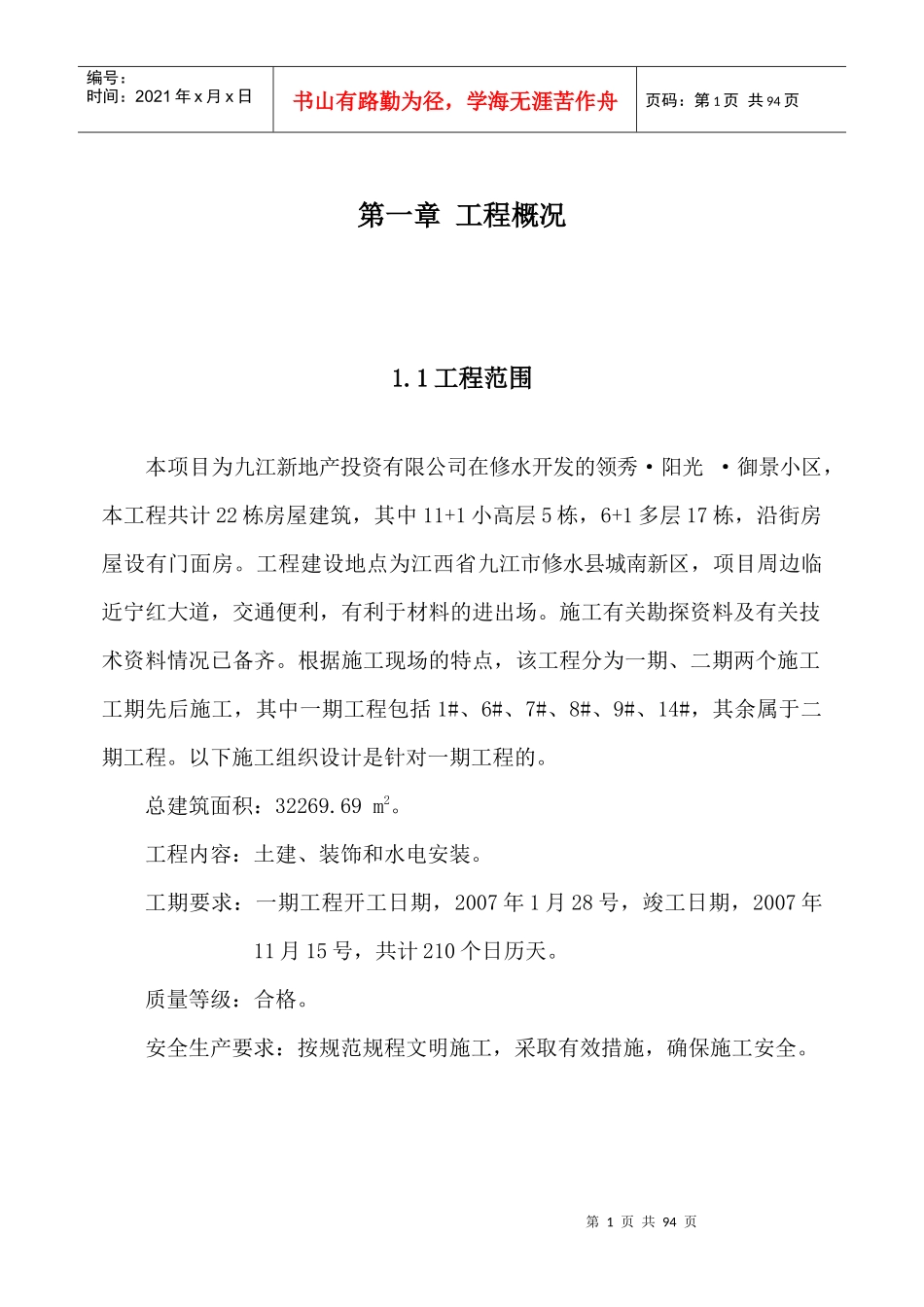

第1页共94页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共94页第一章工程概况1.1工程范围本项目为九江新地产投资有限公司在修水开发的领秀·阳光·御景小区,本工程共计22栋房屋建筑,其中11+1小高层5栋,6+1多层17栋,沿街房屋设有门面房。工程建设地点为江西省九江市修水县城南新区,项目周边临近宁红大道,交通便利,有利于材料的进出场。施工有关勘探资料及有关技术资料情况已备齐。根据施工现场的特点,该工程分为一期、二期两个施工工期先后施工,其中一期工程包括1#、6#、7#、8#、9#、14#,其余属于二期工程。以下施工组织设计是针对一期工程的。总建筑面积:32269.69m2。工程内容:土建、装饰和水电安装。工期要求:一期工程开工日期,2007年1月28号,竣工日期,2007年11月15号,共计210个日历天。质量等级:合格。安全生产要求:按规范规程文明施工,采取有效措施,确保施工安全。第2页共94页第1页共94页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共94页1.2设计说明1.2.1建筑设计概要该工程的1#楼为框架-剪力墙结构,其余均为6+1砖混结构。斜坡屋面盖水泥瓦,屋面防水等级为Ⅱ级。室内外高差详见各楼号施工图(高差不一致),建筑物底层四周设800宽混凝土散水。建筑高度均为20.18m。墙体:本工程墙体除卫生间120厚外,其余均采用240厚MU10机砖,±0.000以下用M10.0水泥砂浆(6#、7#楼)及M7.5水泥沙浆(1#、9#、14#楼)砌筑,±0.000以上用M7.5混合砂浆(6#、7#、9#、14#楼)及M5.0混合砂浆(1#、8#楼)砌筑。内墙面:楼梯间及公共部位基层用15厚1:2.5水泥砂浆找平,面层刮仿瓷涂料。其余房间根据合同只做到墙面水泥砂浆粉刷。天棚:钢筋混凝土板底刷掺有3%~5%的108胶的素水泥一道,而后用7厚1:0.3:3水泥石灰膏打底扫光。另在楼梯间及公共部分的面层还需要刮仿瓷。地面:卫生间地面(由下至上)砼地坪1:2.5水泥砂浆找坡层刷基层处理剂一道2厚防水涂料20厚1:4干硬性水泥砂浆。房间地面(由下至上)素土夯实120厚C15砼垫层素水泥砂浆结合一道25厚1:2.5水泥砂浆20厚撒干水泥抹平压光。楼面:钢筋混凝土结构楼板。踢脚线:楼梯间采用面砖踢脚,储藏间采用水泥砂浆踢脚。其余房间均第3页共94页第2页共94页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共94页不做踢脚线。门窗:采用成品木门、木质防火门、80系列塑钢窗等。屋面:屋面采用坡屋面形式,防水等级Ⅱ级,其做法是(由下至上)钢筋砼结构层1;2.5水泥砂浆找平层4厚SBS防水卷材一道35厚挤塑板挂瓦条及顺水条水泥瓦1.2.2结构设计概要该工程结构设计使用年限为50年,建筑结构安全等级为二级,抗震设防烈度6度。本工程各楼号的地基设计根据修水宁宇地勘公司提供的《修水县领秀·阳光·御景住宅小区岩土工程报告》,该一期工程的所有楼号的基础均采用柱下独立基础及墙下条形基础,持力层均落在粉质粘土层上,其承载力特征值Fak=200Kpa。混凝土强度等级:6#、7#、8#、9#、14#基础垫层为C10,基础为C25,以上均为C20;1#楼除一、二层柱梁板采用C30外,其余部分同其它楼号。混凝土保护层厚度:根据工程所处环境类别分别详见各楼号施工图《结构设计说明(一)》及相关规范要求。钢筋采用HPB为I级、HRB为II级,构造柱与梁连接处,梁截面之外上下各500mm范围内之构造柱箍筋应加密,间距100mm,砌体与构造柱相第4页共94页第3页共94页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共94页交处应砌成马牙槎,构造柱应用拉接筋与砌体拉接。柱与砌体的连接应沿柱高度每隔500预埋2φ6钢筋,锚入柱内200,外伸700。框架柱钢筋连接采用电渣压力焊。板底钢筋伸入支座10d以上,且不于120㎜;板的支座上部负筋两端设直勾,锚固长度不足时,应将垂直段加上至满足为止;板上孔洞应预留,施工时各工程必须配合土建,避免后凿,当板底与梁底平时,板底筋应置于梁筋之上。门窗过梁除设有钢筋混凝土梁兼做过梁外,其它均按照施工图《结构设计说明(一)》第7条设置,过梁砼等级为C20。施工应注意以下事项:本工程质量及所用建筑材料必须符合...
