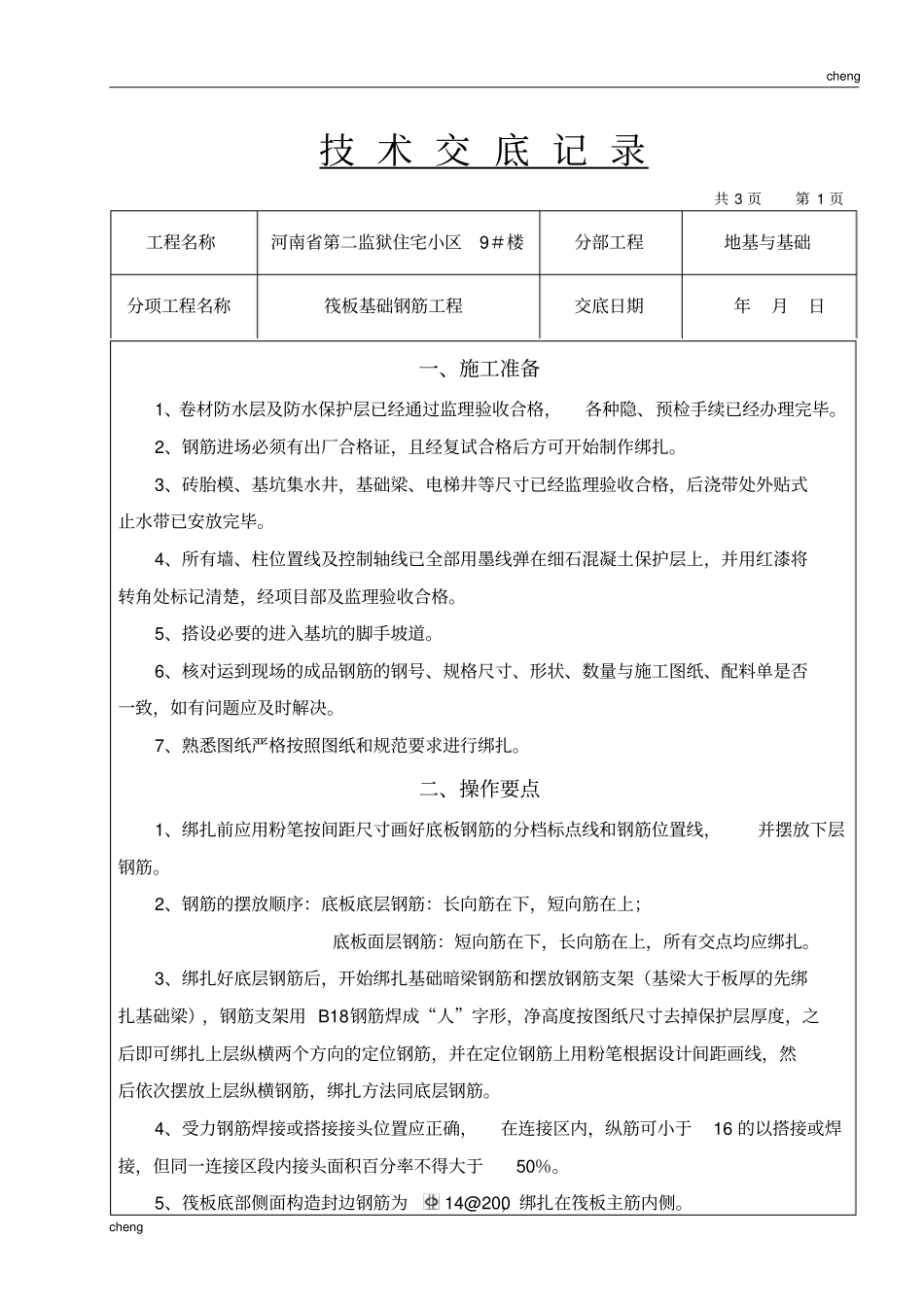

chengcheng技术交底记录共3页第1页工程名称河南省第二监狱住宅小区9＃楼分部工程地基与基础分项工程名称筏板基础钢筋工程交底日期年月日一、施工准备1、卷材防水层及防水保护层已经通过监理验收合格，各种隐、预检手续已经办理完毕。2、钢筋进场必须有出厂合格证，且经复试合格后方可开始制作绑扎。3、砖胎模、基坑集水井，基础梁、电梯井等尺寸已经监理验收合格，后浇带处外贴式止水带已安放完毕。4、所有墙、柱位置线及控制轴线已全部用墨线弹在细石混凝土保护层上，并用红漆将转角处标记清楚，经项目部及监理验收合格。5、搭设必要的进入基坑的脚手坡道。6、核对运到现场的成品钢筋的钢号、规格尺寸、形状、数量与施工图纸、配料单是否一致，如有问题应及时解决。7、熟悉图纸严格按照图纸和规范要求进行绑扎。二、操作要点1、绑扎前应用粉笔按间距尺寸画好底板钢筋的分档标点线和钢筋位置线，并摆放下层钢筋。2、钢筋的摆放顺序：底板底层钢筋：长向筋在下，短向筋在上；底板面层钢筋：短向筋在下，长向筋在上，所有交点均应绑扎。3、绑扎好底层钢筋后，开始绑扎基础暗梁钢筋和摆放钢筋支架（基梁大于板厚的先绑扎基础梁），钢筋支架用B18钢筋焊成“人”字形，净高度按图纸尺寸去掉保护层厚度，之后即可绑扎上层纵横两个方向的定位钢筋，并在定位钢筋上用粉笔根据设计间距画线，然后依次摆放上层纵横钢筋，绑扎方法同底层钢筋。4、受力钢筋焊接或搭接接头位置应正确，在连接区内，纵筋可小于16的以搭接或焊接，但同一连接区段内接头面积百分率不得大于50％。5、筏板底部侧面构造封边钢筋为14@200，绑扎在筏板主筋内侧。chengcheng技术交底记录共3页第2页工程名称河南省第二监狱住宅小区9＃楼分部工程地基与基础分项工程名称筏板基础钢筋工程交底日期2010年月日6、集水坑处板底、板面筋断开分别锚固.钢筋的锚固长度受拉钢筋基本锚固长度Lab、LABE和受拉钢筋的锚固钢筋长度La、LAE以及锚固长度修正系数按11G101-1中的53页取值，任何时候锚固长度不得小于200mm；7、后浇带的位置按照A2地下室的后浇带留置位置进行留置，后浇带钢筋板、墙钢筋应断开搭接。地下室的底板、顶板、外墙后浇带内的钢筋全部采用搭接接头。详细做法参照结构设计总说明第十条。具体钢筋规格按照图纸和图纸会审进行施工。8、墙、柱插筋伸至筏板底层筋上边，平直段长度为15d，在筏板内部按间距不大于500㎜且不少于两道水平分布筋（或箍筋）与主筋绑扎，其中柱箍为非复合箍；柱墩按照图纸大样图进行施工。9、基础钢筋保护层厚度：按照图纸总说明六中的防水保护层厚度进行留置，当保护层厚度≥50mm时，应在保护层内配置防裂、防剥落的钢筋网片，且网片保护层厚度不小于25mm；10、外墙外围应搭设双排脚手架，悬挑出水平杆用于固定外墙插筋。三、质量标准主控项目：1、钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。2、钢筋连接方式应符合设计要求，接头应相互错开，位置符合现行规范规定。3、钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。4、绑扎钢筋不应有缺扣、松扣现象，弯钩的朝向正确，搭接长度不小于规定值，箍筋的数量、弯钩的角度、平直长度应符合施工规范的规定。允许偏差项目：1、受力钢筋顺长度方向全长的净尺寸：±10mm；箍筋内净尺寸：±5mm。2、绑扎钢筋网长、宽：±10mm，网眼尺寸：±20mm。3、绑扎钢筋骨架的宽度、高度：±5mm，长度±10mm。chengcheng技术交底记录共3页第3页工程名称河南省第二监狱住宅小区9＃楼分部工程地基与基础分项工程名称筏板基础钢筋工程交底日期2010年月日4、箍筋、横向钢筋间距：±20mm。5、受力钢筋间距±10mm，排距±5mm。6、受力钢筋保护层厚度：基础：±10mm，柱：±5mm，墙：±3mm。四、成品保护墙、柱主筋插筋与底板上、下层筋需仔细绑扎固定牢固，必要时可附加辅助筋电焊固定，混凝土浇筑前，加强检查，浇筑过程中要安排专人负责修整。五、安全注意事项1、钢筋加工机械的操作人员，应经过一定的机械操作技术培训，掌握机械性能和操作规程后，才能上岗。2、钢筋加工机械的电气设备，应由良好的绝缘并接地，做到“一机一闸一...
