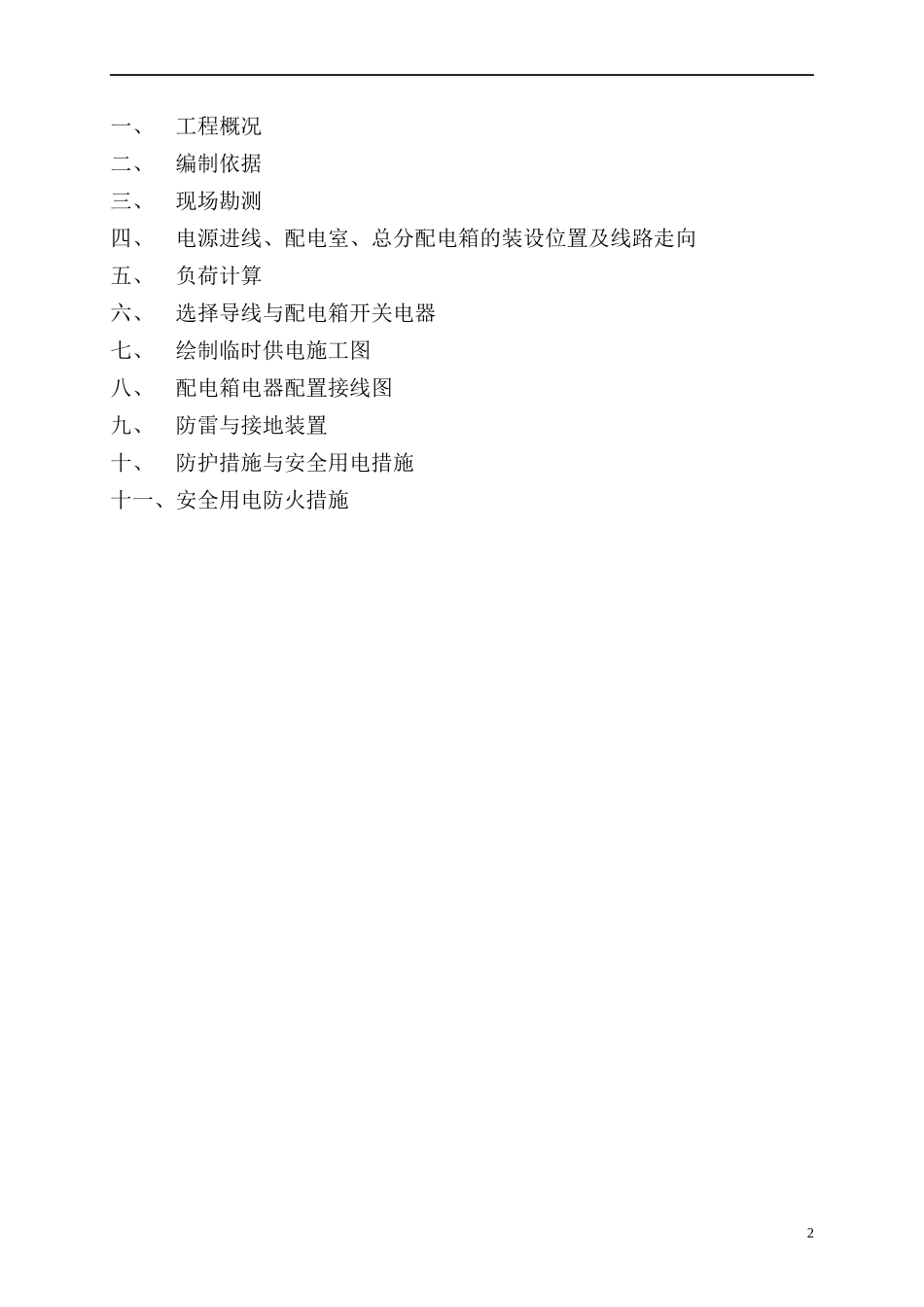

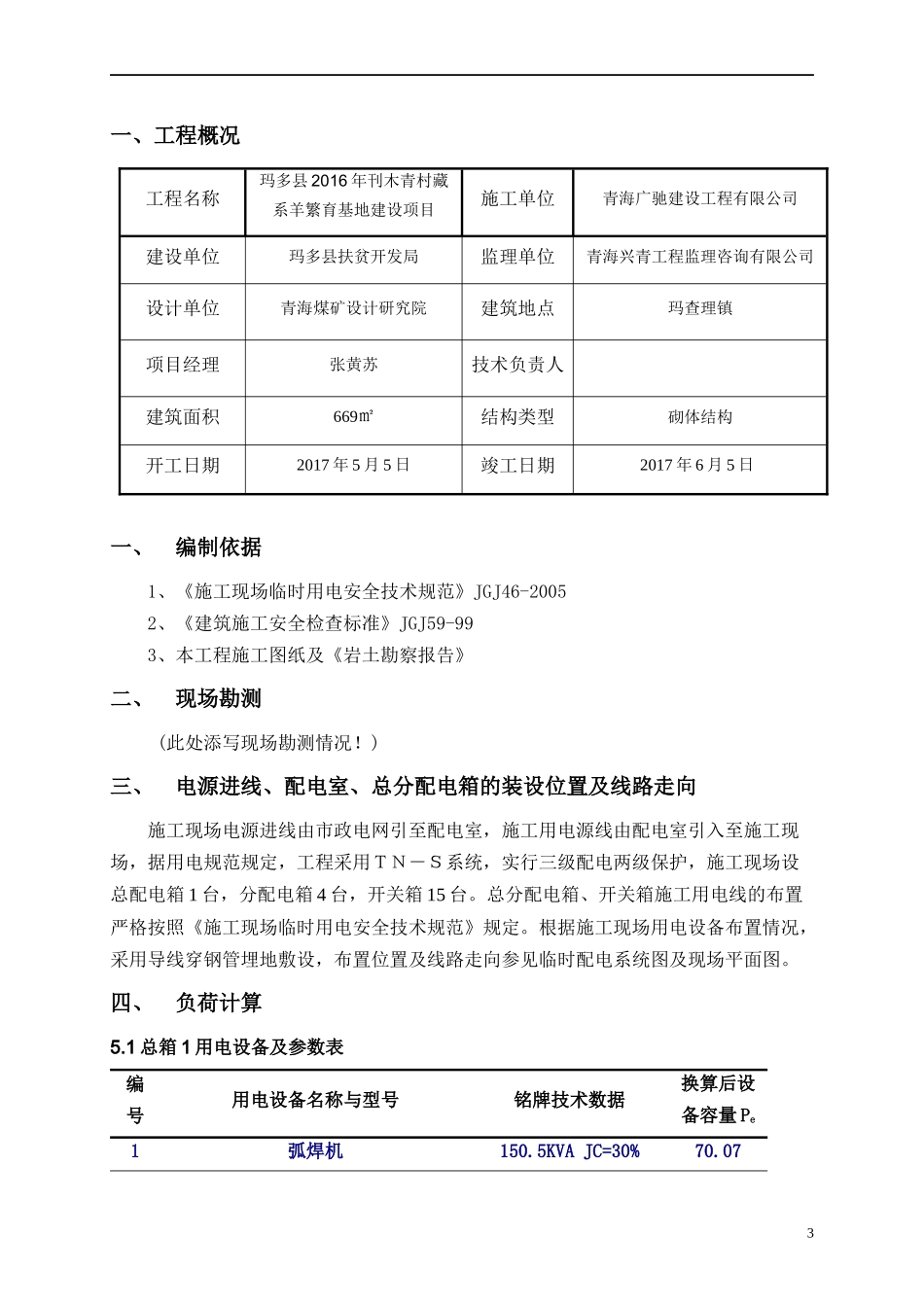

项目名称：玛多县2016年刊木青村藏系羊繁育基地建设项目临时用电专项方案施工单位：青海广驰建设工程有限公司编制日期：2017年5月5日目录1一、工程概况二、编制依据三、现场勘测四、电源进线、配电室、总分配电箱的装设位置及线路走向五、负荷计算六、选择导线与配电箱开关电器七、绘制临时供电施工图八、配电箱电器配置接线图九、防雷与接地装置十、防护措施与安全用电措施十一、安全用电防火措施2一、工程概况工程名称玛多县2016年刊木青村藏系羊繁育基地建设项目施工单位青海广驰建设工程有限公司建设单位玛多县扶贫开发局监理单位青海兴青工程监理咨询有限公司设计单位青海煤矿设计研究院建筑地点玛查理镇项目经理张黄苏技术负责人建筑面积669㎡结构类型砌体结构开工日期2017年5月5日竣工日期2017年6月5日一、编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《建筑施工安全检查标准》JGJ59-993、本工程施工图纸及《岩土勘察报告》二、现场勘测(此处添写现场勘测情况！)三、电源进线、配电室、总分配电箱的装设位置及线路走向施工现场电源进线由市政电网引至配电室，施工用电源线由配电室引入至施工现场，据用电规范规定，工程采用ＴＮ－Ｓ系统，实行三级配电两级保护，施工现场设总配电箱1台，分配电箱4台，开关箱15台。总分配电箱、开关箱施工用电线的布置严格按照《施工现场临时用电安全技术规范》规定。根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图。四、负荷计算5.1总箱1用电设备及参数表编号用电设备名称与型号铭牌技术数据换算后设备容量Pe1弧焊机150.5KVAJC=30%70.0732弧焊机100KVAJC=30%46.563电焊机32KVAJC=65%21.939照明箱6.4KW6.410钢筋煨弯机4KW411剪断机3KW312电锯2.8KW2.813平刨2.8KW2.814震捣器1.5KW1.515震捣器1.5KW1.5合计160.55弧焊机铭牌暂载率Jc=30%，统一换算到暂载率Jc=100%，其换算后的设备容量为Pe=S'Cosφ=150.5××0.85=70.1KW弧焊机铭牌暂载率Jc=30%，统一换算到暂载率Jc=100%，其换算后的设备容量为Pe=S'Cosφ=100××0.85=46.6KW电焊机铭牌暂载率Jc=65%，统一换算到暂载率Jc=100%，其换算后的设备容量为Pe=S'Cosφ=32××0.85=21.9KW塔式起重机铭牌暂载率Jc=25%，统一换算到暂载率Jc=25%，其换算后的设备容量为Pe=2P'=2×25×=25.0KW5.2设备容量及计算负荷总箱下电气设备组成一个设备组，总需要系数Kx=0.6，综合功率因数Cosφ=0.8，总计算负荷为Pj=Kx∑Pe=0.6×226.56=135.94KWQj=Pjtgφ=135.94×0.75=101.96KvarSj=Pj2+Qj2=135.942+101.962=169.93KVAIj=Sj=169.93=258.19A√3×Ue1.732×0.385.3总箱至分箱1的计算负荷功率因数Cosφ=0.85,Pj=21.93+70.07+46.56=138.56KW,Qj=Pjtgφ=138.56×0.62=85.91Kvar4Sj=Pj2+Qj2=138.562+85.912=163.03KVAIj=Sj=163.03=247.71A√3×Ue1.732×0.385.4总箱至分箱2的计算负荷功率因数Cosφ=0.8,Pj=11+1.5+1.5+25=39KW,Qj=Pjtgφ=39×0.75=29.25KvarSj=Pj2+Qj2=392+29.252=48.75KVAIj=Sj=48.75=74.07A√3×Ue1.732×0.385.5总箱至分箱3的计算负荷功率因数Cosφ=0.8,Pj=7.5+7.5+15+6.4=36.4KW,Qj=Pjtgφ=36.4×0.75=27.30KvarSj=Pj2+Qj2=36.42+27.302=45.50KVAIj=Sj=45.50=69.13A√3×Ue1.732×0.385.6总箱至分箱4的计算负荷功率因数Cosφ=0.65,Pj=3+4+2.8+2.8=12.6KW,Qj=Pjtgφ=12.6×1.17=14.74KvarSj=Pj2+Qj2=12.62+14.742=19.39KVAIj=Sj=19.39=29.46A√3×Ue1.732×0.3855.7选择变压器根据计算的总的视在功率与最大干线功率（以单个开关箱的最大功率逐级计算选择）取大值选择S7-200/10型三相电力变压器，它的容量为200kVA>169.93kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。五、选择导线与配电箱开关电器按允许温升初选电缆芯线截面，然后按电压偏移和机械强度校验。1、总箱11、按允许温升初选导线截面计算负荷Ij=272.45A，选择导线：XLV-3×120+2×70，安全载流量为225A。2、按电压偏移校验导线截面查表电缆的电阻R0=0.27Ω/Km，电抗X0=0.244Ω/Km，电缆长度0.120km。ΔU%=R010Ue2∑1nPaLa...
