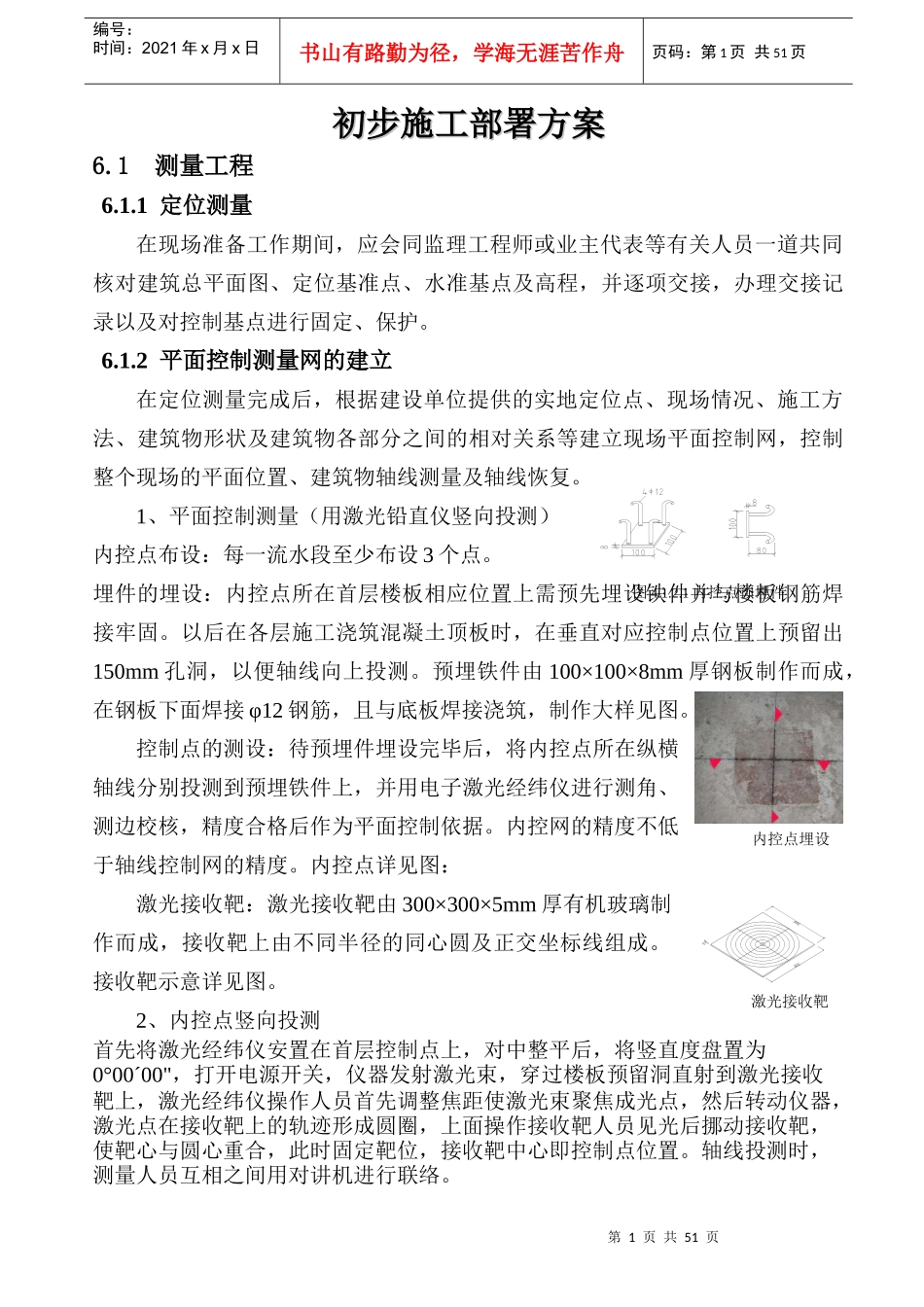

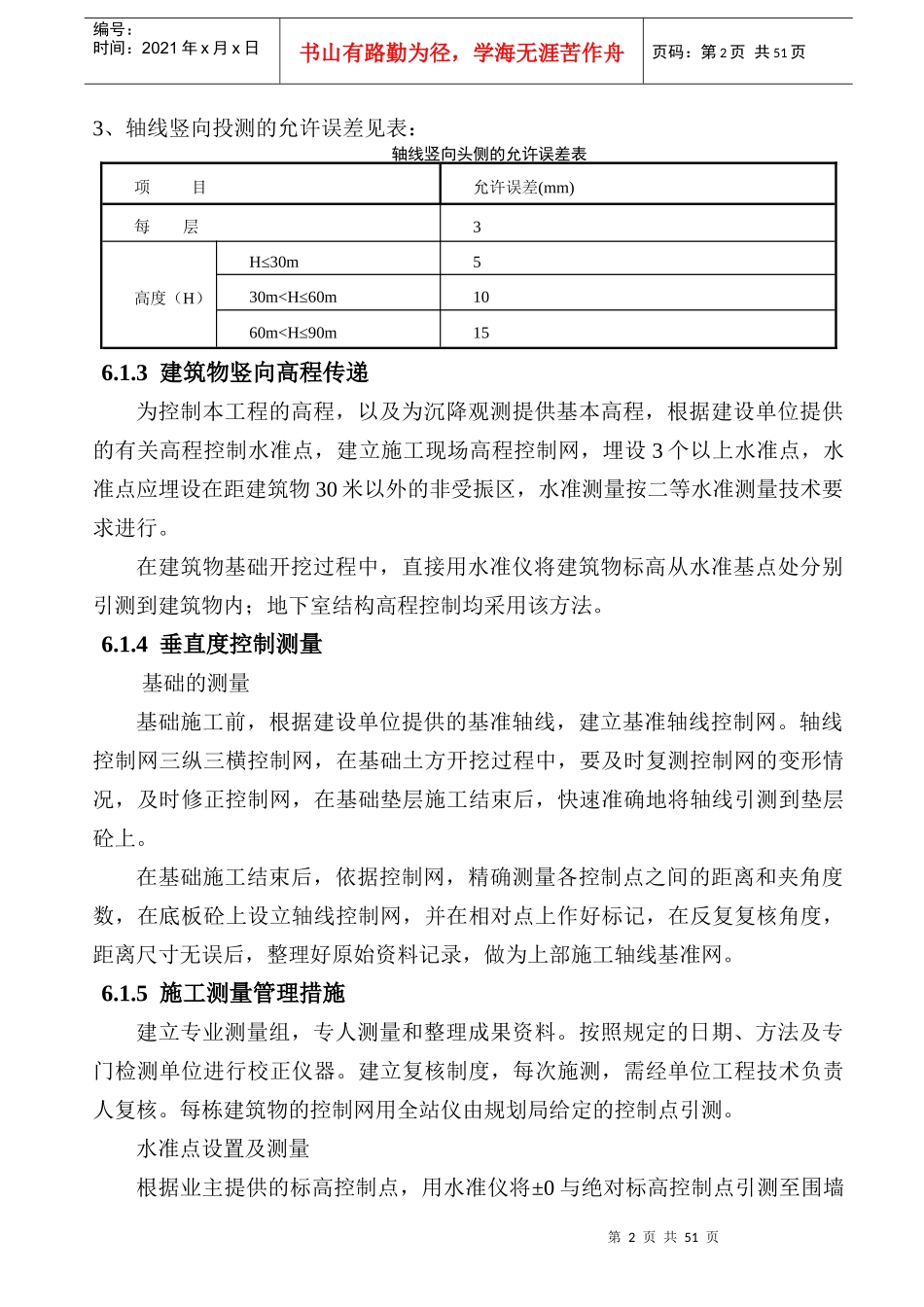

第1页共51页图4.1.2.1内控点预埋件内控点埋设激光接收靶编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页初步施工部署方案初步施工部署方案6.1测量工程6.1.1定位测量在现场准备工作期间，应会同监理工程师或业主代表等有关人员一道共同核对建筑总平面图、定位基准点、水准基点及高程，并逐项交接，办理交接记录以及对控制基点进行固定、保护。6.1.2平面控制测量网的建立在定位测量完成后，根据建设单位提供的实地定位点、现场情况、施工方法、建筑物形状及建筑物各部分之间的相对关系等建立现场平面控制网，控制整个现场的平面位置、建筑物轴线测量及轴线恢复。1、平面控制测量（用激光铅直仪竖向投测）内控点布设：每一流水段至少布设3个点。埋件的埋设：内控点所在首层楼板相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出150mm孔洞，以便轴线向上投测。预埋铁件由100×100×8mm厚钢板制作而成，在钢板下面焊接φ12钢筋，且与底板焊接浇筑，制作大样见图。控制点的测设：待预埋件埋设完毕后，将内控点所在纵横轴线分别投测到预埋铁件上，并用电子激光经纬仪进行测角、测边校核，精度合格后作为平面控制依据。内控网的精度不低于轴线控制网的精度。内控点详见图：激光接收靶：激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。接收靶示意详见图。2、内控点竖向投测首先将激光经纬仪安置在首层控制点上，对中整平后，将竖直度盘置为0°00ˊ00"，打开电源开关，仪器发射激光束，穿过楼板预留洞直射到激光接收靶上，激光经纬仪操作人员首先调整焦距使激光束聚焦成光点，然后转动仪器，激光点在接收靶上的轨迹形成圆圈，上面操作接收靶人员见光后挪动接收靶，使靶心与圆心重合，此时固定靶位，接收靶中心即控制点位置。轴线投测时，测量人员互相之间用对讲机进行联络。第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页3、轴线竖向投测的允许误差见表：轴线竖向头侧的允许误差表项目允许误差(mm)每层3高度（H）H≤30m530m
