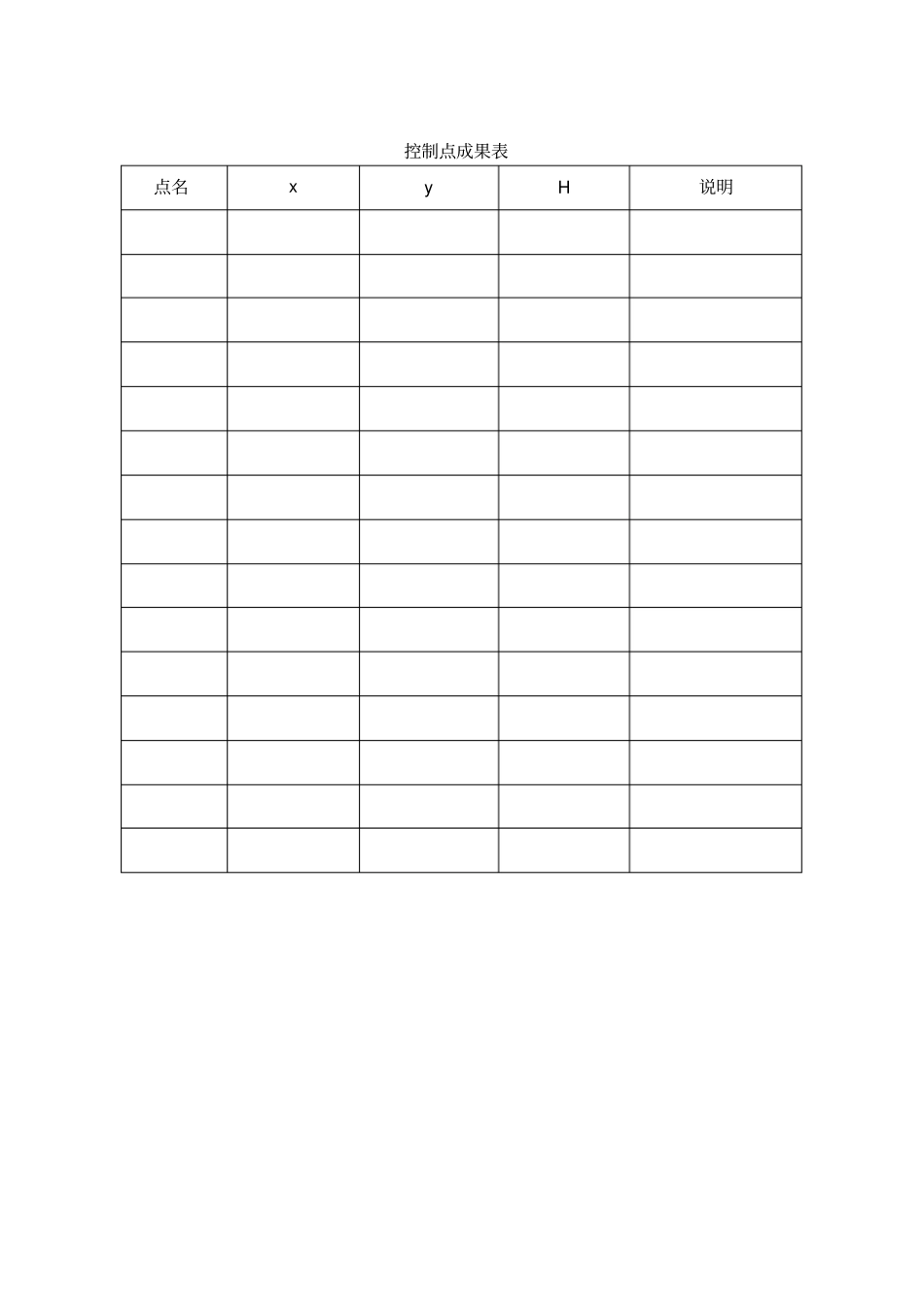

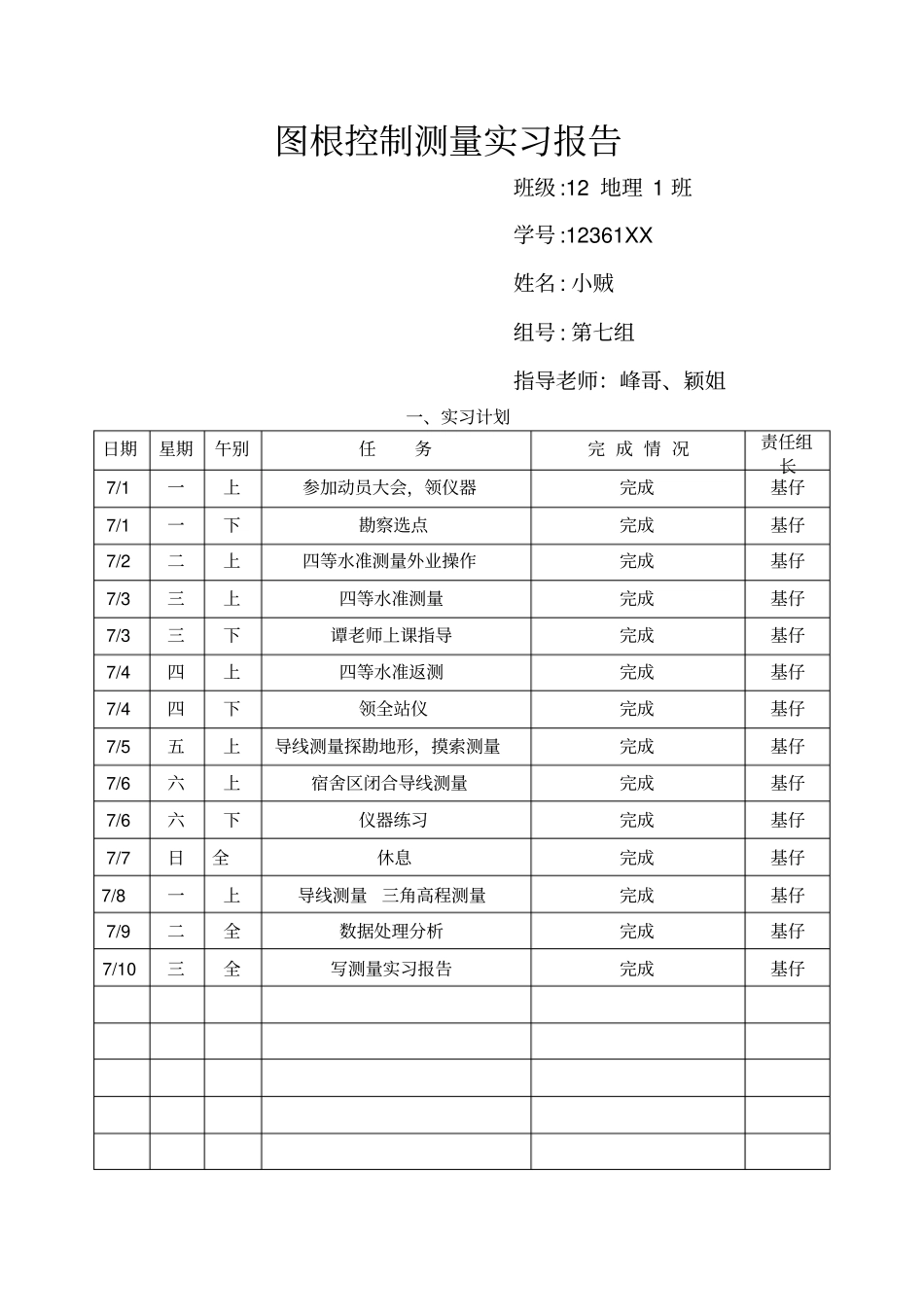

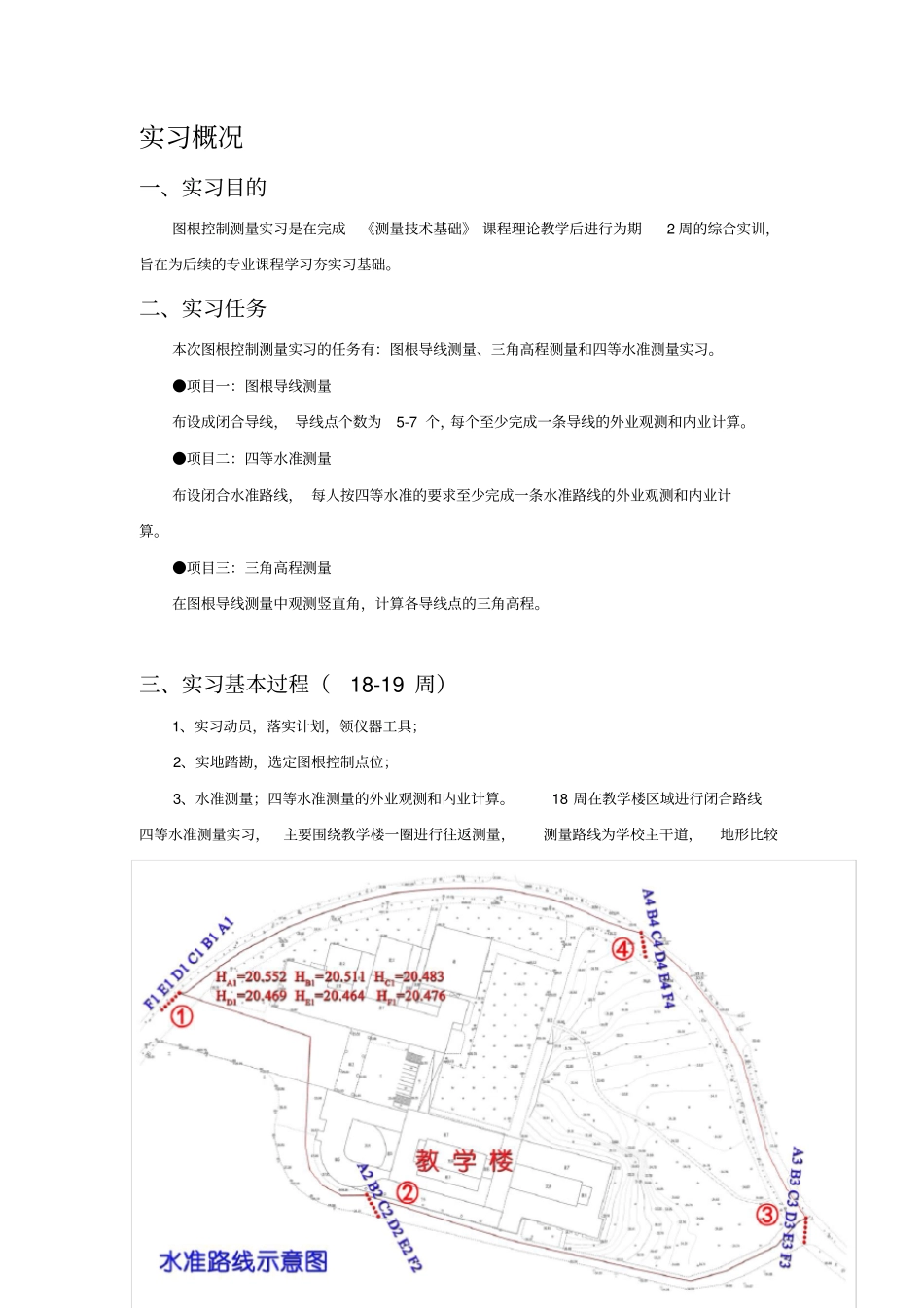

图根控制测量实习报告班级:12地理1班学号:12361XX姓名:小贼组号:第七组指导老师：峰哥、颖姐一、实习计划日期星期午别任务完成情况责任组长7/1一上参加动员大会，领仪器完成基仔7/1一下勘察选点完成基仔7/2二上四等水准测量外业操作完成基仔7/3三上四等水准测量完成基仔7/3三下谭老师上课指导完成基仔7/4四上四等水准返测完成基仔7/4四下领全站仪完成基仔7/5五上导线测量探勘地形，摸索测量完成基仔7/6六上宿舍区闭合导线测量完成基仔7/6六下仪器练习完成基仔7/7日全休息完成基仔7/8一上导线测量三角高程测量完成基仔7/9二全数据处理分析完成基仔7/10三全写测量实习报告完成基仔控制点成果表点名xyH说明实习概况一、实习目的图根控制测量实习是在完成《测量技术基础》课程理论教学后进行为期2周的综合实训，旨在为后续的专业课程学习夯实习基础。二、实习任务本次图根控制测量实习的任务有：图根导线测量、三角高程测量和四等水准测量实习。●项目一：图根导线测量布设成闭合导线，导线点个数为5-7个，每个至少完成一条导线的外业观测和内业计算。●项目二：四等水准测量布设闭合水准路线，每人按四等水准的要求至少完成一条水准路线的外业观测和内业计算。●项目三：三角高程测量在图根导线测量中观测竖直角，计算各导线点的三角高程。三、实习基本过程（18-19周）1、实习动员，落实计划，领仪器工具；2、实地踏勘，选定图根控制点位；3、水准测量；四等水准测量的外业观测和内业计算。18周在教学楼区域进行闭合路线四等水准测量实习，主要围绕教学楼一圈进行往返测量，测量路线为学校主干道，地形比较复杂，车流量和人流量都比较大，对实习的安全性有一定的影响，实习中考虑到避开人流与车辆，不得不进行提前的规划，以提高测量速度和减少对车流和同学们上课的影响。实训时刚好碰到了热带气旋的影响，天气变化较大，时而风雨时而晴，对测量的影响较大。实训时从一个已知水准点B4出发与三个未知水准点B1B2B3形成闭合水准路线进行往返测量，各水准点之间根据实际情况分为若干偶数测站进行观测。预计用时三天完成测量，早上为外业操作时间，下午晚上为内业计算时间，经过组员们的努力圆满完成了测量计划。4、导线控制测量外业：19周在学校宿舍区围绕4.5栋宿舍楼进行图根导线控制外业测量，所测地区地形起伏较大，对仪器的整平与观测有一定的影响。主要顺着宿舍楼的道路和楼梯进行闭合导线往返测量，共分ABCDEF六个测站点进行导线测量，测量时记录竖直角，以进行三角高程计算。宿舍区人流量较大，全站仪和棱镜对外界干扰比较敏感，一丝的一动都会直接影响测量结果，需要对仪器进行随时的保护，防止他人触碰与干扰，对测量要求较高，外业操作时碰上广州地区难得的大晴天，大气清晰度较高，观测视线良好，有利于减少观测误差。但是实训期间天气较热气温较高，阳光猛烈，紫外线辐射较高，高温作业易中暑，对外业者带来一定的挑战性。小组预计用时三天，白天外业测量，晚上内业计算。导线测量区的略图如（本组场地4号）四﹑外业操作与技术要求1．图根导线测量。导线测量的控制点主要选择宿舍楼周围道路的主要转折点或路的交叉处进行打钉定位并进行编号与标记。角度观测：采用测回法观测两测回，每测回配置水平度盘，第1测回测度盘位置为0°01′30″，第2测回度盘位置90°01′30″。一测回中上下半测回互差≤30"，两测回互差≤24"，角度闭合差应≤n40″。距离测量：1测回2次读数，距离互差≤5mm，记录平均值。2．水准测量：水准的控制点主要选择省测绘技能大赛的水准测量时的点进行选点。按四等水准要求，按后前前后的观测顺序进行观测。视线长≤80m，前后视距差≤5m，前后视距差累计限值≤10m，视线离地面最低高度≥0.2m，黑面与红面读数的较差≤3mm，黑面、红面所测高差的较差≤5mm。水准测量的高差闭合差应≤L20，其中L是以km为单位的水准路线长度，主要通过数脚步的方式进行平均估算。3．三角高程测量：竖直角按中丝法观测一回数，在图根导线测量是测出竖直角，不进行独立测量，对向观测高差较差≤D60mm，高差闭合差≤D30mm，其中D是以km为单位的边长。4．外业记录。1)原始记录项目齐...
