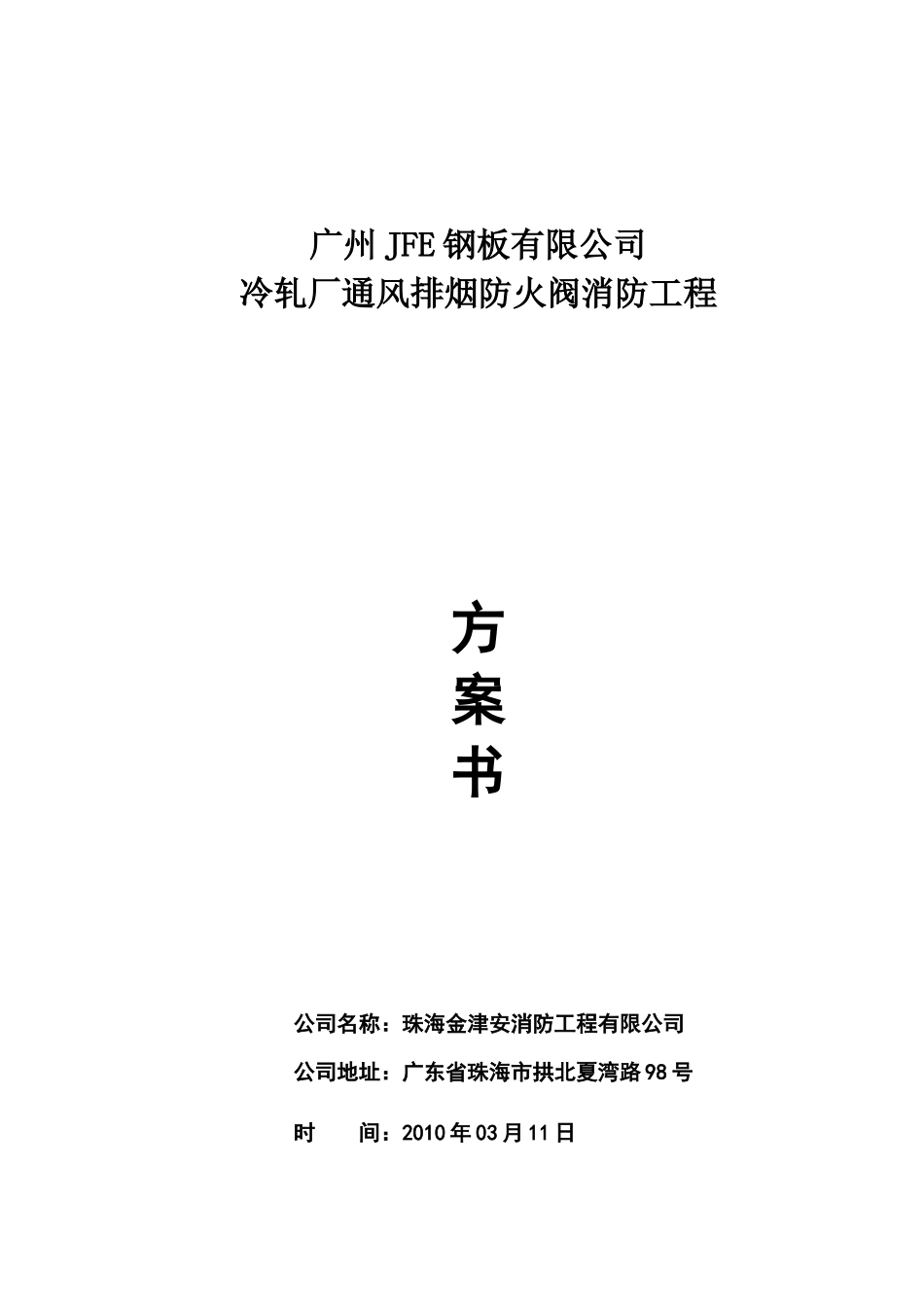

广州JFE钢板有限公司冷轧厂通风排烟防火阀消防工程方案书公司名称：珠海金津安消防工程有限公司公司地址：广东省珠海市拱北夏湾路98号时间：2010年03月11日目录1、概述……………………………………………………………32、现状……………………………………………………………33、设计方案………………………………………………………34、需要说明的问题………………………………………………55、防火阀联动接线原理附图……………………………………56、设备及价格…………………………………………………51、概述1．1项目名称：JFE冷轧通风排烟防火阀工程1．2项目发生单位：设备部1．3设计依据：1．3．1广州JFE钢板有限公司所提供的有关资料；1．3．2《火灾自动报警系统设计规范》（GB50116-98）1．3．3《火灾自动报警系统施工及验收规范》（GB50166-92）1．3．4《建筑设计防火规范》（GB50016-2006）2、现状地下建筑区域中一旦发生火灾，火焰及毒性气体会沿通风管道流窜，没有防火阀将不能阻止火灾的蔓延，从而无法有效的控制火灾，必然会带来较大的损失。针对如此，且应业主要求，JFE冷轧项目酸洗线地下室需设置一套防火阀，TCM地下油库设置九套防火阀。3、设计方案根据消防规范的要求，防火阀须采用不燃材料制作，而且有一定的耐火极限要求；当发生火灾时，防火阀能够自动关闭，从而阻止火灾的蔓延。规范条文如下：A.“《建筑设计防火规范》（GB50016-2006）10.3.14防火阀的设置应符合下列规定：1除本规范另有规定者外，动作温度应为70℃；2防火阀宜靠近防火分隔处设置；3防火阀暗装时，应在安装部位设置方便检修的检修口；4在防火阀两侧各2.0m范围内的风管及其绝热材料应采用不燃材料；5防火阀应符合现行国家标准《防火阀试验方法》GB15930的有关规定。”B.“《火灾自动报警系统设计规范》（GB50116-98）6.3.9火灾报警后，消防控制设备对防烟、排烟设施应有下列控制、显示功能：6.3.9.1停止有关部位的空调送风，关闭电动防火阀，并接收其反馈信号；6.3.9.2启动有关部位的防烟和排烟风机、排烟阀等，并接收其反馈信号；”根据上述原则，将酸洗线地下室需设置一套防火阀，TCM地下油库设置九套防火阀。要求防火阀在地下区域温度达到700C时能够自动关闭。且需进行消防电气联动，原理是消防探测器探测到火灾后，信号传至火灾报警控制器，火灾报警控制器给至控制模块，通过连接防火阀控制电路的继电器，联动关闭所在区域正压送风管道的防火阀，并通过监视模块接收其信号，同时联动打开排烟管道的防火阀，并监视模块接收其信号，排烟管道温度到达2800C时能自动关闭的排烟防火阀。防火阀尺寸为：2750mmX2750mm（长×宽）一个，16250mmX1125mm（长×宽）九个。防火阀可通过在地下区域通风口处安装角钢支架进行固定安装。设备供货生产厂家如下：广州市泰昌实业有限公司、广州市番禺振兴消防设备有限公司、佛山宏盛空调通风设备厂，泰昌公司建厂久，规模大，较专业，建议使用广州市泰昌实业有限公司生产的防火阀。4、需要说明的问题16250mmX1125mm防火阀（共9个）原设计的驱动电机数量为一个，需调整为两个驱动电机。5、防火阀联动接线原理附图：6、设备及价格序号项目费用名称规格单位数量广州泰昌番禺振兴佛山宏盛备注单价合价单价合价单价合价1钢制防火阀2750mm×2750mm台19650.009650.009600.009600.009800.009800.002钢制防火阀1625mm×1125mm台92400.0021600.002380.0021420.002550.0022950.003电源箱只101800.0018000.001800.0018000.001800.0018000.004小计49250.0049020.0050750.005建安工程3500.003500.003500.006其他费用1000.001000.001000.00调试7税金3.41%1832.001825.001884.00总计55582.0055345.0057134.00珠海金津安消防工程有限公司2010-03-16第7页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页
