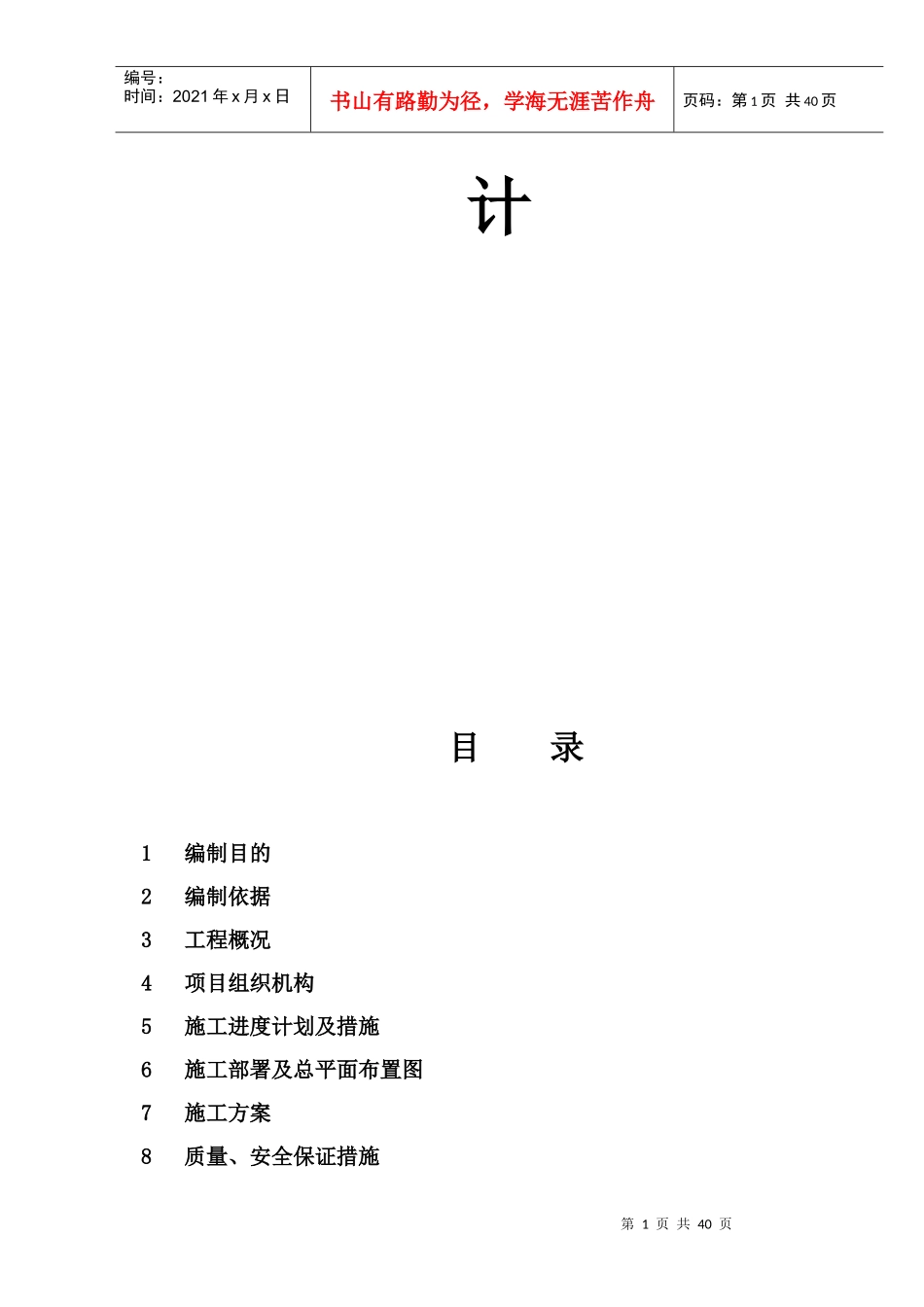

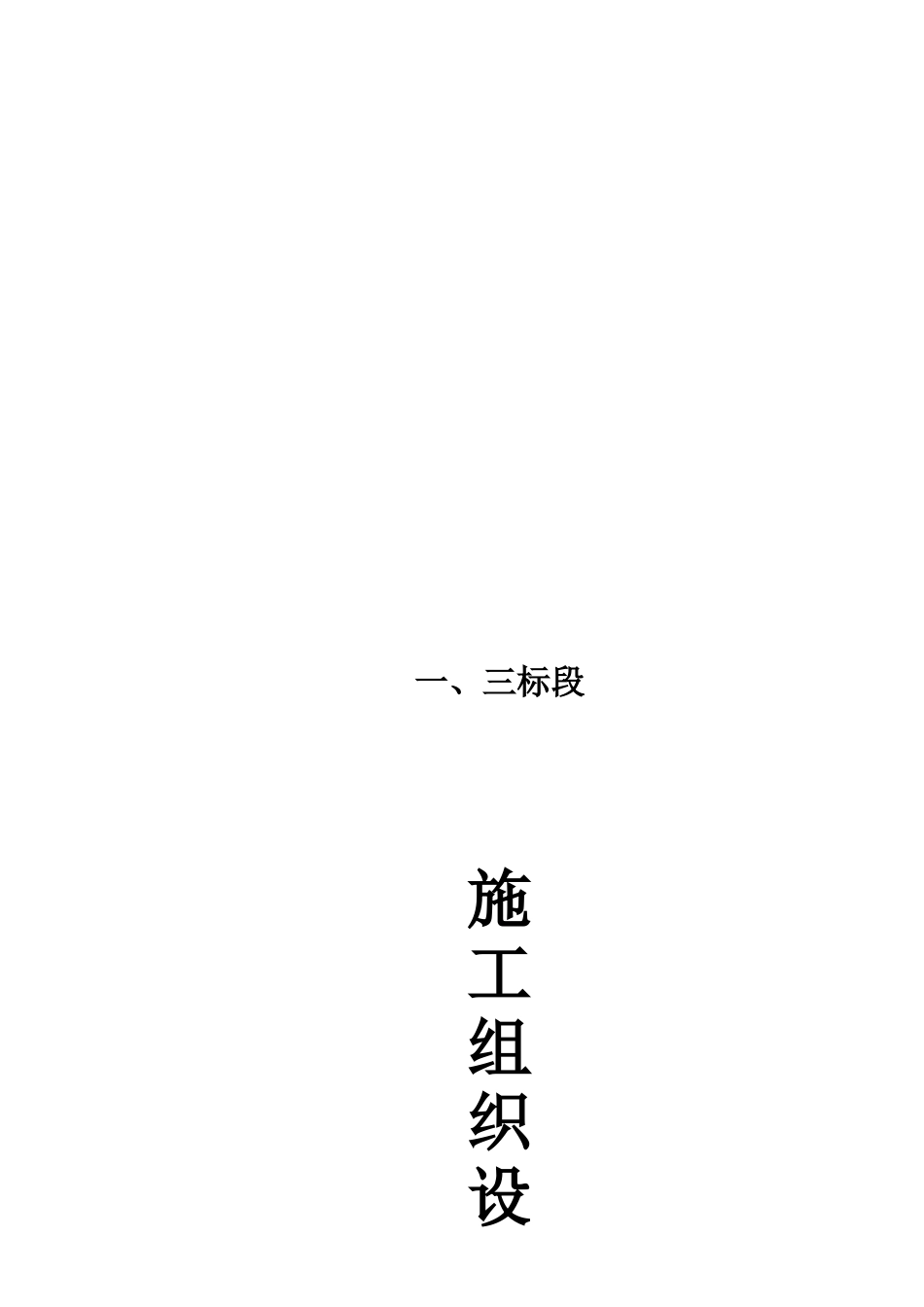

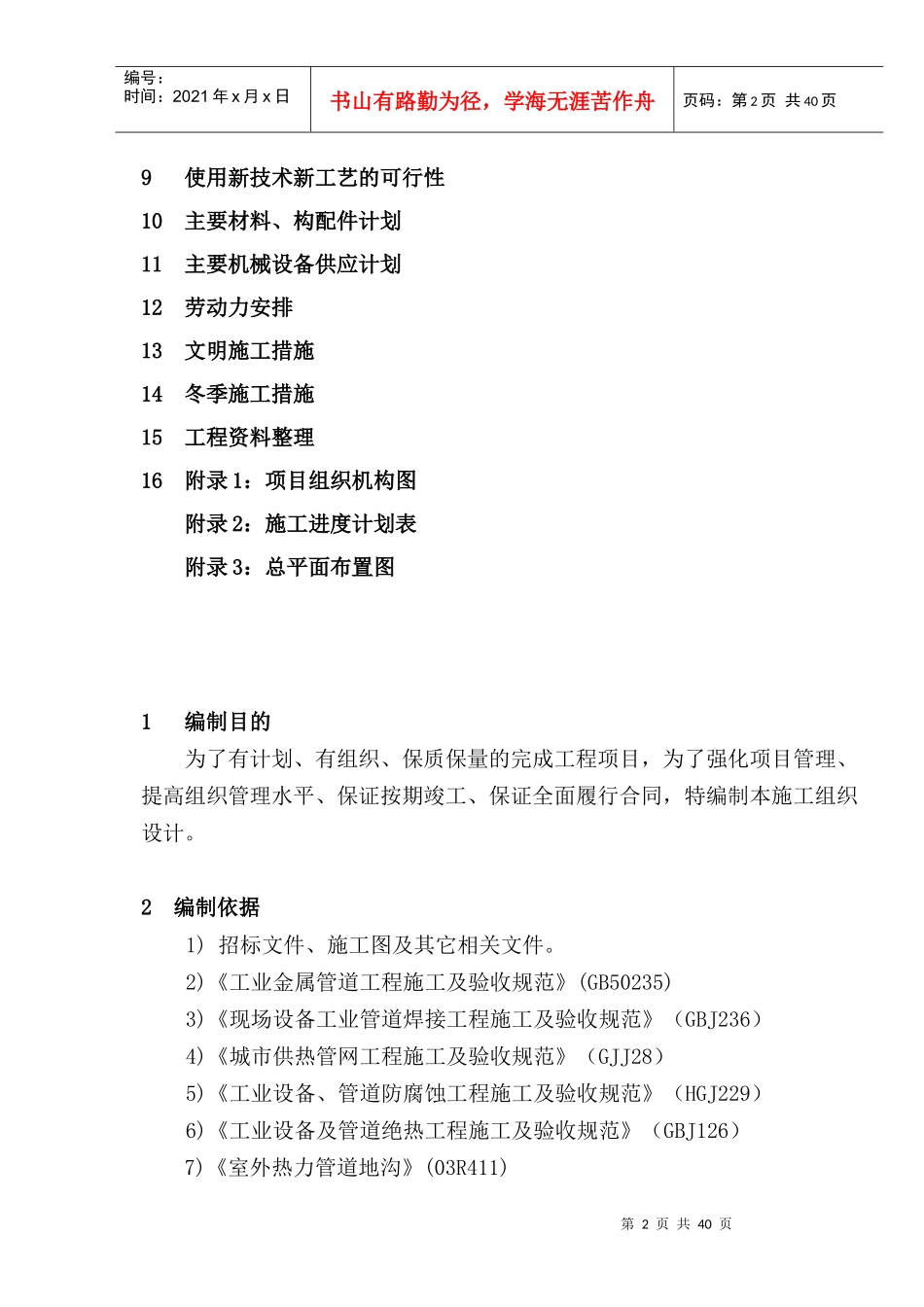

一、三标段施工组织设第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页计目录1编制目的2编制依据3工程概况4项目组织机构5施工进度计划及措施6施工部署及总平面布置图7施工方案8质量、安全保证措施第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页9使用新技术新工艺的可行性10主要材料、构配件计划11主要机械设备供应计划12劳动力安排13文明施工措施14冬季施工措施15工程资料整理16附录1：项目组织机构图附录2：施工进度计划表附录3：总平面布置图1编制目的为了有计划、有组织、保质保量的完成工程项目，为了强化项目管理、提高组织管理水平、保证按期竣工、保证全面履行合同，特编制本施工组织设计。2编制依据1)招标文件、施工图及其它相关文件。2)《工业金属管道工程施工及验收规范》(GB50235)3)《现场设备工业管道焊接工程施工及验收规范》（GBJ236）4)《城市供热管网工程施工及验收规范》（GJJ28）5)《工业设备、管道防腐蚀工程施工及验收规范》（HGJ229）6)《工业设备及管道绝热工程施工及验收规范》（GBJ126）7)《室外热力管道地沟》(03R411)第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页8)《输送流体用无缝钢管》(GBT8163)9)《地沟及盖板》(02J331)10)《室外热力管道支座》(97R412)11)《室外热力管道安装(地沟敷设)》(03R411)12)《国家水准测量规范》(GB50026)13)《施工现场临时用电安全技术规范》(GBJ46)14)《建筑机械安全技术规范》(GBJ33)15)相关标准图集16）工程施工经验17）施工现场实际情况3工程概况本项目为科研东区热力外管线工程(1、2、3段)地沟土建与管道安装工程，及锅炉房热力外线管道安装部分。1段自锅炉房热力检查井RJ3至科研区西门外RJ14处，总长约650m，为原有热力地沟管道改造。工程主要内容为：地面拆除，地沟覆土开挖，沟盖板拆除，拆除原有DN100凝结水管道及其支架，地沟壁加高，预埋件及新支架制安，新敷设DN350蒸汽管、DN125凝结水管，润天小区双路供汽处地沟砌筑及管道安装，新旧管道碰头，管道及支架、支座除锈刷漆，管道清洗吹扫及水压试验，拆除地沟内原有管道的保温，地沟内所有管道防腐保温，沟盖板恢复，地面恢复，绿化恢复等施工内容。3段自科研区西门外检查井RJ14处至福源小区围墙、锦天大楼室外阀门井，总长约650m，为新建热力管线。工程主要内容为：地面障碍物拆除，地沟土方开挖，地沟砌筑，检查井砌筑，预埋件及管道支架制安，管道安装，润天酒店双路供汽处地沟砌筑及管道安装，新旧管道碰头，管道清洗吹扫及水压试验，管道防腐保温，沟盖板制安，地面恢复，绿化恢复等。第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页锅炉房热力外线管道安装工程包括锅炉房院内室外热力地沟内的所有管道的安装施工。工程主要内容为：预埋件及管道支架制安，管道及支架、支座除锈刷漆，管道安装，管道清洗吹扫及水压试验，防腐保温施工。本施工组织设计针对1、3段编制。4项目组织机构4.1根据本工程特点，为保质保量按期优质完成施工任务，设立“科研东区热力外管线工程1、3标段项目经理部”，同时配备管理、质量、计划、安全、施工等人员。项目经理部负责本次工程项目的一切相关事宜。项目组织机构图见附录14.2项目经理部主要职责4.2.1项目经理(1)组织实施工程管理体系文件，明确并督促各类人员严格履行施工工艺、质量、安全、环境和职业健康安全管理职责，对项目部管理体系实施的符合性和有效性负责，对本工程负全面管理责任。(2)组织制定项目管理目标和指标及实施方案、计划和措施，做好内部信息沟通和交流、协商，创造并保持员工充分参与实现工程质量、环境和职业健康安全管理目标、指标的和谐氛围，对所承担工程的质量、环境和职业健康安全管理负全面领导责任。(3)合理调配并有效管理施工生产所需的人力、材料、设备、设施和资金第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页等资源，确保施工过程和施...
