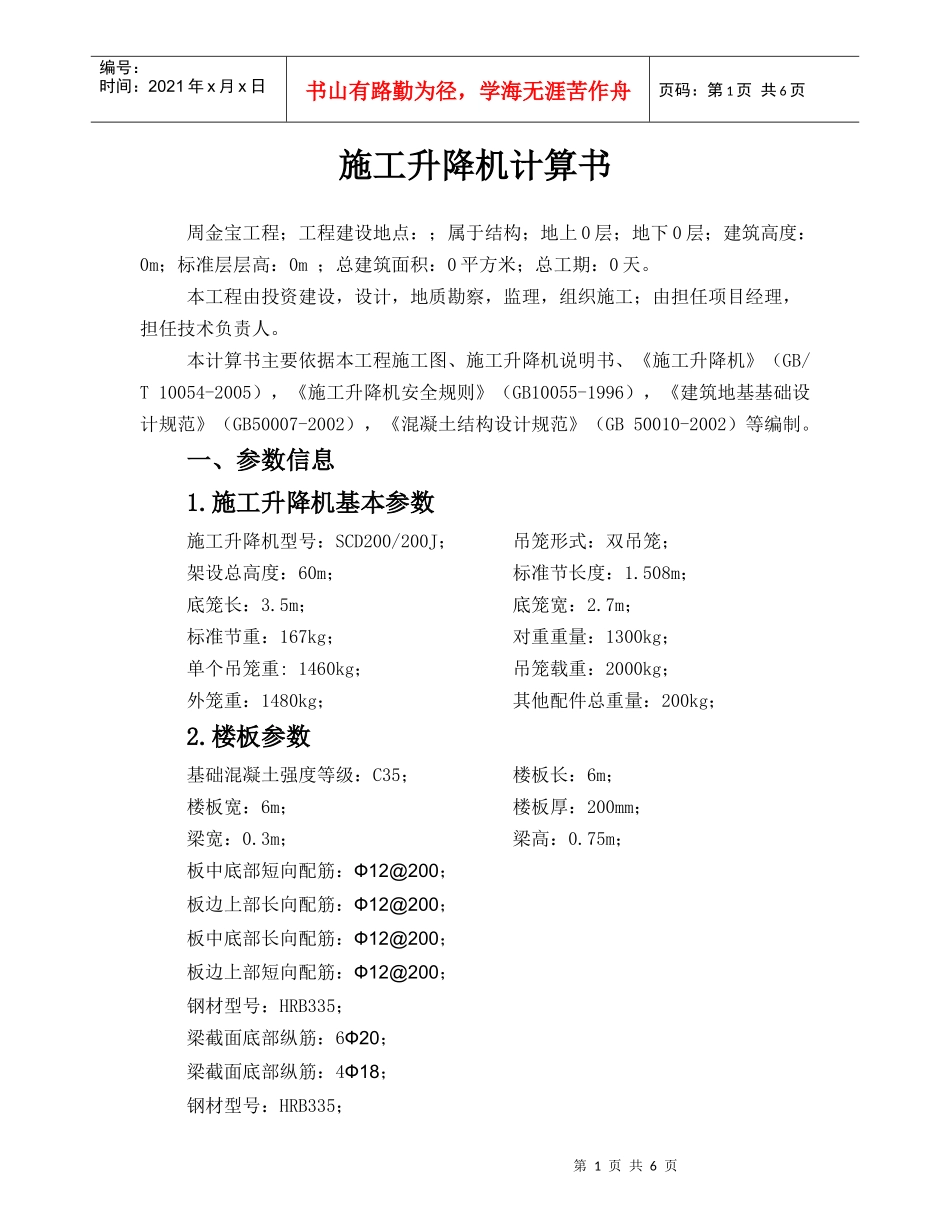

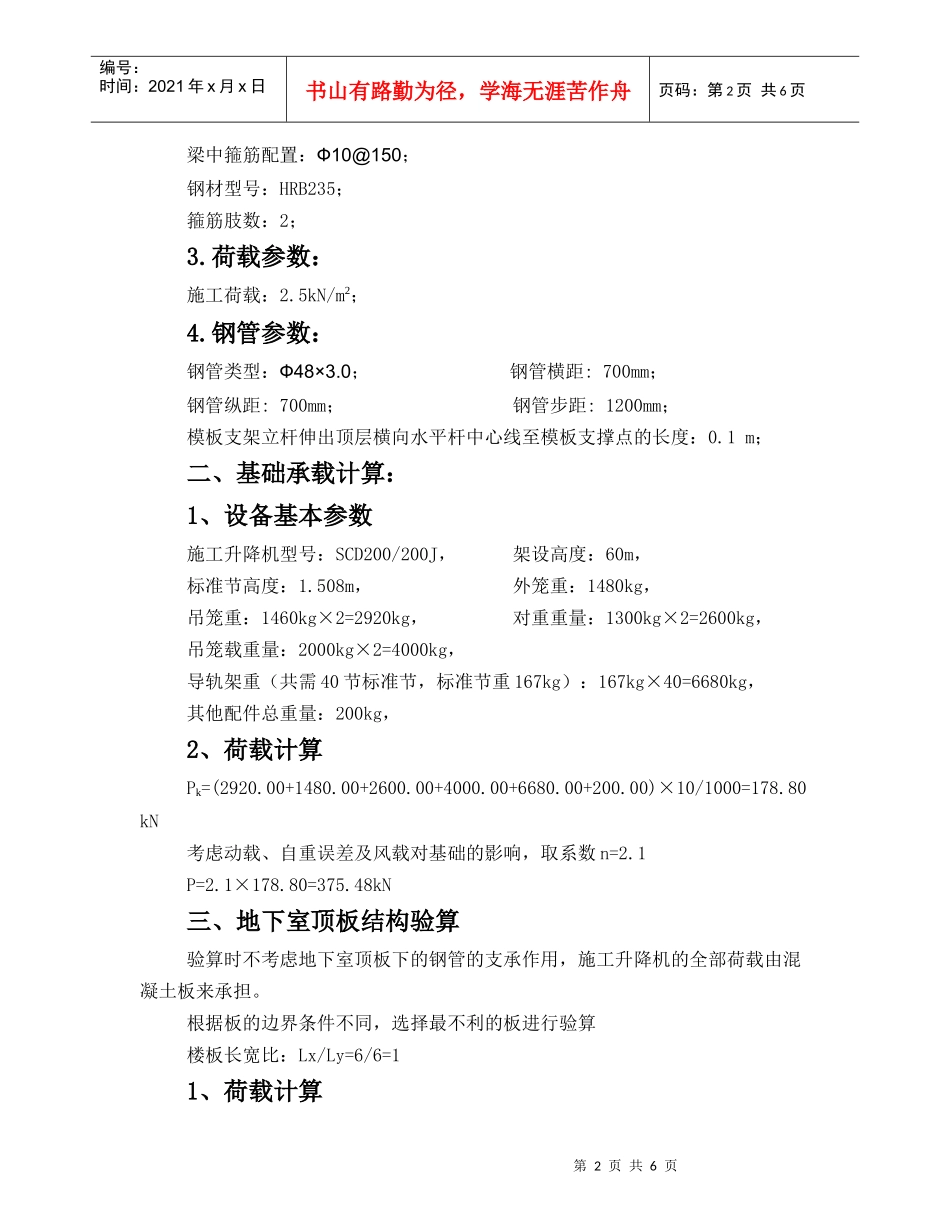

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页施工升降机计算书周金宝工程；工程建设地点：；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高：0m；总建筑面积：0平方米；总工期：0天。本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T10054-2005），《施工升降机安全规则》（GB10055-1996），《建筑地基基础设计规范》（GB50007-2002），《混凝土结构设计规范》（GB50010-2002）等编制。一、参数信息1.施工升降机基本参数施工升降机型号：SCD200/200J；吊笼形式：双吊笼；架设总高度：60m；标准节长度：1.508m；底笼长：3.5m；底笼宽：2.7m；标准节重：167kg；对重重量：1300kg；单个吊笼重:1460kg；吊笼载重：2000kg；外笼重：1480kg；其他配件总重量：200kg；2.楼板参数基础混凝土强度等级：C35；楼板长：6m；楼板宽：6m；楼板厚：200mm；梁宽：0.3m；梁高：0.75m；板中底部短向配筋：Ф12@200；板边上部长向配筋：Ф12@200；板中底部长向配筋：Ф12@200；板边上部短向配筋：Ф12@200；钢材型号：HRB335；梁截面底部纵筋：6Ф20；梁截面底部纵筋：4Ф18；钢材型号：HRB335；第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页梁中箍筋配置：Ф10@150；钢材型号：HRB235；箍筋肢数：2；3.荷载参数：施工荷载：2.5kN/m2；4.钢管参数：钢管类型：Ф48×3.0；钢管横距:700mm；钢管纵距:700mm；钢管步距:1200mm；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度：0.1m；二、基础承载计算：1、设备基本参数施工升降机型号：SCD200/200J，架设高度：60m，标准节高度：1.508m，外笼重：1480kg，吊笼重：1460kg×2=2920kg，对重重量：1300kg×2=2600kg，吊笼载重量：2000kg×2=4000kg，导轨架重（共需40节标准节，标准节重167kg）：167kg×40=6680kg，其他配件总重量：200kg，2、荷载计算Pk=(2920.00+1480.00+2600.00+4000.00+6680.00+200.00)×10/1000=178.80kN考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×178.80=375.48kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。根据板的边界条件不同，选择最不利的板进行验算楼板长宽比：Lx/Ly=6/6=11、荷载计算第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页P=375.48kNq=375.48/(3.5+2.7)=39.733kN/m22、混凝土顶板结构验算依据《建筑施工手册》（第四版）：Mxmax=0.0234×39.733×62=33.471kN·mMymax=0.0234×39.733×62=33.471kN·mM0x=-0.0677×39.733×62=-96.838kN·mM0y=-0.0677×39.733×62=-96.838kN·m混凝土的泊桑比为μ=1/6，修正后求出配筋。板中底部长向配筋：Mx=Mxmax+μMymax=33.471+1/6×33.471=39.05kN·mαs=|M|/(a1fcbh02)=39.05×106/(1.00×16.70×6.00×103×175.002)=0.013；ξ=1-(1-αs)1/2=1-(1-2×0.013)0.5=0.013；γs=1-ξ/2=1-0.013/2=0.994；As=|M|/(γsfyh0)=39.05×106/(0.994×300.00×175.00)=748.60mm2。实际配筋：3506.017mm2>748.602mm2，满足要求！板中底部短向配筋：My=Mymax+μMxmax=33.471+1/6×33.471=39.05kN·mαs=|M|/(a1fcbh02)=39.05×106/(1.00×16.70×6.00×103×175.002)=0.013；ξ=1-(1-αs)1/2=1-(1-2×0.013)0.5=0.013；γs=1-ξ/2=1-0.013/2=0.994；As=|M|/(γsfyh0)=39.05×106/(0.994×300.00×175.00)=748.60mm2。实际配筋：3506.017mm2>748.602mm2，满足要求！板边上部长向配筋：M0x=M0xmax+μM0ymax=-96.838+1/6×-96.838=-112.978kN·mαs=|M|/(a1fcbh02)=112.98×106/(1.00×16.70×6.00×103×175.002)=0.037；ξ=1-(1-αs)1/2=1-(1-2×0.037)0.5=0.038；γs=1-ξ/2=1-0.038/2=0.981；As=|M|/(γsfyh0)=112.98×106/(0.981×300.00×175.00)=2193.10mm2。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
