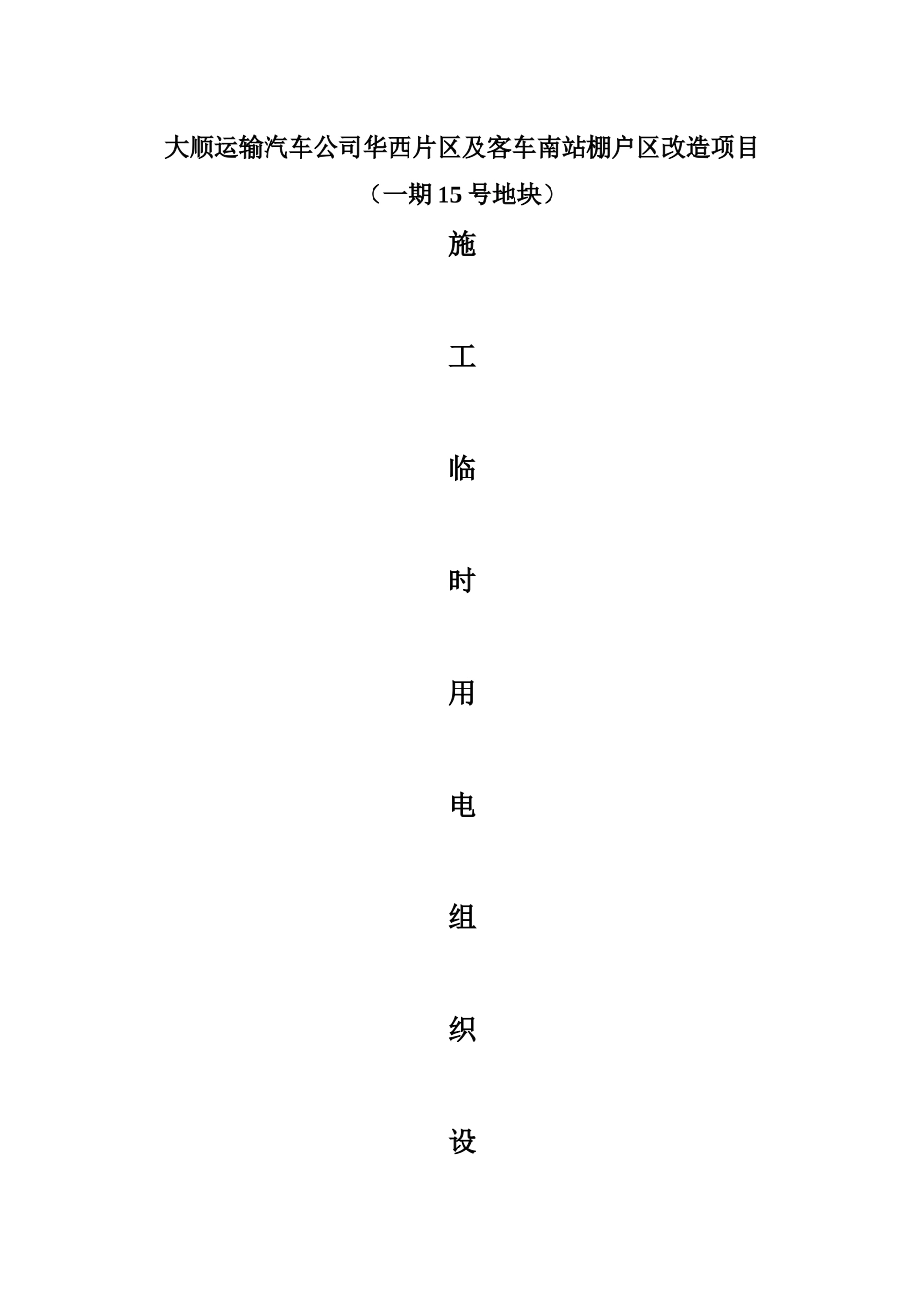

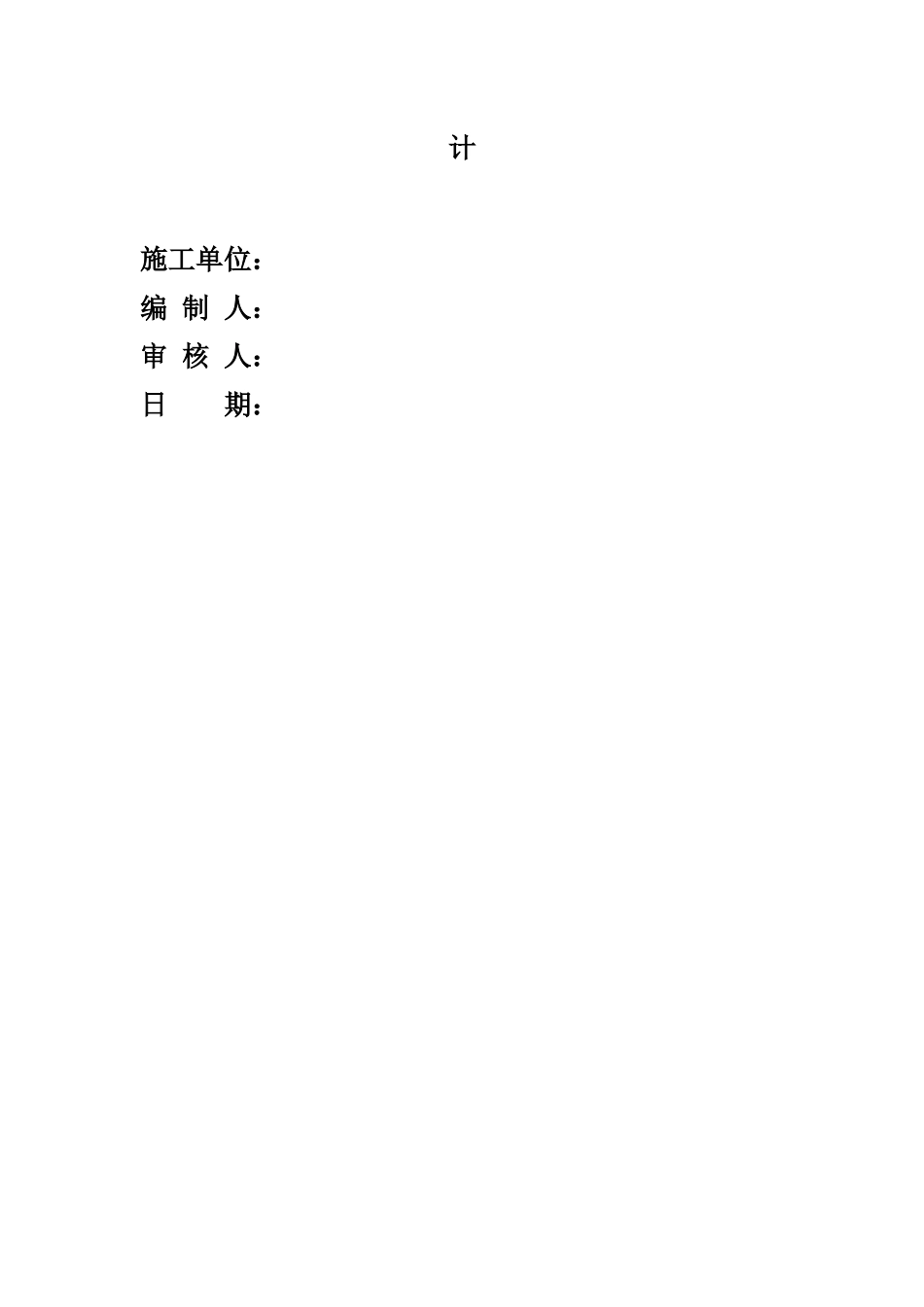

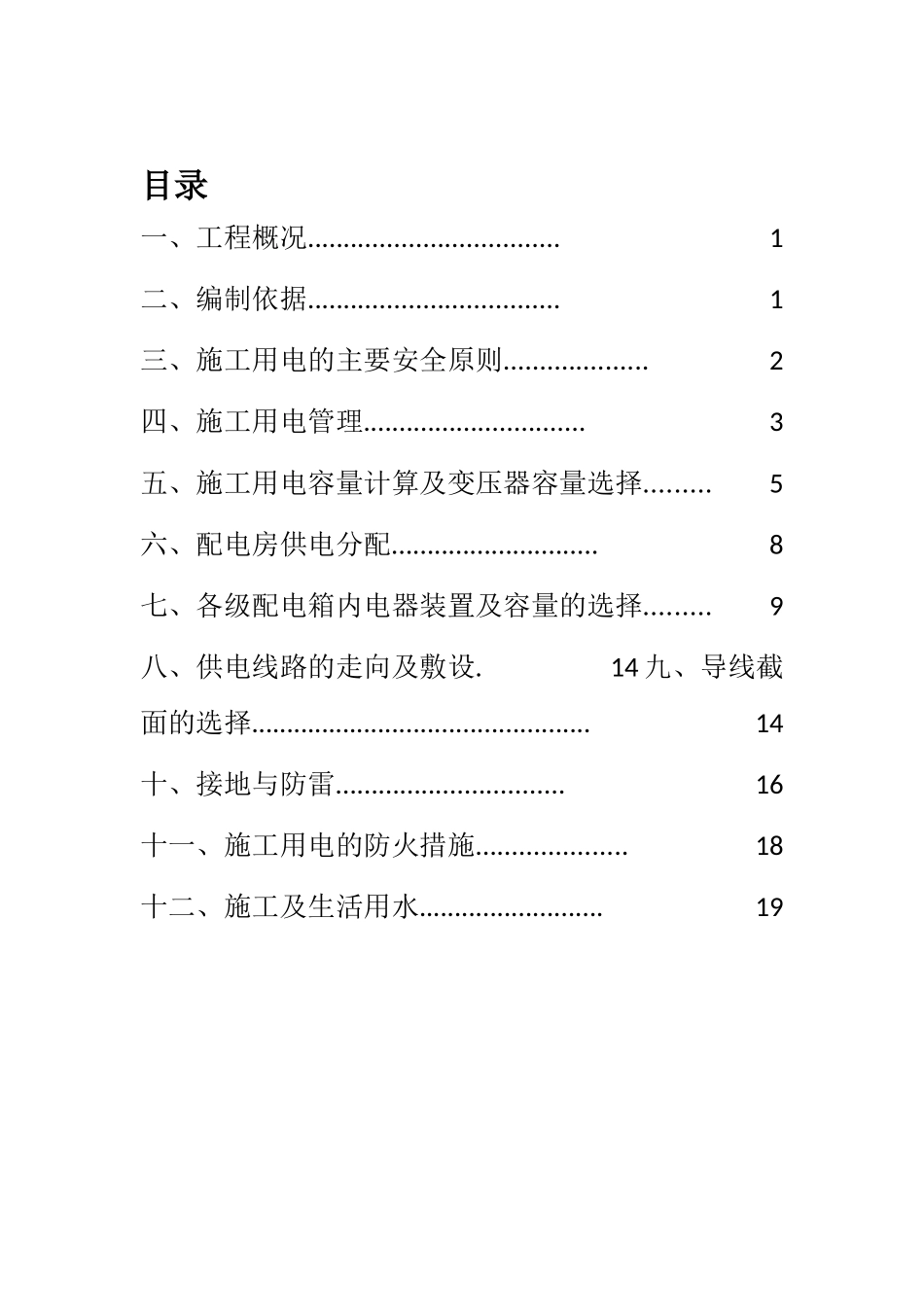

大顺运输汽车公司华西片区及客车南站棚户区改造项目（一期15号地块）施工临时用电组织设计施工单位：编制人：审核人：日期：目录一、工程概况...................................1二、编制依据...................................1三、施工用电的主要安全原则....................2四、施工用电管理...............................3五、施工用电容量计算及变压器容量选择.........5六、配电房供电分配.............................8七、各级配电箱内电器装置及容量的选择.........9八、供电线路的走向及敷设.14九、导线截面的选择................................................14十、接地与防雷................................16十一、施工用电的防火措施.....................18十二、施工及生活用水..........................19一、工程概况大顺汽车运输公司华西片区及客车南站棚户区改造项目(十五号地块)位于大顺市西秀区黄果树大街和运输路交叉处西侧。总占地面积为46009.94平方米，建筑面积15万平方米。拟建物为四幢高层建筑物以及一层地下室，局部二层±0.00为1365.80m，地下室设计标高为1357.40m-1359.80m。建设单位：设计单位：地勘单位：项目管理单位：监理单位：施工单位：二、编制依据1、本工程由业主提供的规划设计总图及施工所处地理位置及周边环境；2、本工程所编制施工组织设计按项目部提供的机械设备配置；第1页3、施工总平面图；4、参考规范；《施工现场临时用电安全技术规范》JGJ46-2005《低压配电设计规范》GB50054-2011《建筑工程施工现场供电安全规范》GB50194-2004《建筑安全检查标准》JGJ59-2011三、施工用电的主要安全原则1、本工程供电系统采用TN-S接地、接零保护系统（三相五线制）供电。原理见“供电原理图（一）”所示，其中工作接地电阻R＜4Ω，重复接地电阻R＜10Ω。电器设备的金属外壳必须作保护接零（括碘钨灯罩），线路长度超过30米必须作重复接地。2、本工程的配电系统均采用三级配电系统，分别为：总配电柜、分配电柜（区域配电箱、二级配电箱）、开关箱（三级配电箱）。详见配电箱分级“配电箱分级设置示意图（二）”所示。3、配电方式均采用《三级配电、两级保护》、《一机一闸、一漏电保护》供电制度。4、供电方式采用放射式与树干相结合。第2页5、现场所有电气设备的金属外壳均采用黄绿双色铜芯线作为专用保护零线连接。6、配电房按照《施工现场临时用电安全技术规范》JGJ46-2005中规定，必须达到三级防火要求。同时室内应配置砂箱和可用于扑灭电气火灾的灭火器。7、配电房顶棚的高度应当距离地面不低于3米。8、配电房的门应向外开并配锁。9、配电房门窗能自然通风和采光。10、配电房房屋面应有保温隔层及防水、排水措施。11、配电房的结构应能防止小动物进入，特别是能防止鼠类等小动物进入电器、母线间造成短路故障或咬坏电线、电缆等。必须做到“四防一通”，既（防潮，防火，防雷，防小动物，），一通既（通风）。12、总配电柜（一级配电）、区域配电箱（二级配电箱）和开关箱（三级配电箱）均采用铁壳配电箱并加锁。13、潮湿场所及危险场所应采用安全电压36V或24V做照明。四、施工用电管理1、施工用电定期安全检查。安全检查是及时掌握电器运行情况，尽早发现隐患，确保电器设备安全运行的重要措施。第3页（1）、按照《施工现场临时用电安全技术规范》JGJ46-2005中规定：临时用电工程的定期检查时间，施工现场每月一次，公司每季度一次，公司检查时应复查接地电阻。施工现场电工每天上班前检查一遍线路和电器设备的使用情况，发现问题及时处理，对所有配电箱、开关箱进行检查时，发现问题必须即时维修，并将检查和维修情况做好记录。（2）、施工现场每星期由工长、安全员、质检员、电工对工地的用电设备、用电情况进行全面检查，并将检查和解决的情况写成材料入档备查。（3）、项目部每月对现场临时用电情况进行全面检查。查出的问题定人、定时、定措施进行整改。2、施工现场检查的主要部分施工现场根据自定的定期检查记录经常检查，对于查出的不安全隐患要立即整改。采取“三不放过”的原则，决不允许设备带病运转。同时...
