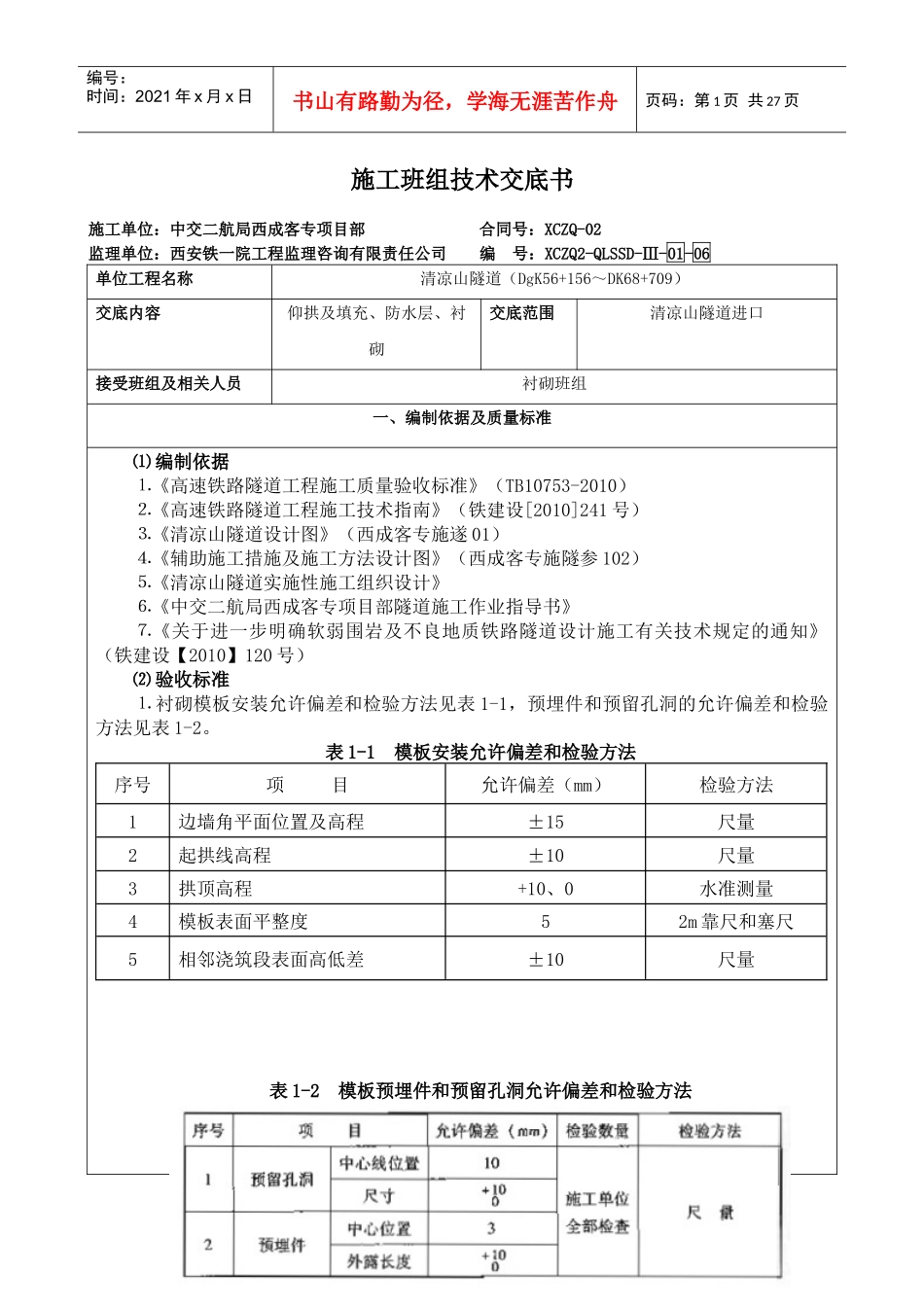

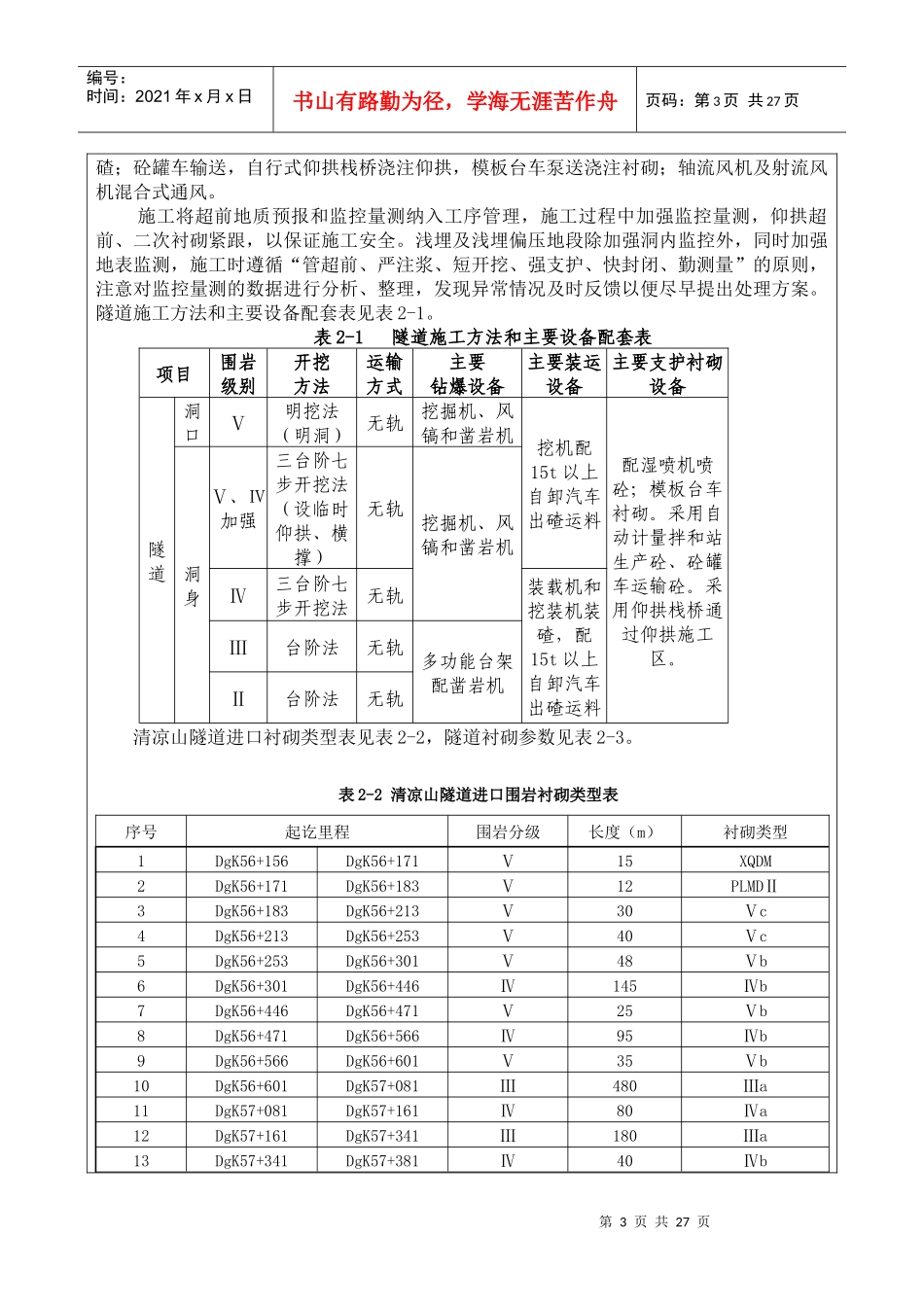

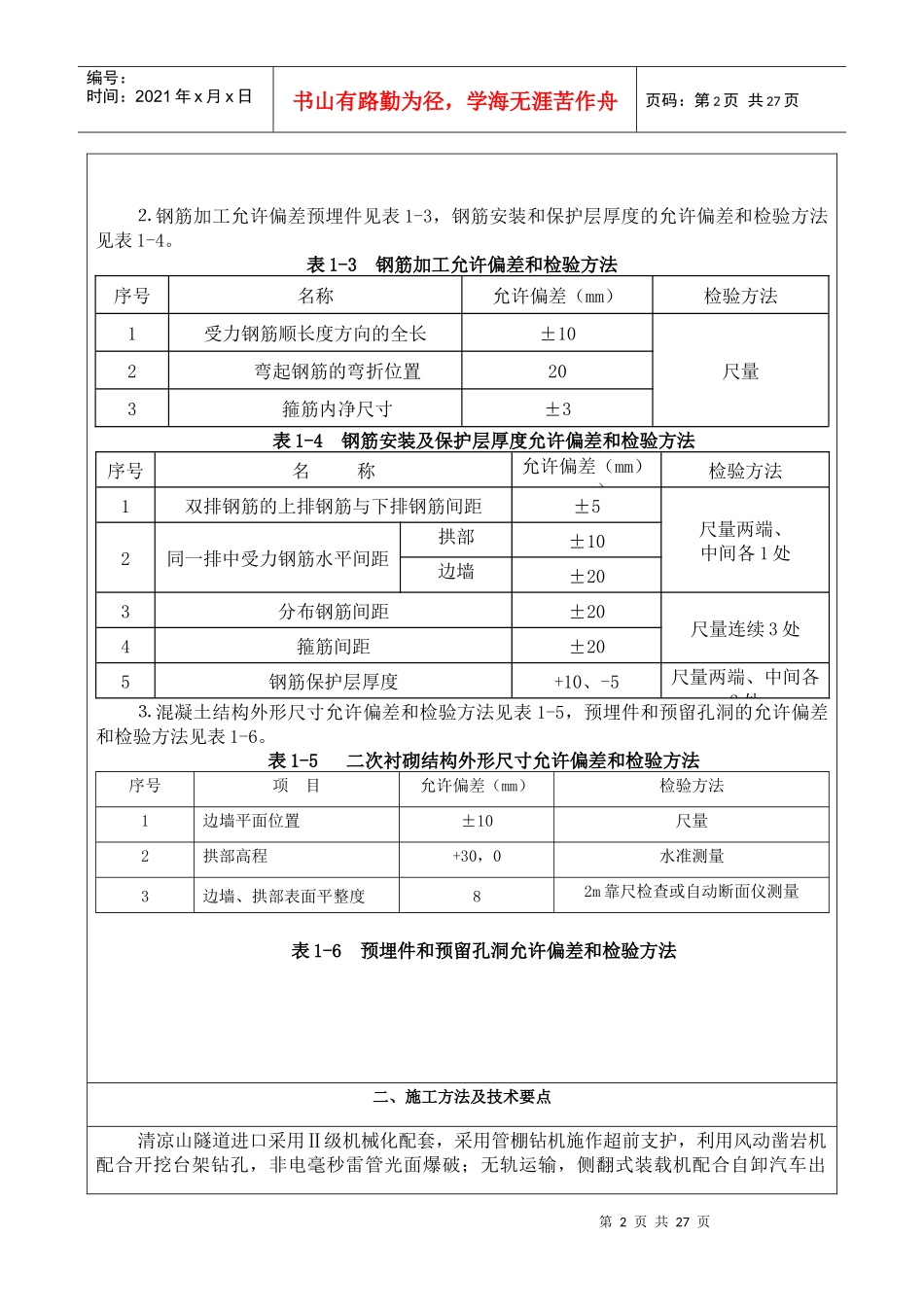

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页施工班组技术交底书施工单位：中交二航局西成客专项目部合同号：XCZQ-02监理单位：西安铁一院工程监理咨询有限责任公司编号：XCZQ2-QLSSD-Ⅲ-01-06单位工程名称清凉山隧道（DgK56+156～DK68+709）交底内容仰拱及填充、防水层、衬砌交底范围清凉山隧道进口接受班组及相关人员衬砌班组一、编制依据及质量标准⑴编制依据⒈《高速铁路隧道工程施工质量验收标准》（TB10753-2010）⒉《高速铁路隧道工程施工技术指南》（铁建设[2010]241号）⒊《清凉山隧道设计图》（西成客专施遂01）⒋《辅助施工措施及施工方法设计图》（西成客专施隧参102）⒌《清凉山隧道实施性施工组织设计》⒍《中交二航局西成客专项目部隧道施工作业指导书》⒎《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》（铁建设【2010】120号）⑵验收标准⒈衬砌模板安装允许偏差和检验方法见表1-1，预埋件和预留孔洞的允许偏差和检验方法见表1-2。表1-1模板安装允许偏差和检验方法序号项目允许偏差（mm）检验方法1边墙角平面位置及高程±15尺量2起拱线高程±10尺量3拱顶高程+10、0水准测量4模板表面平整度52m靠尺和塞尺5相邻浇筑段表面高低差±10尺量表1-2模板预埋件和预留孔洞允许偏差和检验方法第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页⒉钢筋加工允许偏差预埋件见表1-3，钢筋安装和保护层厚度的允许偏差和检验方法见表1-4。表1-3钢筋加工允许偏差和检验方法序号名称允许偏差（mm）检验方法1受力钢筋顺长度方向的全长±10尺量2弯起钢筋的弯折位置203箍筋内净尺寸±3表1-4钢筋安装及保护层厚度允许偏差和检验方法序号名称允许偏差（mm）——）检验方法1双排钢筋的上排钢筋与下排钢筋间距±5尺量两端、中间各1处2同一排中受力钢筋水平间距拱部±10边墙±203分布钢筋间距±20尺量连续3处4箍筋间距±205钢筋保护层厚度+10、-5尺量两端、中间各2处⒊混凝土结构外形尺寸允许偏差和检验方法见表1-5，预埋件和预留孔洞的允许偏差和检验方法见表1-6。表1-5二次衬砌结构外形尺寸允许偏差和检验方法序号项目允许偏差（mm）检验方法1边墙平面位置±10尺量2拱部高程+30，0水准测量3边墙、拱部表面平整度82m靠尺检查或自动断面仪测量表1-6预埋件和预留孔洞允许偏差和检验方法二、施工方法及技术要点清凉山隧道进口采用Ⅱ级机械化配套，采用管棚钻机施作超前支护，利用风动凿岩机配合开挖台架钻孔，非电毫秒雷管光面爆破；无轨运输，侧翻式装载机配合自卸汽车出第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页碴；砼罐车输送，自行式仰拱栈桥浇注仰拱，模板台车泵送浇注衬砌；轴流风机及射流风机混合式通风。施工将超前地质预报和监控量测纳入工序管理，施工过程中加强监控量测，仰拱超前、二次衬砌紧跟，以保证施工安全。浅埋及浅埋偏压地段除加强洞内监控外，同时加强地表监测，施工时遵循“管超前、严注浆、短开挖、强支护、快封闭、勤测量”的原则，注意对监控量测的数据进行分析、整理，发现异常情况及时反馈以便尽早提出处理方案。隧道施工方法和主要设备配套表见表2-1。表2-1隧道施工方法和主要设备配套表项目围岩级别开挖方法运输方式主要钻爆设备主要装运设备主要支护衬砌设备隧道洞口Ⅴ明挖法（明洞）无轨挖掘机、风镐和凿岩机挖机配15t以上自卸汽车出碴运料配湿喷机喷砼；模板台车衬砌。采用自动计量拌和站生产砼、砼罐车运输砼。采用仰拱栈桥通过仰拱施工区。洞身Ⅴ、Ⅳ加强三台阶七步开挖法（设临时仰拱、横撑）无轨挖掘机、风镐和凿岩机Ⅳ三台阶七步开挖法无轨装载机和挖装机装碴，配15t以上自卸汽车出碴运料Ⅲ台阶法无轨多功能台架配凿岩机Ⅱ台阶法无轨清凉山隧道进口衬砌类型表见表2-2，隧道衬砌参数见表2-3。表2-2清凉山隧道进口围岩衬砌类型表序号起讫里程围岩分级长度（m）衬砌类型1DgK56+156DgK56+171Ⅴ15XQDM2DgK56+171DgK56+183Ⅴ12PLMDⅡ3DgK56+183DgK56+213Ⅴ30Ⅴc4DgK56+213DgK56+253Ⅴ40...
