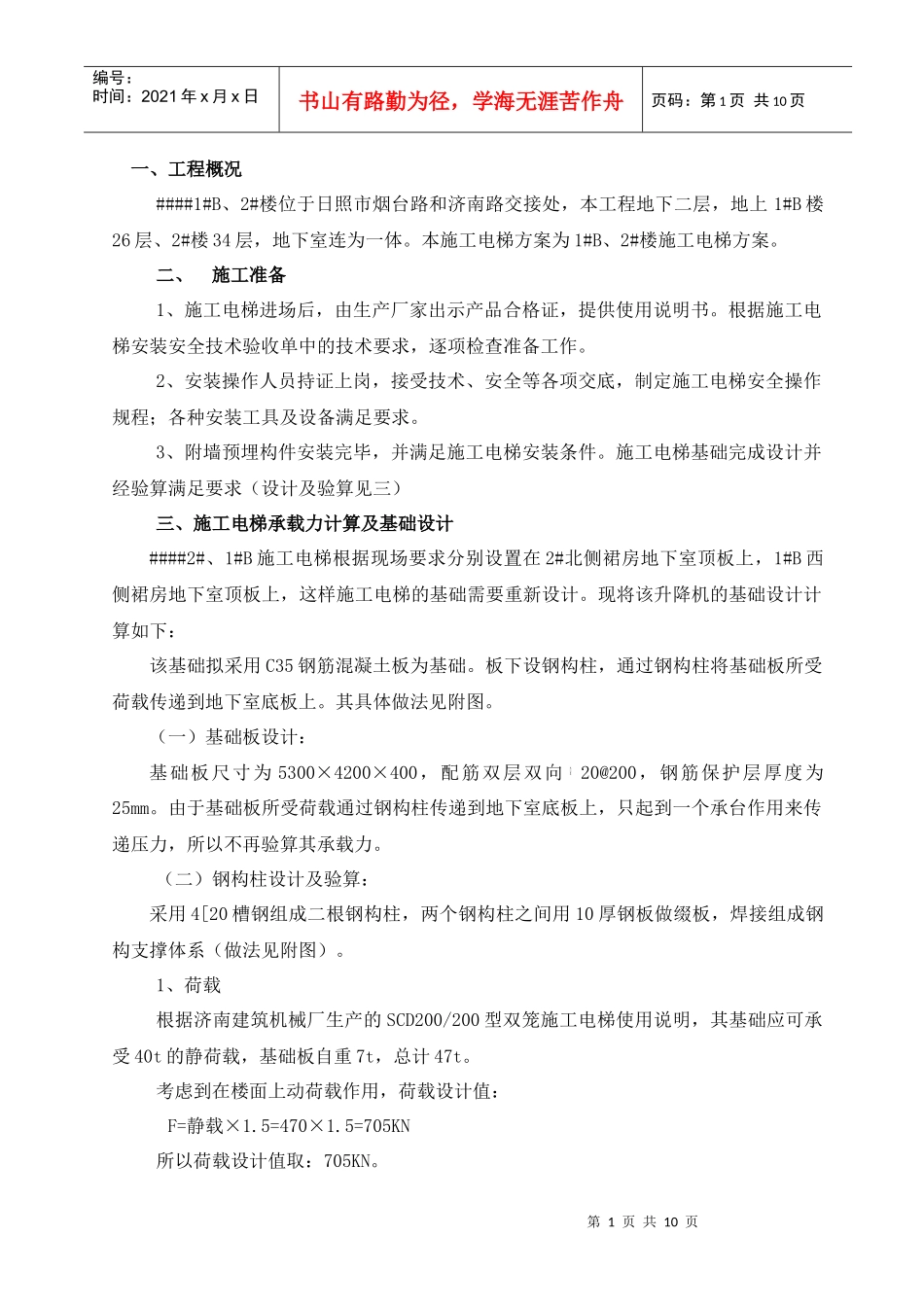

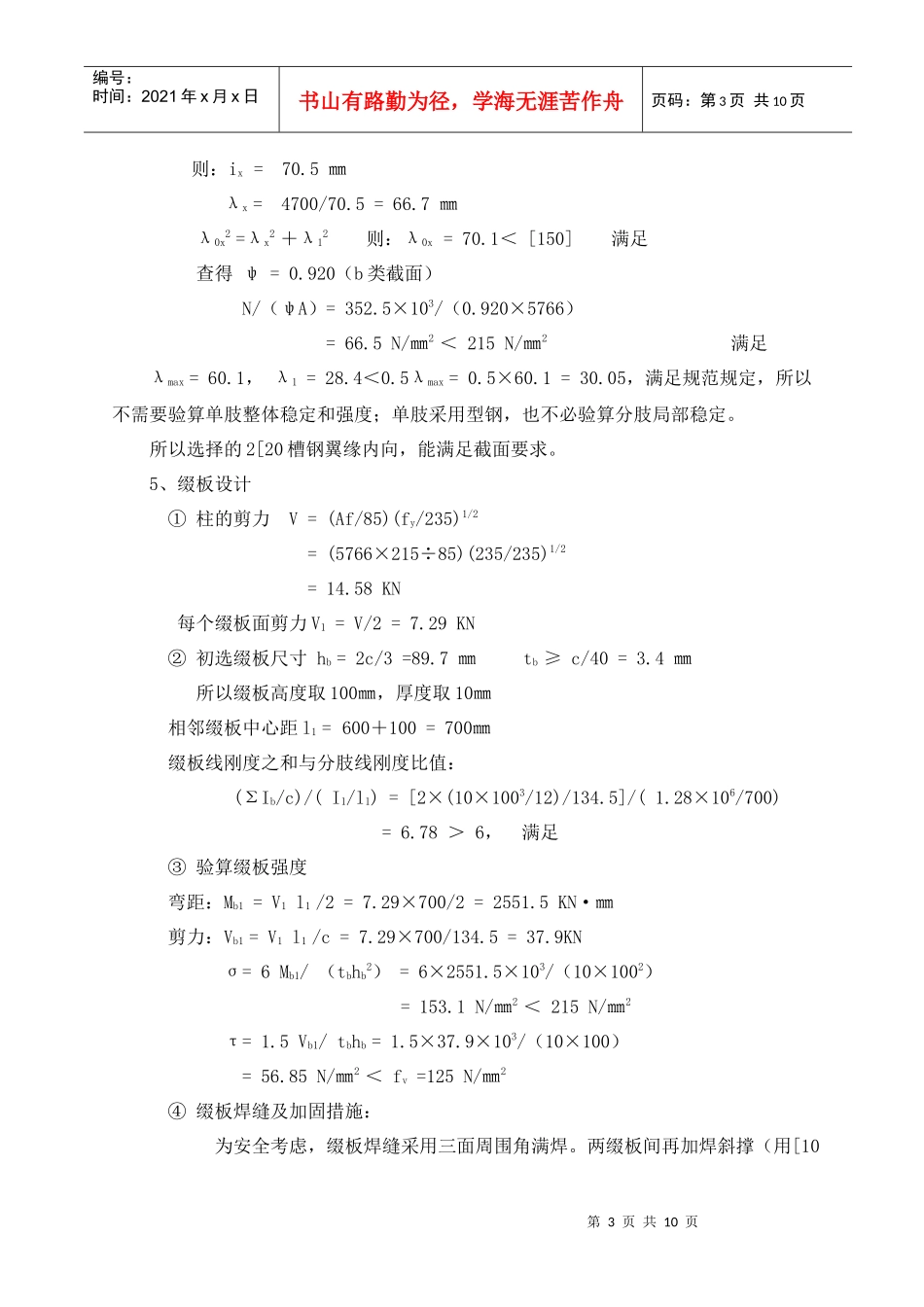

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页一、工程概况####1#B、2#楼位于日照市烟台路和济南路交接处，本工程地下二层，地上1#B楼26层、2#楼34层，地下室连为一体。本施工电梯方案为1#B、2#楼施工电梯方案。二、施工准备1、施工电梯进场后，由生产厂家出示产品合格证，提供使用说明书。根据施工电梯安装安全技术验收单中的技术要求，逐项检查准备工作。2、安装操作人员持证上岗，接受技术、安全等各项交底，制定施工电梯安全操作规程；各种安装工具及设备满足要求。3、附墙预埋构件安装完毕，并满足施工电梯安装条件。施工电梯基础完成设计并经验算满足要求（设计及验算见三）三、施工电梯承载力计算及基础设计####2#、1#B施工电梯根据现场要求分别设置在2#北侧裙房地下室顶板上，1#B西侧裙房地下室顶板上，这样施工电梯的基础需要重新设计。现将该升降机的基础设计计算如下：该基础拟采用C35钢筋混凝土板为基础。板下设钢构柱，通过钢构柱将基础板所受荷载传递到地下室底板上。其具体做法见附图。（一）基础板设计：基础板尺寸为5300×4200×400，配筋双层双向20@200，钢筋保护层厚度为25mm。由于基础板所受荷载通过钢构柱传递到地下室底板上，只起到一个承台作用来传递压力，所以不再验算其承载力。（二）钢构柱设计及验算：采用4[20槽钢组成二根钢构柱，两个钢构柱之间用10厚钢板做缀板，焊接组成钢构支撑体系（做法见附图）。1、荷载根据济南建筑机械厂生产的SCD200/200型双笼施工电梯使用说明，其基础应可承受40t的静荷载，基础板自重7t，总计47t。考虑到在楼面上动荷载作用，荷载设计值：F=静载×1.5=470×1.5=705KN所以荷载设计值取：705KN。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页由上知道作用在单根钢构柱上的荷载为：R=705÷2=352.5KN2、确定钢构柱计算参数：已知条件：N=352.5KN，两端铰接l0x=l0y=l=4700㎜,Q235钢：f=215N/㎜2，fv=125N/㎜2，E43型焊条：ffw=160N/㎜23、按绕实轴（y轴）稳定要求，确定分肢截面尺寸假定λ=60，按Q235钢b类截面查表得ψ=0.807所需截面面积A=N/（ψf）=352.5×103/（0.807×215）=2031.6㎜2所需回转半径iy=l0y/λy=4700/60=78.3㎜分肢选用一对槽钢翼缘向内，考虑到安全系数为2，将截面面积增大一倍，从槽钢表中试选2[20，实际A=2883×2=5766㎜2iy=78.3㎜则[20槽钢其他截面特性：i1=21.1㎜，y0=20.1㎜,I=1.28×106㎜4验算绕实轴稳定λy=l0y/iy=4700/78.3=60.1＜[150]满足查得ψ=0.807（b类截面），N/（ψA）=352.5×103/（0.807×5766）=75.8/㎜2＜215N/㎜2满足4、按绕虚轴（x轴）稳定确定分肢轴线间距c和柱截面长度h(见附图)按等稳定原则λ0x=λy可求λx和ix因为λy=60.1，分肢长细比λ1≤0.5λmax=0.5×60.1=30.05，取30λx2=λy2–λ12则：λx=66.7㎜ix=l0x/λx=4700/66.7=70.5㎜c2/4=ix2－i12则：c=134.5㎜则h=c＋2y0=134.5＋2×20.7=175.9㎜考虑支撑稳定性和牢固性以及工程实际，取h=600㎜精确验算虚轴稳定：缀板间净距l=λ1×i1=30×21.1=633㎜采用l=600㎜λ1=l/i1=28.4㎜ix2=c2/4＋i12第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页则：ix=70.5㎜λx=4700/70.5=66.7㎜λ0x2=λx2＋λ12则：λ0x=70.1＜[150]满足查得ψ=0.920（b类截面）N/（ψA）=352.5×103/（0.920×5766）=66.5N/㎜2＜215N/㎜2满足λmax=60.1，λ1=28.4＜0.5λmax=0.5×60.1=30.05，满足规范规定，所以不需要验算单肢整体稳定和强度；单肢采用型钢，也不必验算分肢局部稳定。所以选择的2[20槽钢翼缘内向，能满足截面要求。5、缀板设计①柱的剪力V=(Af/85)(fy/235)1/2=(5766×215÷85)(235/235)1/2=14.58KN每个缀板面剪力V1=V/2=7.29KN②初选缀板尺寸hb=2c/3=89.7㎜tb≥c/40=3.4㎜所以缀板高度取100㎜，厚度取10㎜相邻缀板中心距l1=600＋100=700㎜缀板线刚度之和与分肢线刚度比值：(ΣIb/c)/(I1/l1)=[2×(10×1003/12)/134.5]/(1.28×106/700)=6.78＞6，满足③验算缀板强度弯距：Mb1=V1l1/2=7.29×700/2=2...
