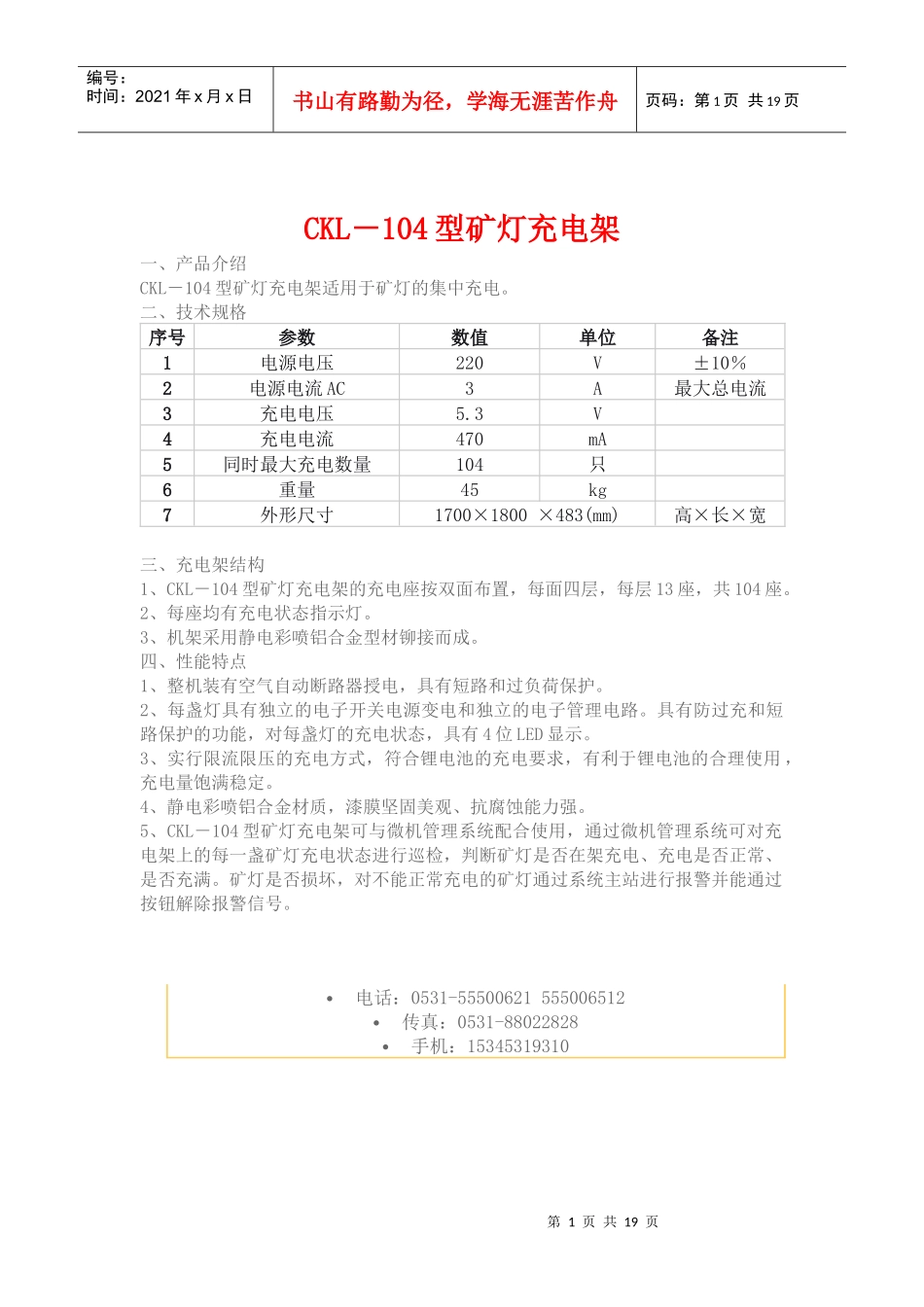

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页CKL－104型矿灯充电架一、产品介绍-CKL－104型矿灯充电架CKL－104型矿灯充电架适用于矿灯的集中充电。二、技术规格-CKL－104型矿灯充电架序号参数数值单位备注1电源电压220V±10％2电源电流AC3A最大总电流3充电电压5.3V4充电电流470mA5同时最大充电数量104只6重量45kg7外形尺寸1700×1800×483(mm)高×长×宽三、充电架结构-CKL－104型矿灯充电架1、CKL－104型矿灯充电架的充电座按双面布置，每面四层，每层13座，共104座。2、每座均有充电状态指示灯。3、机架采用静电彩喷铝合金型材铆接而成。四、性能特点-CKL－104型矿灯充电架1、整机装有空气自动断路器授电，具有短路和过负荷保护。2、每盏灯具有独立的电子开关电源变电和独立的电子管理电路。具有防过充和短路保护的功能，对每盏灯的充电状态，具有4位LED显示。3、实行限流限压的充电方式，符合锂电池的充电要求，有利于锂电池的合理使用，充电量饱满稳定。4、静电彩喷铝合金材质，漆膜坚固美观、抗腐蚀能力强。5、CKL－104型矿灯充电架可与微机管理系统配合使用，通过微机管理系统可对充电架上的每一盏矿灯充电状态进行巡检，判断矿灯是否在架充电、充电是否正常、是否充满。矿灯是否损坏，对不能正常充电的矿灯通过系统主站进行报警并能通过按钮解除报警信号。济南嘉宏专业制造煤矿CKL－104型矿灯充电架,该矿灯充电架适用于led矿灯的集中充电。批量订购，价格优惠，诚招代理，请咨询嘉宏科技。电话：0531-55500621555006512传真：0531-88022828手机：15345319310第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页【GXJZ-P矿灯充电架（普通型）】[返回]第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页CTJ-104WZ型高性能数显矿灯充电架1概述本公司为了替用户解决多种新型矿灯充电困难，本公司开发了目前国内最先进全电子电路无需用变压器充电架，技术先进、性能优越、节能省电、具有很高的性能价格比的产品，本产品代替老的充电架充电困难设计。多用矿灯电子充电架供铅酸、镍氢、锂子、免维护矿灯充电之用，还具备全自动稳压和多功能保护，具有漏电保护、过载保护、过压保护、过流保护、温升保护、低温保护、短路保护、使用寿命长，而且充电室可以无人员管理。1.1用途CTJ-104WZ型矿灯充电器（以下简称充电架）是以恒流恒压开关电源的给矿灯充电用充电，也可供其它电源供电用。型号含义第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页使用环境条件与工作条件a)–环境温度为10℃+40℃b)周围空气相对湿度不大于85%（+25℃时）c)大气压力在（80～106）kpa范围内e)在无破坏金属和绝缘的气体及蒸气的环境中1.产品执行标准MT68-2002《矿灯充电架》2结构特征及工作原理CTJ-104WZ型矿灯充电架由电源线、外壳、线路板、等组成基本电路，外壳上设有LED双色指示灯做充电指示，红灯指正在充电，绿灯指充电已结束，充电器之间已加装短路保护装置，一旦发生短路现象，能自动切断电源可保证使用安全。3主要技术参数充电器主要技术参数见表1序号项目单位数值1输入额定电压VAC100-2652恒压输出额定电压VDC53恒流输出额定电流A104×14使用与维护保养使用前的检查一般情况下可直接使用。对于运输过程中受剧烈机械撞冲击和已存放时间过长的为保险起见可检查后再使用。5注意事项5.1矿灯充电架不允许自行拆卸和开启。5.2充电架充电完毕拔掉电源线，延长其使用寿命。5.3严禁将矿灯充电架在井下使用。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页5.4严禁碰撞或摔打矿灯充电架，以免对矿灯充电架安全使用造成损坏。6运输和贮存6.1矿灯充电架在运输过程中不允许受剧烈机械冲撞和曝晒雨淋，不得倒置，严防摔跌、翻滚、重压。6.2产品应储存在室温（0～40）℃的干燥、清洁及通风良好无硫化物、硅化物、腐蚀性介质的仓库内。6.3矿灯充电架自生产日期算起，...
