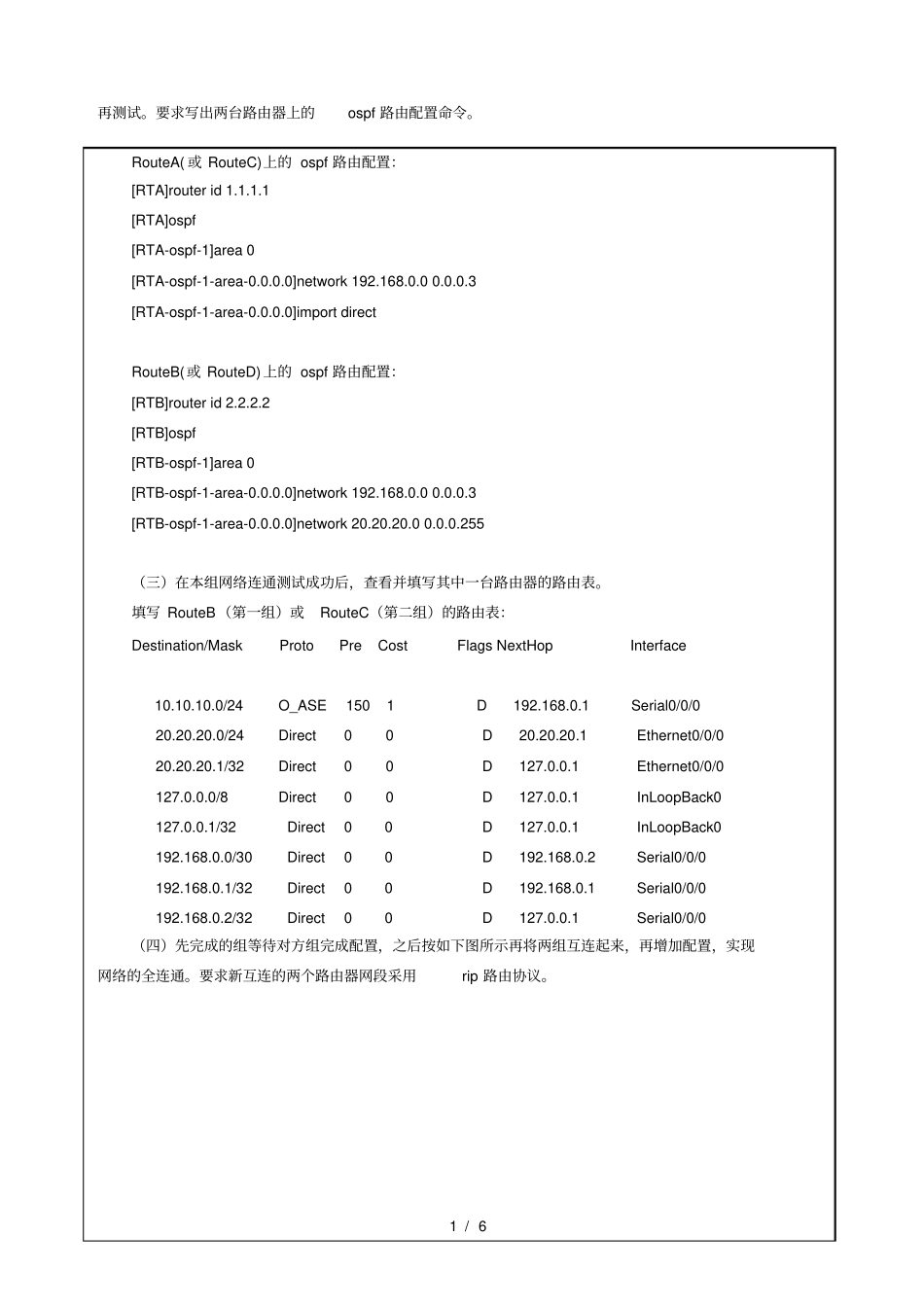

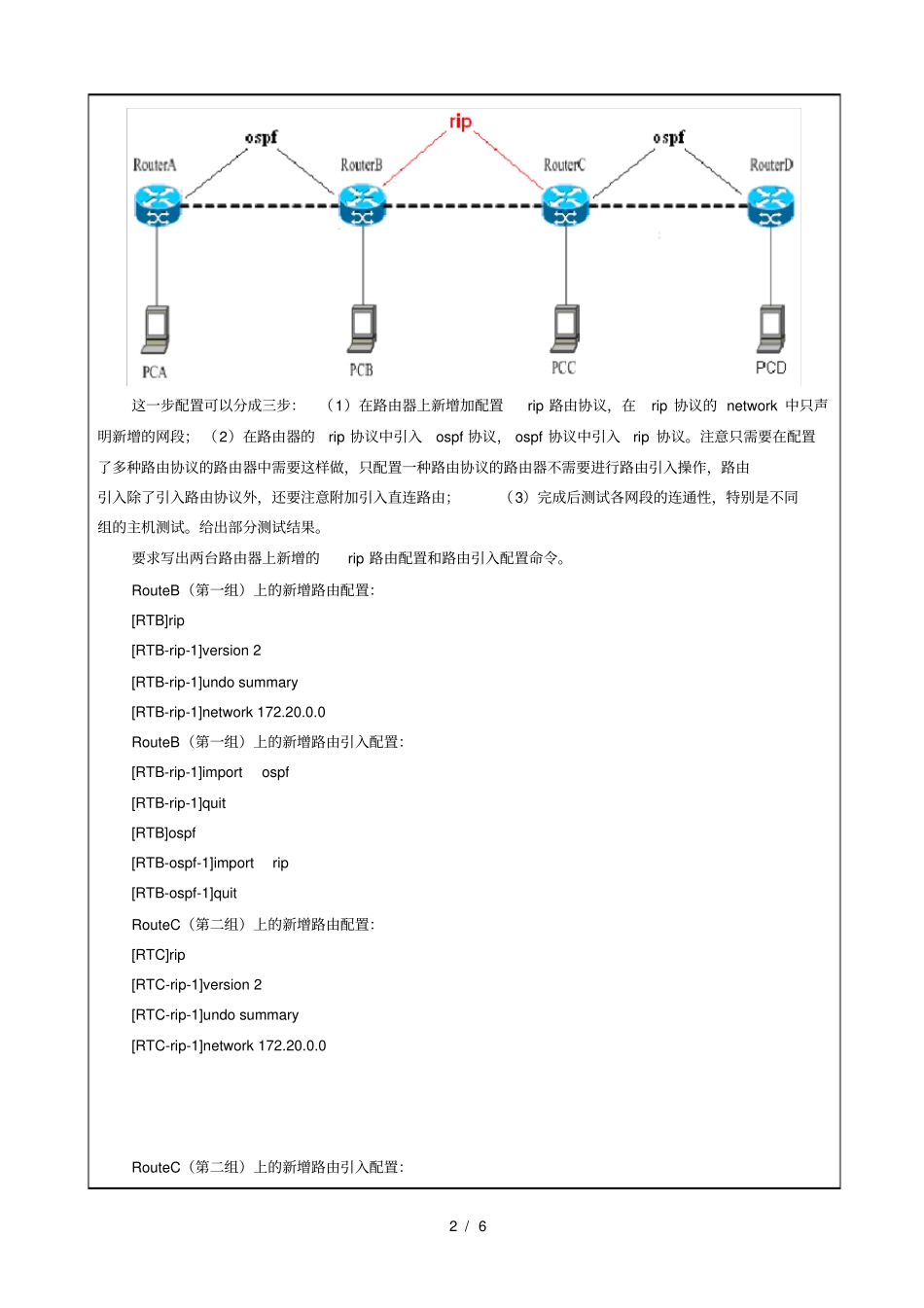

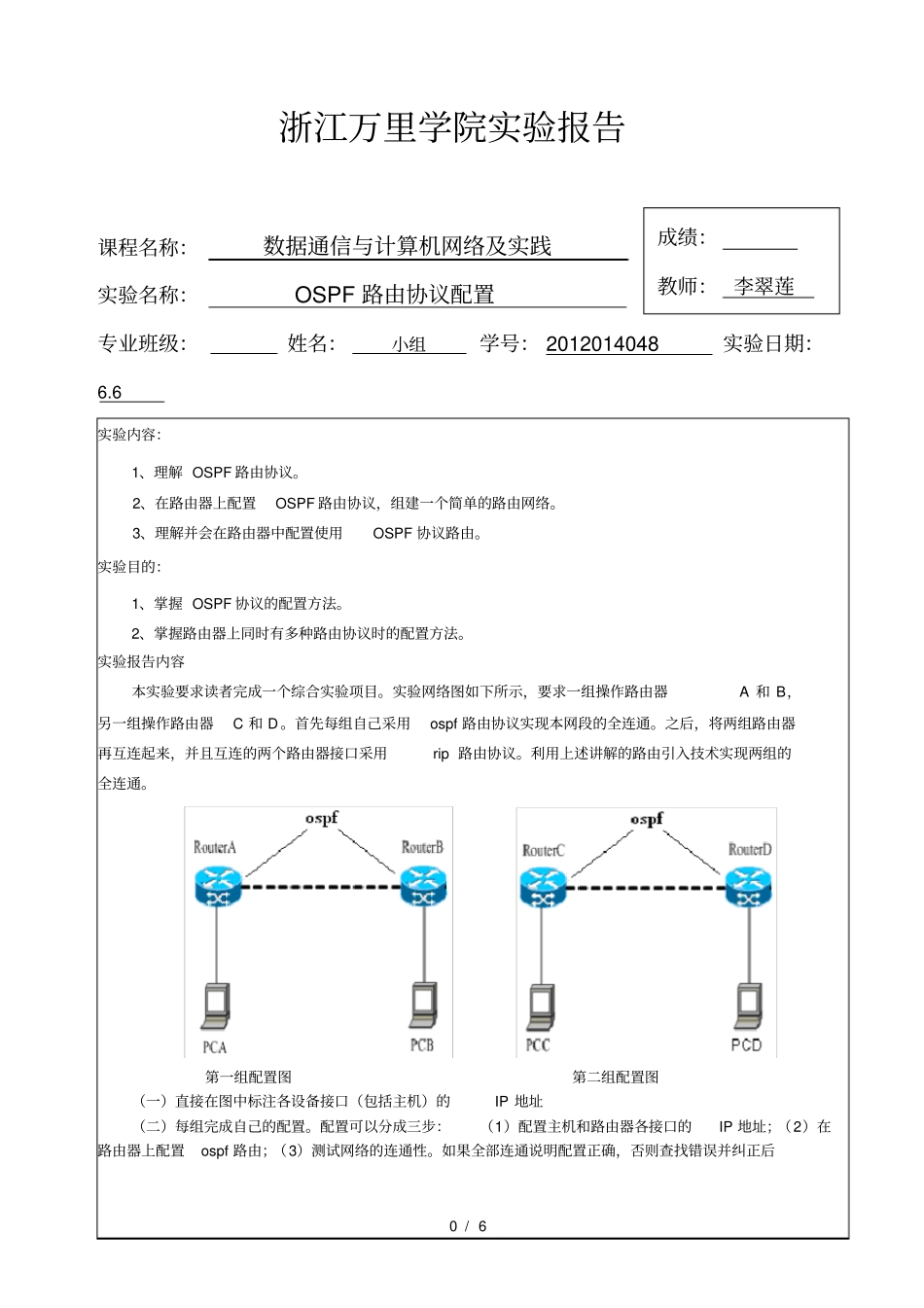

0/6浙江万里学院实验报告课程名称：数据通信与计算机网络及实践实验名称：OSPF路由协议配置专业班级：姓名：小组学号：2012014048实验日期：6.6实验内容：1、理解OSPF路由协议。2、在路由器上配置OSPF路由协议，组建一个简单的路由网络。3、理解并会在路由器中配置使用OSPF协议路由。实验目的：1、掌握OSPF协议的配置方法。2、掌握路由器上同时有多种路由协议时的配置方法。实验报告内容本实验要求读者完成一个综合实验项目。实验网络图如下所示，要求一组操作路由器A和B，另一组操作路由器C和D。首先每组自己采用ospf路由协议实现本网段的全连通。之后，将两组路由器再互连起来，并且互连的两个路由器接口采用rip路由协议。利用上述讲解的路由引入技术实现两组的全连通。第一组配置图第二组配置图（一）直接在图中标注各设备接口（包括主机）的IP地址（二）每组完成自己的配置。配置可以分成三步：（1）配置主机和路由器各接口的IP地址；（2）在路由器上配置ospf路由；（3）测试网络的连通性。如果全部连通说明配置正确，否则查找错误并纠正后成绩：教师：李翠莲1/6再测试。要求写出两台路由器上的ospf路由配置命令。RouteA(或RouteC)上的ospf路由配置：[RTA]routerid1.1.1.1[RTA]ospf[RTA-ospf-1]area0[RTA-ospf-1-area-0.0.0.0]network192.168.0.00.0.0.3[RTA-ospf-1-area-0.0.0.0]importdirectRouteB(或RouteD)上的ospf路由配置：[RTB]routerid2.2.2.2[RTB]ospf[RTB-ospf-1]area0[RTB-ospf-1-area-0.0.0.0]network192.168.0.00.0.0.3[RTB-ospf-1-area-0.0.0.0]network20.20.20.00.0.0.255（三）在本组网络连通测试成功后，查看并填写其中一台路由器的路由表。填写RouteB（第一组）或RouteC（第二组）的路由表：Destination/MaskProtoPreCostFlagsNextHopInterface10.10.10.0/24O_ASE1501D192.168.0.1Serial0/0/020.20.20.0/24Direct00D20.20.20.1Ethernet0/0/020.20.20.1/32Direct00D127.0.0.1Ethernet0/0/0127.0.0.0/8Direct00D127.0.0.1InLoopBack0127.0.0.1/32Direct00D127.0.0.1InLoopBack0192.168.0.0/30Direct00D192.168.0.2Serial0/0/0192.168.0.1/32Direct00D192.168.0.1Serial0/0/0192.168.0.2/32Direct00D127.0.0.1Serial0/0/0（四）先完成的组等待对方组完成配置，之后按如下图所示再将两组互连起来，再增加配置，实现网络的全连通。要求新互连的两个路由器网段采用rip路由协议。2/6这一步配置可以分成三步：（1）在路由器上新增加配置rip路由协议，在rip协议的network中只声明新增的网段；（2）在路由器的rip协议中引入ospf协议，ospf协议中引入rip协议。注意只需要在配置了多种路由协议的路由器中需要这样做，只配置一种路由协议的路由器不需要进行路由引入操作，路由引入除了引入路由协议外，还要注意附加引入直连路由；（3）完成后测试各网段的连通性，特别是不同组的主机测试。给出部分测试结果。要求写出两台路由器上新增的rip路由配置和路由引入配置命令。RouteB（第一组）上的新增路由配置：[RTB]rip[RTB-rip-1]version2[RTB-rip-1]undosummary[RTB-rip-1]network172.20.0.0RouteB（第一组）上的新增路由引入配置：[RTB-rip-1]importospf[RTB-rip-1]quit[RTB]ospf[RTB-ospf-1]importrip[RTB-ospf-1]quitRouteC（第二组）上的新增路由配置：[RTC]rip[RTC-rip-1]version2[RTC-rip-1]undosummary[RTC-rip-1]network172.20.0.0RouteC（第二组）上的新增路由引入配置：3/6[RTC-rip-1]importospf[RTC-rip-1]quit[RTC]ospf[RTC-ospf-1]importrip[RTC-ospf-1]quit（五）完成上述配置后，再次查看并填写RouteB的路由表：Destination/MaskProtoPreCostFlagsNextHopInterface10.10.10.0/24O_ASE1501D192.168.0.1Serial0/0/020.20.20.0/24Direct00D20.20.20.1Ethernet0/0/020.20.20.1/32Direct00D127.0.0.1Ethernet0/0/030.30.30.0/24RIP1001D172.20.20.2Serial0/0/140.40.40.0/24RIP1001D172.20.20.2Serial0/0/1127.0.0.0/8Direct00D127.0.0.1InLoopBack0127.0.0.1/32Direct00D127.0.0.1InLoopBack0172.20.20.0/30Direct00D172.20.20.1Serial0/0/1172.20.20.1/32Direct...
