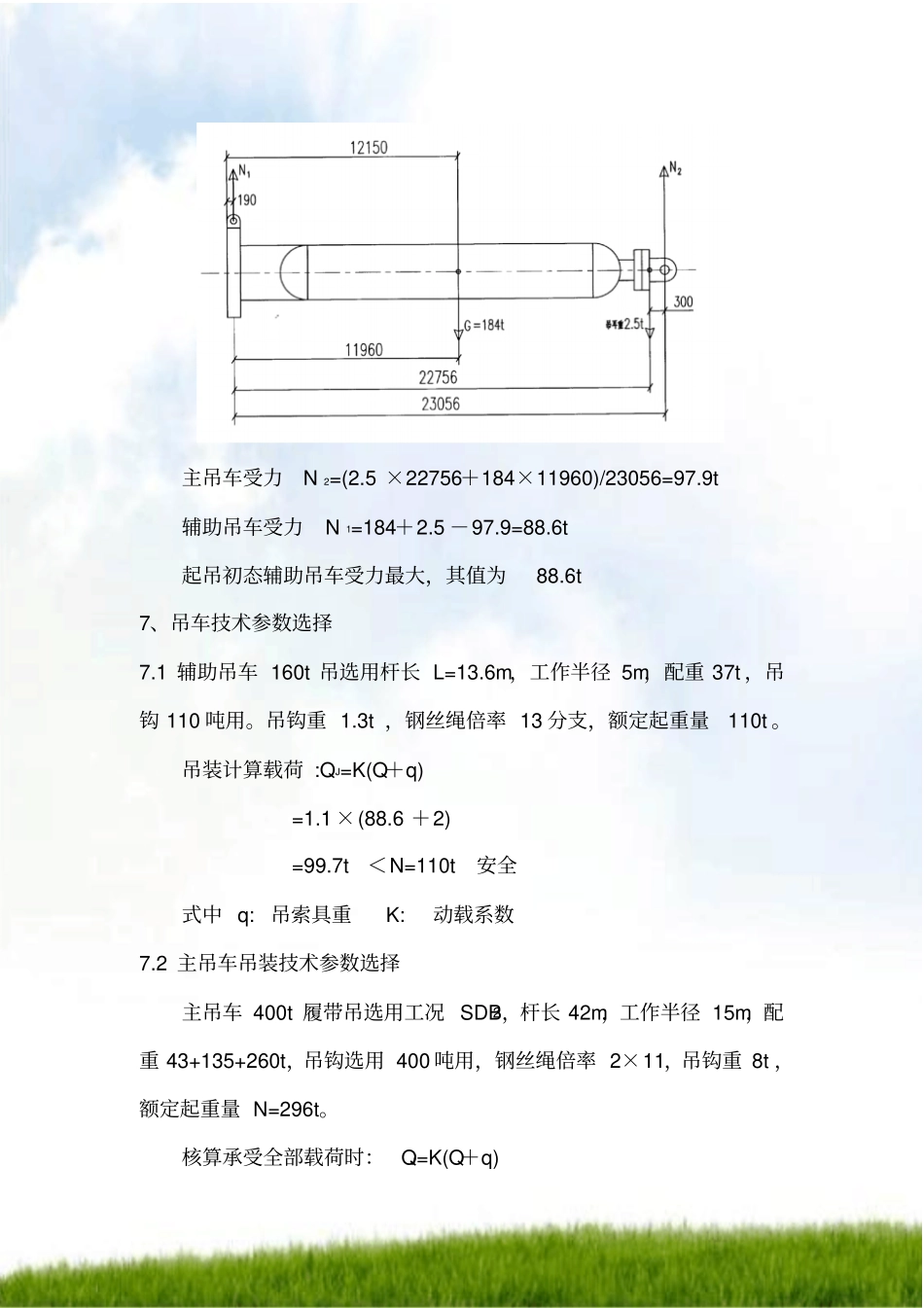

（一）加氢反应器吊装方案1、工程概况大庆石化公司炼油厂120万吨/年加氢精制新建装置，建在炼油厂厂区内裂化装置西侧。装置中的大型关键设备加氢反应器重184t，其规格为φ3193×22716mm，该设备的安装特点是重量大，安装难度高，设备壳体为复合材料，对吊耳的设置有一定的限制。2、编制依据2.1设备图纸2.2技术装备能力2.3施工现场吊装环境2.4施工人员技术素质2.5工期要求和经济指标3、执行标准3.1石油化工工程起重施工规范(SH/T3536-2002)3.2石油化工施工安全技术规程(SH3505-1999)3.3起重机械安全规程(GB6067-85)3.4起重吊装指挥信号(GB5082-85)3.5大型设备吊装工程施工工艺标准(SH/T3515-2003)4、反应器吊装主要技术参数设备位号设备名称规格(mm)重量(t)备注R2101反应器φ3193×22716184安新5、吊装方法采用400t履带式起重机主吊，160t汽车吊抬尾辅助吊装。6、受力分析6.1重心位置计算已知：裙座环重p1=4t裙座板重p2=10t壳体及部分内件重p3=170t吊装重量G=p1+p2+p3=184t重心位置距底部χ=[p1×190＋p2×(380＋4920/2)＋p3×(380＋4920＋15356/2)]/G=2235420/184=12149mm=12.15m6.2起吊初态主辅吊车受力主吊车受力N2=(2.5×22756＋184×11960)/23056=97.9t辅助吊车受力N1=184＋2.5－97.9=88.6t起吊初态辅助吊车受力最大，其值为88.6t7、吊车技术参数选择7.1辅助吊车160t吊选用杆长L=13.6m，工作半径5m，配重37t，吊钩110吨用。吊钩重1.3t，钢丝绳倍率13分支，额定起重量110t。吊装计算载荷:QJ=K(Q＋q)=1.1×(88.6＋2)=99.7t＜N=110t安全式中q:吊索具重K:动载系数7.2主吊车吊装技术参数选择主吊车400t履带吊选用工况SDB2，杆长42m，工作半径15m，配重43+135+260t，吊钩选用400吨用，钢丝绳倍率2×11，吊钩重8t，额定起重量N=296t。核算承受全部载荷时：QJ=K(Q＋q)=1.1×(184+12)=216t＜N=296t安全式中：q:吊耳、吊索、吊钩重量之和K:动载系数8、吊索具选择8.1主吊耳选择：主吊吊耳选用顶盖板式吊耳，能力250吨。8.2辅助吊耳选择：辅吊吊耳选用板式吊耳，设在裙座1350的位置上，详见附图。8.3主吊索具选择：主吊索选用巨力集团生产的压制钢丝绳索具，产品编号为WAF110，长L=20m，2根4分支使用(卸车时用2根，吊装时用1根)，单支允许工作载荷=98.8t，考虑吊索和卸扣连接处折减有效分支系数为n=4×0.75=3分支。计算载荷:QJ=K(Q＋q2)=1.1(184+4)=206.8tq2:吊索、吊耳重量之和允许总载荷P总=P×3=98.8×3=296.4t＞QJ安全配套使用连接卸扣选用巨力集团生产的，产品编号为S-BX300-6卸扣1只。8.4辅助吊索具选择辅助吊索选用巨力集团生产的压制钢丝绳索具，产品编号为WAF82，L=14m，1根，4分支使用，单支允许工作载荷为P=54.9t。考虑吊索和卸扣连接处折减，有效分支系数为n=4×0.75=3分支。允许总载荷P总=P×3=54.9×3=164.7t＞QJ=99.7t安全配套使用连接卸扣，选用巨力集团生产的产品，编号为S-BX150-4卸扣一只。9、吊装安全距离计算9.1吊装高度计算:H=(L2-R2)1/2+H1-h1=(422-152)1/2+2.59-5.3=36.5m式中:L杆长R工作半径H1起重臂轴距地面高度h1吊钩高度9.1纵向安全距离S=H-h-Ｌ1-h2=36.5-23.8-5.4-0.8=7m式中：H吊装高度h反应器吊装高度（含吊耳）Ｌ1吊索和卸扣高度h2基础高度、地脚螺栓高度9.3反应器和吊臂间距离计算采用作图法求得安全距离S2=3m。满足吊装要求10、使用主要机具设备及措施用料10.1使用主要机具、设备汇总表序号名称规格单位数量备注1吊车400t台班8主吊2吊车160t台班2辅吊3吊车40t台班8铺路板及配重装卸4拖板40t台班2160t吊配重运输5槽车10t台班6运钢板6翻斗车10t台班40运猫爪石7钢丝绳WAF110L20m根2主吊绳(巨力集团生产)8钢丝绳WAF82L14m根1辅吊绳(巨力集团生产)9钢丝绳φ21.5L12m根2铺铁板10卸扣S-BX300-6只1主吊(巨力集团生产)11吊耳250t个1主吊12垫道板1.5m×6mδ200mm块4支车腿13枕木根20支车14卸扣S-BX150-4只１辅吊（巨力集团生产）10.2措施用料序号名称规格单位数量备注1猫爪石m310铺路2块石m3166铺路3砂石m3189铺路4道渣m371铺路5钢板2m×10mδ40张11铺路6钢管φ426×16m12排水711、施工程序道路铺设，400t履带吊进入现场组装，基础验收，反应器整体运入现场，反应...
