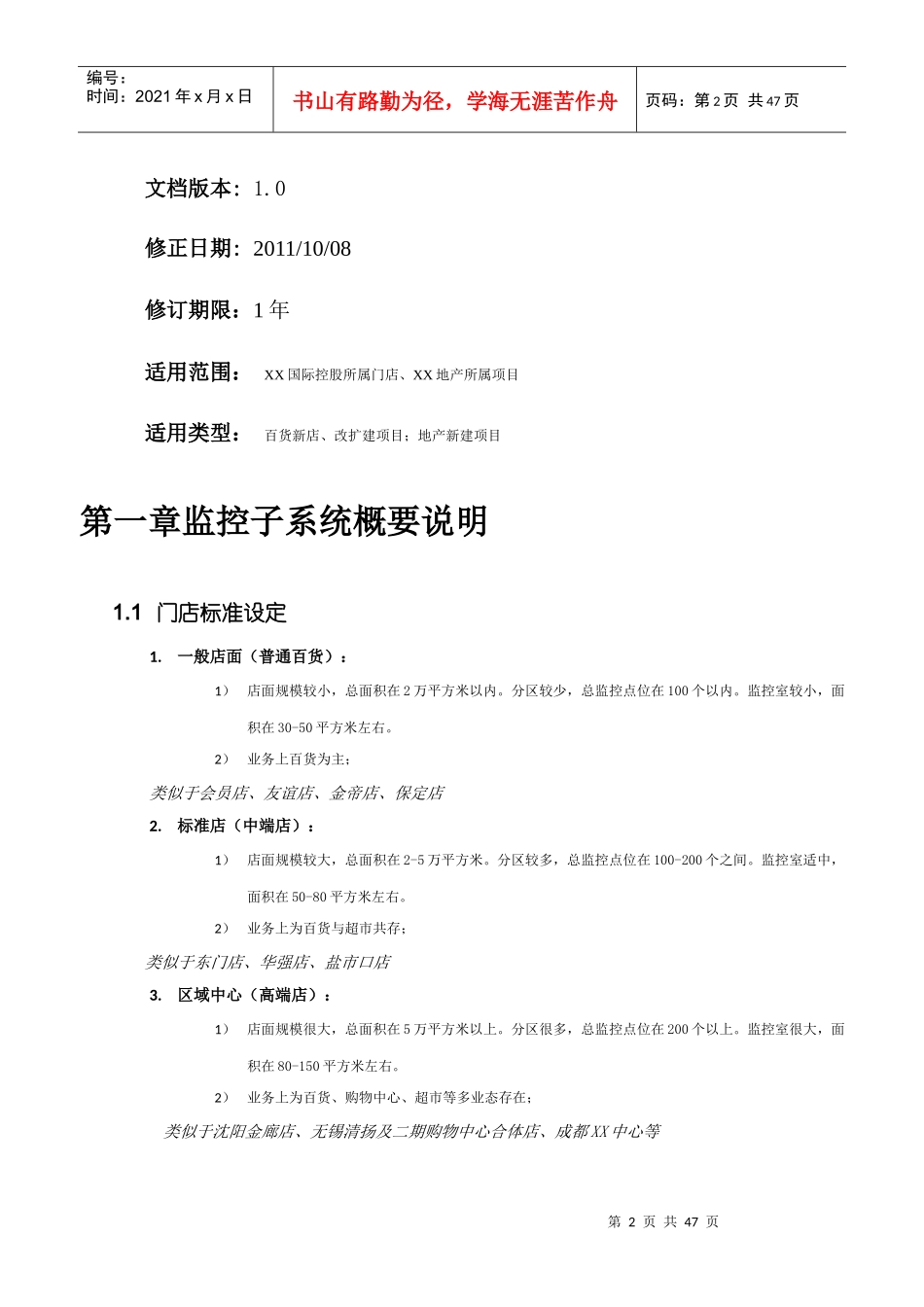

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页XX国际有限公司监控、报警、门禁、巡更系统标准配置方案编制单位:XX国际控股有限公司编制人员：XX第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页文档版本:1.0修正日期:2011/10/08修订期限：1年适用范围：XX国际控股所属门店、XX地产所属项目适用类型：百货新店、改扩建项目；地产新建项目第一章监控子系统概要说明1.1门店标准设定1.一般店面（普通百货）：1）店面规模较小，总面积在2万平方米以内。分区较少，总监控点位在100个以内。监控室较小，面积在30-50平方米左右。2）业务上百货为主；类似于会员店、友谊店、金帝店、保定店2.标准店（中端店）：1）店面规模较大，总面积在2-5万平方米。分区较多，总监控点位在100-200个之间。监控室适中，面积在50-80平方米左右。2）业务上为百货与超市共存；类似于东门店、华强店、盐市口店3.区域中心（高端店）：1）店面规模很大，总面积在5万平方米以上。分区很多，总监控点位在200个以上。监控室很大，面积在80-150平方米左右。2）业务上为百货、购物中心、超市等多业态存在；类似于沈阳金廊店、无锡清扬及二期购物中心合体店、成都XX中心等第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页1.2监控系统分类1.模拟监控(推荐一般店面采用)：1）摄像机采用700TVL以上模拟枪机、模拟半球、模拟快球，根据不同环境选用红外、宽动态、IP66等不同种类摄像机。2）采用硬盘录像机进行本地录像，通过硬盘录像机内安装本地硬盘对录像保存4CIF图像30天以上，单台录像机可以接入最多16路模拟摄像机；3）显示采用硬盘录像机一对一直连监视器方式，按16画面分割模式进行显示，另配1台客户端进行切换显示和录像调取。2.网络监控(推荐标准店采用)：1）摄像机采用720P分辨率以上网络枪机、网络半球、网络快球，根据不同环境选用红外、宽动态、IP66等不同种类摄像机。2）采用NVR硬盘录像机进行本地录像，通过硬盘录像机内安装本地硬盘对录像保存720P图像30天以上，单台录像机可以接入最多64路网络摄像机；3）显示采用数字矩阵解码图像后投送至电视墙进行显示，另配1台客户端和1台网络键盘进行切换显示和录像调取。第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页3.大型监控(推荐区域中心店采用)：1）摄像机采用720P以上网络摄像机，部分重点区域采用1080P网络摄像机。分别采用网络枪机、网络半球、网络快球，根据不同环境选用红外、宽动态、IP66等不同种类摄像机。2）采用磁盘阵列进行集中存储，利用设备RAID技术保护数据安全，保证录像文件按720P或1080P画质保存30天以上，单台设备最大支持200路以上网络摄像机接入录像；3）显示系统采用视频综合平台解码上墙，拼接屏采用多块DID窄边拼接单元进行搭建，可以支持PC信号上墙显示和大屏拼接、开窗、漫游、叠加等显示功能。第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页1.3传输系统分类视频传输主要由同轴视频线、双绞网线、光纤线三种介质，各自具有优缺点：1.同轴视频线(模拟监控系统采用)：视频同轴线用户模拟监控系统的视频传输，不同规格线缆支持的传输距离不同：编号规格传输距离(米)线缆单价(元/米)1SYV75-3/1282002SYV75-5/1283503SYV75-7/1285002.双绞网线(接入网络采用)：双绞线主要用于网络摄像机和后端网络存储等设备的数据传输，不用规格网线传输最大距离均为100米，支持的最大传输带宽不同：编号规格传输带宽用途1CAT5e100Mbps前端摄像机传输2CAT61000Mbps全双工交换机汇聚和中心存储设备和服务器传输3.光纤线(干线网络采用)：第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页光纤线传输介质一般采用采用多模或双模光纤，目前多模光纤基本淘汰，多采用单模光纤进行布线。光纤传输速率和传输距离受光纤收发器性能控制：编号规格传输带宽用途1百兆SF...
