某农产品交易城楼网架施工组织设计VIP免费

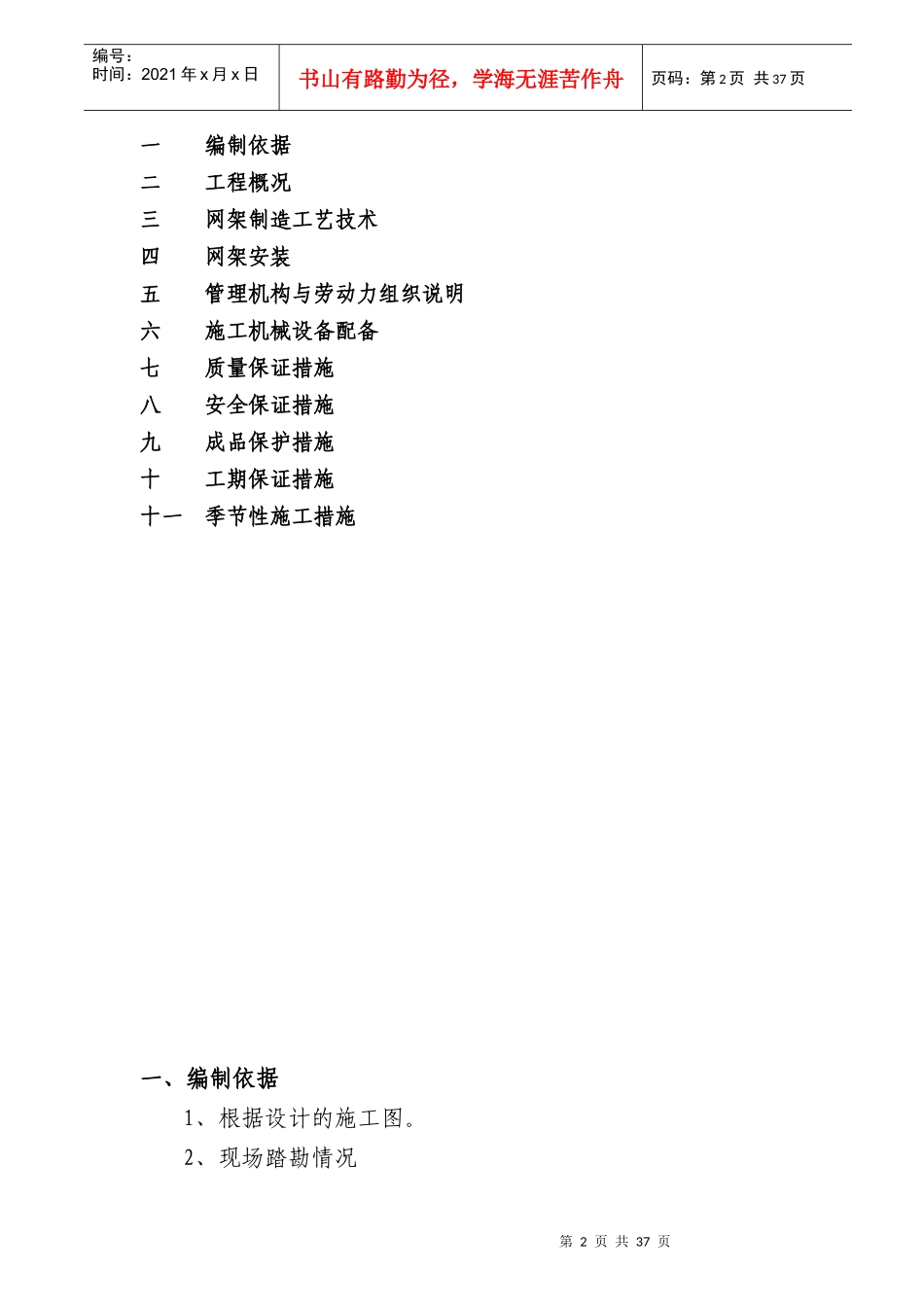

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页施工组织设计工程名称：中国供销上饶农产品交易城11#-3#号楼网架编制单位：编制日期：二零一七年七月目录第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页一编制依据二工程概况三网架制造工艺技术四网架安装五管理机构与劳动力组织说明六施工机械设备配备七质量保证措施八安全保证措施九成品保护措施十工期保证措施十一季节性施工措施一、编制依据1、根据设计的施工图。2、现场踏勘情况第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页3、我公司施工类似钢结构工程施工经验4、现行国家施工规范、标准及规程：《钢结构工程施工及验收规范》（GB50205-2012）《钢结构工程质量检验评定标准》（GB50221-2012）《高层民用建筑钢结构技术规程》(JGJ99-2015)《建筑钢结构焊接规程》（GB50661-2011）《钢网架焊接球节点》（JGJ75.2-2011）《钢结构焊缝手工超声波探伤方法和结果分级》（GB/T203-2007）《建筑机械使用安全技术规程》（JGJ36-2015）《建筑工程现场供用电安全规范》（GB50194-2014）二．工程概况1项目名称；中国供销上饶农产品交易城•11#-3#号楼网架工程2工程地址；江西上饶3网架形式：正放四角锥螺栓球网架4抗震烈度：8度5网架平面尺寸：见图第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页网架平面图6水平投影面积；约5140平方7网架厚度；见图网架侧面图8支撑形式；下弦支撑9网架使用年限；50年10安全等级；2级三、网架制造工艺技术（一）、概述：1、制作依据：第5页共37页第4页共37页生产交底绘加工图钢管下料抽样检验编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页工程设计的图纸2、遵循的规范、规程：《钢结构工程施工及验收规范》（GB50205－2015）《空间网格结构技术规程》（JGJ7－2010）《网架结构工程质量检验评定标准》（JGJ78－2012）《建筑钢结构焊接规程》（JGJ81－2011）《钢网架检验及验收标准》（JG12－1999）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923－2013）3、采用材料：网架杆件采用Q235B钢。（二）、制作：1、制作工艺流程：第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页2、杆件制作：（1）、用于制造杆件的钢材品种、规格、质量必须符合设计规定及相应标准，应有出厂合格证明。（2）、钢管下料应考虑其焊接收缩量。影响焊接收缩量的因素较多，如焊缝的长度、环境温度、电流强度、焊接方法等，焊接收缩量的大小可根据以往的经验，再结合现场和网架的具体情况通过试验来确定。壁厚大于4mm的钢管要开坡口。（3）、钢管制作长度允许偏差±1mm，杆件轴线不平直度不超过L／1000，且不大于5mm。（三）、质量保证措施：1、严把原材料质量关：（1）、本网架采用的钢材品种、规格较多，为控制原材料质量，进货渠道选择正规的大中型企业，并按ISO9001标准对材料供应厂进行评审。（2）、严格材料进厂检验，坚持每种每批材料检查出厂合格证、试验报告，并按规定抽样复验各种钢材的化学成分、机械性能，合格后方能使有。第7页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37页2、严格管理：（1）、生产制作前，向操作工人进行详细交底，使工人熟悉加工图、工艺流程和质量标准，做到心中有数。（2）、严格执行自检、交接检、专职检的三检制度，坚持“三不放过”，即质量原因没有找出不放过，防范措施不落实不放过，责任人没有处理不放过。3、杆件的长度误差控制在±l.0mm之内。主要措施：严格控制落料长度，通过试验确定各种规格杆件预留的焊接收缩量，用计量室标定的同一把钢尺丈量，每班对各种规格长度的成品杆件抽样复测作出评定。4、提供全套交工技术文件：交工技术文件反映了网架生产、安装全过程的质量控制状况包括材料质保书、复验报告、设计图纸、变更签证、生产交底书、试验鉴定报告、...
